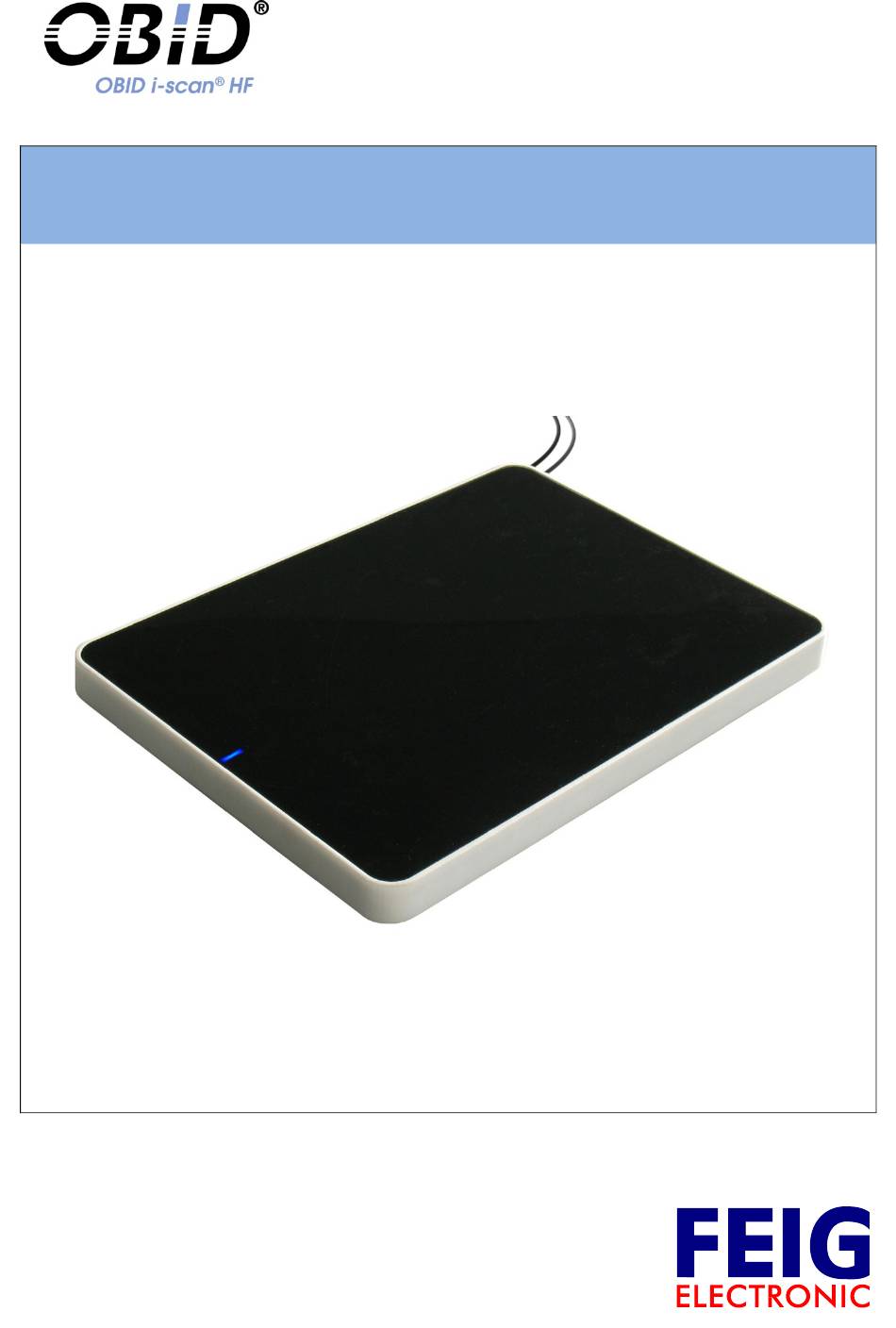

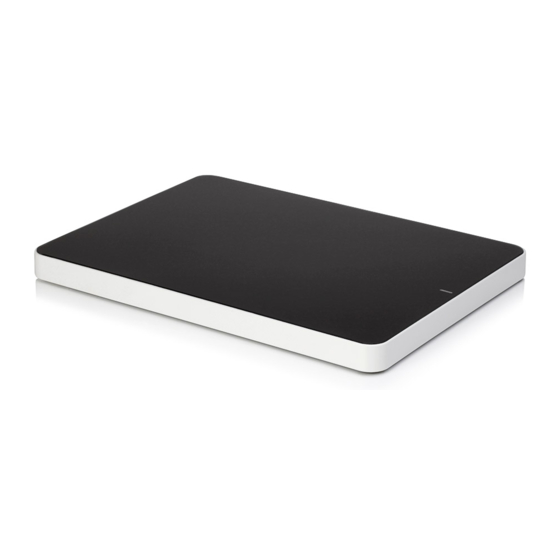

- Page 1 MONTAGE INSTALLATION ID ISC.SPAD102 Shielded Pad Reader (deutsch / english) final public (B) 2012-05-08 M10414-1de-ID-B.doc...
- Page 2 ® OBID i-scan Montage ID ISC.SPAD102 deutsche Version ab Seite 3 english version from page 18 FEIG ELECTRONIC GmbH Seite 2 von 32 M10414-1de-ID-B.doc...
- Page 3 Hinweise jederzeit dankbar. Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun- gen aus. FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfrem- den Umgebungen. FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal- tenden Informationen frei von fremden Schutzrechten sind.
-
Page 4: Table Of Contents
USB-Schnittstelle (ID ISC.SPAD102-USB) ............. 10 4.2.2 Ethernet-Schnittstelle (ID ISC.SPAD102-E) ............11 Anzeigeelement (LED) Technische Daten Zulassung ........................15 6.1.1 Europa (CE) ......................15 6.1.2 USA und Canada ....................16 Anhang Zubehör ........................17 FEIG ELECTRONIC GmbH Seite 4 von 32 M10414-1de-ID-B.doc... -
Page 5: Sicherheits- Und Warnhinweise - Vor Inbetriebnahme Unbedingt Lesen
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht überschreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herzschrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw. der Antenne aufhalten. FEIG ELECTRONIC GmbH Seite 5 von 32 M10414-1de-ID-B.doc... -
Page 6: Leistungsmerkmale
Mikrofasertuch. Die Oberflächen dürfen nur mit Lösung aus Wasser mit wenig Spülmittel gereinigt werden. Die Verwendung von Spiritus, Alkohol, Verdünnung, Glasreiniger oder anderen scharfen Reinigungsmitteln ist verboten und führt zur Beschädigung der Acrylglasplatte. FEIG ELECTRONIC GmbH Seite 6 von 32 M10414-1de-ID-B.doc... -
Page 7: Abmessungen Und Montage
Die Außenmaße und die Position der Befestigungsdurchbrüche des Shielded Pad-Readers sind in folgender Abbildung dargestellt: Alle Maße in mm (inch): 275,7 (10,85) 240 (9,44) Abbildung 1: Außenmaße und Position der Befestigungsdurchbrüche (Unterseite) FEIG ELECTRONIC GmbH Seite 7 von 32 M10414-1de-ID-B.doc... -
Page 8: Montage Unter Dem Tisch
Die Tischplatte selbst darf nicht aus Metall oder sonstigem elektrisch Leitfähigen Material bestehen. Mit Hilfe eines Akkuschraubers sollte die Antenne mit 4 Schrauben an die Tischplatte ge- schraubt werden. FEIG ELECTRONIC GmbH Seite 8 von 32 M10414-1de-ID-B.doc... -
Page 9: Anschlüsse
Table 4-2: Empfohlenes Netzteil Artikel Nr. Bezeichnung Beschreibung Netzteil 100 - 240V AC Eingangsspannung, ID NET.12V-B-EU Power (Continental European Plug), 1688.002.00 Supply Unit 12V mit abgewinkelten DC Stecker 2,5mm*5,5mm Output: 12 V DC/ ; 700mA FEIG ELECTRONIC GmbH Seite 9 von 32 M10414-1de-ID-B.doc... -
Page 10: Schnittstellen
Die Datenrate des Readers ist auf 12 Mbit beschränkt (USB Full Speed). Es kann ein Stan- dard-USB-Kabel verwendet werden. Abbildung 2: USB-Schnittstelle für Host Kommunikation Hinweis: Die maximale Länge des USB-Kabels darf 5 m betragen. Längere Kabel sind nicht zugelassen. FEIG ELECTRONIC GmbH Seite 10 von 32 M10414-1de-ID-B.doc... -
Page 11: Ethernet-Schnittstelle (Id Isc.spad102-E)
Table 4-3: Werkskonfiguration der Ethernet-Schnittstelle Netzwerk Adresse IP-Adresse 192.168.10.10 Subnet-Mask 255.255.255.0 Port 10001 DHCP Hinweis: Der Reader verfügt über eine DHCP-fähige TCP/IP Schnittstelle. Es wird empfohlen ein abgeschirmtes STP (shielded twisted pair) CAT5 Kabel zu verwenden. FEIG ELECTRONIC GmbH Seite 11 von 32 M10414-1de-ID-B.doc... -
Page 12: Anzeigeelement (Led)
Die blaue LED zeigt den Betriebszustand des Shielded Pad-Readers an: Table 5-1: LED-Anzeige LED-Signal Beschreibung LED blinkt nach Einschalten Readersoftware wird gebootet LED leuchtet Sendeleistung 13,56 MHz eingeschaltet LED blinkt Transponder lesen LED aus Sendeleistung 13,56 MHz nicht eingeschaltet FEIG ELECTRONIC GmbH Seite 12 von 32 M10414-1de-ID-B.doc... -
Page 13: Technische Daten
ISO15693, ISO18000-3 Mode 1 (EM HF ISO Chips, Fujitsu HF ISO Chips, KSW Sensor Chips, IDS Sensor Chips, Infineon my-d, NXP I-Code, STM LRI ISO Chips, TI Tag-it) Signalgeber optisch LED blau (Betriebszustand) FEIG ELECTRONIC GmbH Seite 13 von 32 M10414-1de-ID-B.doc... - Page 14 - EN 300 330 - USA - FCC 47 CFR Part 15 - Kanada - RSS-Gen Issue 1, RSS-210 EN 301 489 Sicherheit - Niederspannung EN 60950 - Human Exposure EN 50364 FEIG ELECTRONIC GmbH Seite 14 von 32 M10414-1de-ID-B.doc...
-
Page 15: Zulassung
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde- rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie 1999/5/EG vom März 99. Equipment Classification gemäß ETSI EN 301 489: Class 2 FEIG ELECTRONIC GmbH Seite 15 von 32 M10414-1de-ID-B.doc... -
Page 16: Usa Und Canada
Warning: Changes or modification made to this equipment not expressly approved by FEIG ELECTRONIC GmbH may void the FCC authorization to operate this equipment. FEIG ELECTRONIC GmbH Seite 16 von 32... -
Page 17: Anhang
Netzteil 100 - 240V AC Eingangsspannung, ID NET.12V-B-EU Pow- (Continental European Plug), 1688.002.00 er Supply Unit 12V mit abgewinkelten DC Stecker 2,5mm*5,5mm Output: 12 V DC/ ; 700mA 1686.000.00 ID CAB.USB-A USB-Kabel 2,5m FEIG ELECTRONIC GmbH Seite 17 von 32 M10414-1de-ID-B.doc... - Page 18 FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this docu- ment and makes no representation that it is free of patent infringement. FEIG ELECTRONIC GmbH does not convey any license under its patent rights nor the rights of others.
- Page 19 11.2.2 Ethernet-Interface (ID ISC.SPAD102-E) ..............26 Display (LED) Technical Data 13.1 Approvals ........................30 13.1.1 Europe (CE) ......................30 13.1.2 USA (FCC) and Canada (IC) .................. 31 Annex 14.1 Accessories ......................32 FEIG ELECTRONIC GmbH Page 19 of 32 M10414-1de-ID-B.doc...
-
Page 20: Safety Instructions / Warning - Read Before Start-Up
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in an immediate proximity of the device respective the antenna for some time. FEIG ELECTRONIC GmbH Page 20 of 32 M10414-1de-ID-B.doc... -
Page 21: Performance Features
Attention! The surfaces should be cleaned with a clean, soft cloth dampened in a dishwashing liquid – water solution. The use of alcohol, spirit, thinners, glass clean- ers or other harsh cleaning liquids is prohibited and will damage the acrylic plate. FEIG ELECTRONIC GmbH Page 21 of 32 M10414-1de-ID-B.doc... -
Page 22: Assembly And Wiring
The dimensions and the mounting holes of the shielded pad antenna are shown in the following picture. All dimensions are shown in mm (inch): 275,7 (10,85) 240 (9,44) Figure 1: Dimensions of the antenna and positions of mounting holes (backside) FEIG ELECTRONIC GmbH Page 22 of 32 M10414-1de-ID-B.doc... -
Page 23: Mounting Under A Desktop
The desktop must not consist of metal or any other electrically conductive material. A screwdriver may be used to fix the antenna under the desktop plate with 4 screws. FEIG ELECTRONIC GmbH Page 23 of 32 M10414-1de-ID-B.doc... -
Page 24: Connections
Power Supply 100 - 240V AC Input Voltage, ID NET.12V-B-EU (Continental European Plug), 1688.002.00 Power Supply Unit with angular DC Plug 2,5mm*5,5mm Output: 12 V DC/ ; 700mA Ambient Operating Temperature: 0°C to +40°C FEIG ELECTRONIC GmbH Page 24 of 32 M10414-1de-ID-B.doc... -
Page 25: Interfaces
The data rate is reduced to 12 Mbit (USB full speed). A standard USB-cable can be used.. Figure 2: USB-Interface for host communication Note: The length of the USB-cable can be a max. of 5 meter. Using longer cables is not allowed! FEIG ELECTRONIC GmbH Page 25 of 32 M10414-1de-ID-B.doc... -
Page 26: Ethernet-Interface (Id Isc.spad102-E)
Table 11-3: Standard factory configuration of the Ethernet connection Network Address IP-Address 192.168.10.10 Subnet-Mask 255.255.255.0 Port 10001 DHCP Note: The reader provides a DHCP able TCP/IP interface. It is recommended to use a shielded twisted pair STP CAT5 cable. FEIG ELECTRONIC GmbH Page 26 of 32 M10414-1de-ID-B.doc... -
Page 27: Display (Led)
LED-Signal Description LED flashes after power on Reader software will be booted LED on RF power 13,56 MHz switched on LED flash Reading transponder LED off RF power 13,56 MHz switched off FEIG ELECTRONIC GmbH Page 27 of 32 M10414-1de-ID-B.doc... -
Page 28: Technical Data
ISO15693, ISO18000-3 Mode 1 (EM HF ISO Chips, Fujitsu HF ISO Chips, KSW Sensor Chips, IDS Sensor Chips, Infineon my-d, NXP I-Code, STM LRI ISO Chips, TI Tag-it) Visual indicators LED blue (Operating status) FEIG ELECTRONIC GmbH Page 28 of 32 M10414-1de-ID-B.doc... - Page 29 - EN 300 330 - USA - FCC 47 CFR Part 15 - Canada - RSS-Gen Issue 1, RSS-210 EN 301 489 Safety - Low-Voltage EN 60950 - Human Exposure EN 50364 FEIG ELECTRONIC GmbH Page 29 of 32 M10414-1de-ID-B.doc...
-
Page 30: Approvals
This RF equipment is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC dated March 1999. Equipment Classification according to ETSI EN 300 330 and ETSI EN 301 489: Class 2 FEIG ELECTRONIC GmbH Page 30 of 32 M10414-1de-ID-B.doc... -
Page 31: Usa (Fcc) And Canada (Ic)
Warning: Changes or modification made to this equipment not expressly approved by FEIG ELECTRONIC GmbH may void the FCC authorization to operate this equipment. FEIG ELECTRONIC GmbH Page 31 of 32... -
Page 32: Annex
European Plug), ID NET.12V-B-EU Power with angular DC Plug 2,5mm*5,5mm 1688.002.00 Supply Unit 12V Output: 12 V DC/ ; 700mA Ambient Operating Temperature: 0°C to +40°C 1686.000.00 ID CAB.USB-A USB-cable 2,5m FEIG ELECTRONIC GmbH Page 32 of 32 M10414-1de-ID-B.doc...
