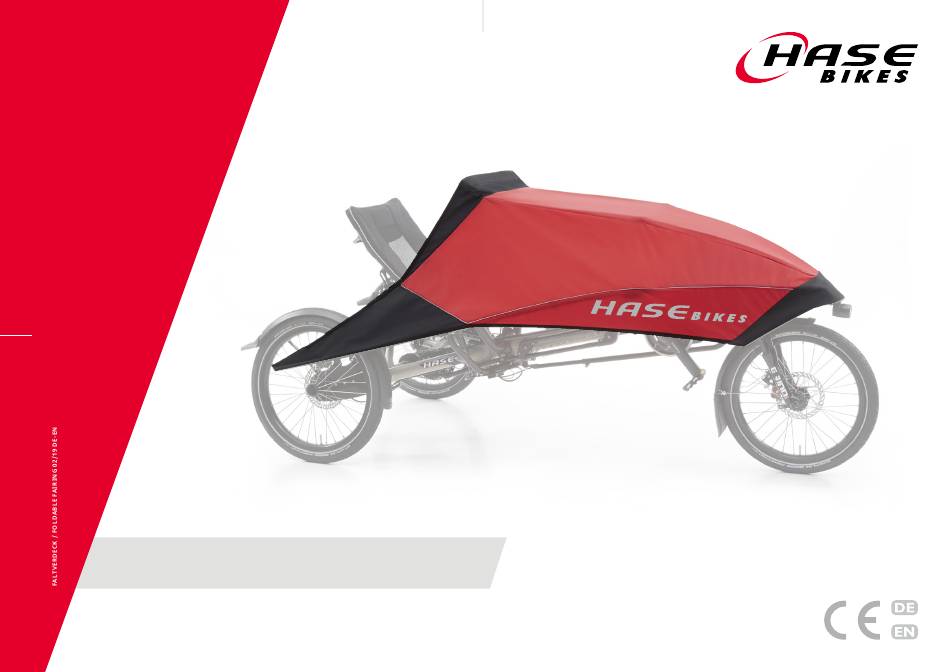

- Page 1 FALTVERDECK FOLDABLE FAIRING Gebrauchsanleitung User´s Manual...
-
Page 2: Table Of Contents
Faltverdeck / Foldable Fairing Inhalt Contents Features.................1 Features.................1 Befestigungen am Trike montieren........2 Installing the fairing mounts..........2 Faltverdeck montieren............3 Mounting the Foldable Fairing..........3 Montageschritte..............4 Mounting steps..............4 Faltverdeck Breiten und Höheneinstellung....5 Adjusting the height and width of the Foldable Fairing..5 Einstellen des Faltverdecks..........6 Adjusting the height of the Foldable Fairing....6 Nicht vergessen!..............7 Don’t forget!................7... -
Page 3: Features

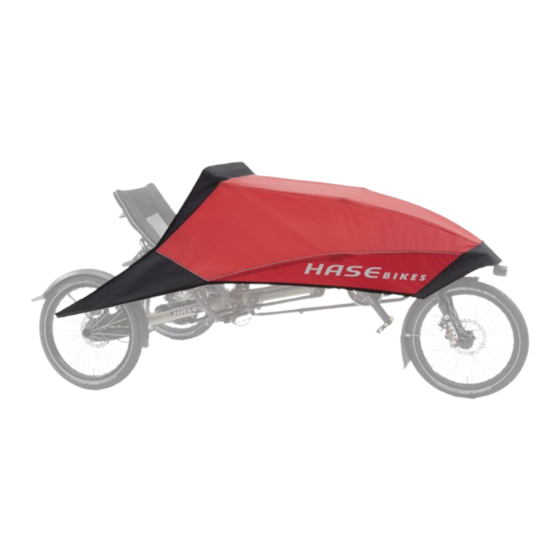

Faltverdeck / Foldable Fairing Features / Features Stabilisierung bei Seitenwind Rückspiegel Stabilizers for crosswinds Rear-view mirror Einfacher Einstieg von beiden Seiten Easy access from both sides Windabweiser Wind deflector Als Zubehör erhältlich: Universelle Smartphonehalterung Wasserdichtes Gewebe Stromlinienförmige Bauart Available as accessory: Universal Smartphone Mount Waterproof fabric Aerodynamic design www.hasebikes.com... -
Page 4: Befestigungen Am Trike Montieren
U-tube Verdeck-Befestigungen am Trike montieren KETTWIESEL, LEPUS und TRIX Bild 1: Für die Modelle KETTWIESEL, LEPUS und TRIX be- nötigt man einen Kunststoff-Adapter um das U-Tube zu befestigen ( im Bild blau dargestellt - wird mit dem Falt- U-tube verdeck geliefert) -
Page 5: Faltverdeck Montieren
Faltverdeck / Foldable Fairing Faltverdeck anbringen Bild 6: Führen Sie das Faltverdeck mit dem Stangen- Gelenkkopf nach unten zeigend in das U- Rohr ein. Bild 7: Vergewissern Sie sich, daß der Stangen-Gelenkkopf komplett eingesetzt ist. Bild 8: Um das Faltverdeck zu schließen drücken Sie einfach die Verdeckstange gegen den Metallverschluss, (siehe Abbildung). -
Page 6: Montageschritte
Faltverdeck / Foldable Fairing Montageschritte / Mounting steps www.hasebikes.com Faltverdeck / Foldable Fairing 02/19... -
Page 7: Faltverdeck Breiten Und Höheneinstellung
Faltverdeck / Foldable Fairing Höhen- und Breitenverstellung des Adjusting the height and width of Faltverdecks the Foldable Fairing Bild 10: Fig. 10: After loosening the M6 bolt shown in the image, Nach Lösen der M6 Schraube kann durch Verdrehen und the width and height of the Foldable Fairing can be Verschieben des Seitenrohres die Breite und Höhe des adjusted by rotating and/or sliding the side tube. -
Page 8: Einstellen Des Faltverdecks
Faltverdeck / Foldable Fairing Höhenverstellung des Adjusting the height of the Foldable Faltverdecks: Fairing Die Höhenverstellung des Faltverdecks ist wichtig für The height of the Foldable Fairing will affect wind Sichtweite und Windabweisung. deflection and the rider’s field of vision. Therefore, it is important that the height is properly adjusted. -
Page 9: Nicht Vergessen
Faltverdeck / Foldable Fairing Nicht vergessen Bild 15: Der Windabweiser wird mit einem elastischem Metallband stabilisiert. Vergewissern Sie sich, dass dieses Metallband gestreckt ist bevor Sie losfahren. Bild 16: Vergewissern Sie sich, dass bei Trikes mit Motor genug Platz zwischen Display und dem Faltverdeck ist. Bild 17: Beim Zusammenfalten des Faltverdecks sollte kein Stoff über den Gelenken liegen (wie in der Abbildung gezeigt), da es sonst Schaden nehmen kann. -
Page 10: Spanngurte Einstellen
Faltverdeck / Foldable Fairing Justieren der Spanngurte Adjusting the tension straps Bild 19: Die Spanngurte erhöhen wesentlich die Seitensta- Fig. 19: The tension straps significantly improve side sta- bilität bei Seitenwind. bility in crosswinds. Bild 20: Die Spanngurte sind werksseitig wie im Bild darg- Fig. -
Page 11: Erzatzteile
Faltverdeck / Fairing Erzatzteile / Replacement parts Position Bezeichnung Art.-Nr. Anzahl Senkkopfschraube M8x25 22703 Stangenaufnahmerad 25888 Schließfederblech 25869 Side Z-Tube 25867 Zylinderkopfschraube M6x55 20709 Gleitlager 12/14 20612 Rohrklemmhebel 25865 Zylinderkopfschraube M6x16 20581 Zahnscheibe M10 25772 Unterlegscheibe VA M6 20686 Sicherheitsmutter M6 20643 www.hasebikes.com Faltverdeck / Foldable Fairing 02/19... - Page 12 Faltverdeck / Foldable Fairing Erzatzteile / Replacement parts Position Description Art. No. Quantity Schelle 24381 Fairing Frame Clamp 25889 U-Tube KW / U-Tube TRIGO 25870/25871 Gelenkplatte 25872 Hase Faltverdeck Gestänge 300mm 23641 Hase Faltverdeck Stangengelenk 23658 Hase Faltverdeck Gelenk 23661 Hase Faltverdeck Gestänge 600mm 23642 Hase Faltverdeck Redesign ROT...
-
Page 13: Sicherheitshinweise
Bei starkem Wind empfehlen wir das Faltverdeck zum Parken abzunehmen, damit das the vehicle, push it into another lane, or even tip it over. For this reason, HASE BIKES Fahrrad nicht umkippt oder wegrollt. Wenn Sie das Faltverdeck nicht abnehmen, müs- strongly advises never to ride with the Foldable Fairing in windy conditions. - Page 14 Visibility is generally poor in wet weather. Therefore, it may be more difficult for other cherweise von anderen Verkehrsteilnehmern schlechter gesehen werden. Fahren Sie road users to see you. HASE BIKES recommends riding with your lights on in wet weath- auch am Tage mit Licht, dieses erhöht die Aufmerksamkeit der anderen Verkehrsteilneh- er to make it easier for other road users to see you.
-
Page 15: Gewährleistung Und Garantiebedingungen
The warranty period (statutory) of 24 months aten beginnt mit dem Kaufdatum. HASE BIKES gibt eine Garantie von 24 Monaten commences from the date of purchase. This warranty covers defects in material and auf Material und Verarbeitung. - Page 16 Hase Bikes Hiberniastraße 2 45731 Waltrop Germany Phone +49 (0) 23 09 / 93 77-0 Fax +49 (0) 23 09 / 93 77-201 info@hasebikes.com www.hasebikes.com...
