Summary of Contents for HASE Bikes TRIGO UP

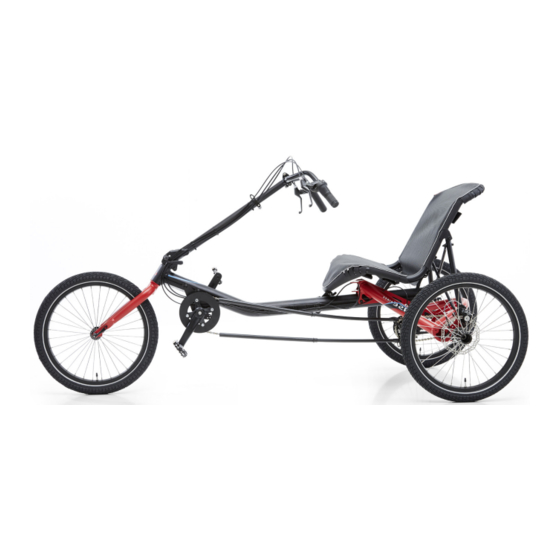

- Page 1 TRIGO UP TRIGO Manuel d'utilisation User´s Manual...
- Page 2 4. Dérailleur 4. Rear derailleur 5. Moyeu à vitesses 5. Gear hub 6. Guidon bas TRIGO 6. Under-seat steering TRIGO 7. Guidon haut TRIGO UP 7. Above-seat steering 8. Siège TRIGO UP 9. Poignée de sélection 8. Seat 10. Levier de frein 9.
-
Page 3: Table Of Contents
Cleaning and oiling the chain ......13 Inspection de la chaîne ........13 Carnet d'entretien ........32 Checking the chain tube of the TRIGO UP .14 Nettoyage et lubrification de la chaîne ..13 Cleaning and disinfecting your TRIGO ..14 Contrôler le tube de chaîne sur Appendix for dealers ....... -
Page 4: Accessories
Frame lock Vous trouverez davan- tage d'accessoires sur Internet Visit our homepage for further information Roller Rack et Bag Panier TRIGO Kit garde-boues Attache tandem Roller Rack and Bag TRIGO basket Fender kit Tandem hitch www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 5: Vérifier La Position Correcte Du Cycliste
Faites coulisser le siège jusqu'à la position souhaitée et re- Move the seat to the desired position and tighten the two fermez les deux blocages rapides (2). quick releases (2). www.hasebikes.com www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 6: Adjusting The Seat Height
Réglage de la direction sur TRIGO UP Adjusting the steering on the TRIGO UP Vérifiez que le guidon est réglé de telle sorte que vos bras soient... -
Page 7: Adjusting The Steering On The Trigo
Open the chain at the master link and remove the chain. len 5 mm. With the TRIGO UP you can push the front boom slightly Ouvrez la chaîne au niveau de l'attache rapide et déposez la backwards to take tension off the chain. - Page 8 9 Nm. Rouler avec une vis insuffisamment serrée peut of accident and damage to the frame. provoquer un accident. Adjust the handlebars and the seat (see page 4). Réglez le guidon et le siège (cf. page 4). www.hasebikes.com TRIGO / TRIGO UP 04/18...
-
Page 9: Installation Du Fanion
De série, le TRIGO est équipé de dérailleurs 24 vitesses com- With derailleur systems, the gears can only be shifted when ped- mandés par poignées tournantes. De série, le TRIGO UP est aling. Hub gears allow you to shift even when the pedals are not équipé... -
Page 10: Frein De Stationnement
Be sure to release the parking brake before you start. Le frein est à présent verrouillé. Actionnez le levier une nouvelle fois. Un ressort intégré li- bère le frein. Remarque : Veillez à toujours libérer le frein de stationnement avantde démarrer. www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 11: Transporter Le Trigo
You will find a description in chapter “Adjusting serrez également le serrage de la biellette de direction. La the frame length” on page 5 procédure est décrite au paragraphe « Réglage du cadre en longueur » p. 5. www.hasebikes.com TRIGO / TRIGO UP 04/18... - Page 12 Pour le transport en avion ou l'expédition par transporteur, nous in a cardboard box for protection. Our TRIGO shipping box is very recommandons d'emballer TRIGO dans un carton. Notre carton well suited for this purpose. d'expédition du TRIGO convient parfaitement pour cela. www.hasebikes.com TRIGO / TRIGO UP 04/18...
-
Page 13: Maintenance And Repair
Derailleur cables Check for damage Blocages rapides Contrôler serrage Quick releases Check for tightness Vis et écrous Contrôler serrage Bolts and nuts Check for tightness Pédalier Contrôler jeu Bottom bracket Check for play www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 14: Checking Wheels For Lateral/Radial True
Lors du démontage ou du remontage d’un pneu, veillez à ne pas endommager les jantes et assurez-vous que le fond de jante est positionné correctement dans la jante. www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 15: Nettoyage Et Lubrification De La Chaîne
Lors des trajets sous la pluie, une partie du lubrifiant est environment. We recommend biodegradable lubricants. délayée par la pluie et est rejetée dans l'environnement. Continue rotating the crank to distribute the lubricant. C'est pourquoi nous préconisons l'usage de lubrifiantsbio- dégradables. www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 16: Contrôler Le Tube De Chaîne Sur Trigo Up
Quand la chaîne atteint sa limite d'usure, il est conseillé de placement of the cassette is recommended. changer également la cassette. Checking the chain tube of the TRIGO UP Contrôler le tube de chaîne sur TRIGO UP The purpose of the chain tube (1) is to protect your clothing from Le tube de chaîne (1) a pour fonction de protéger vos vêtements... -
Page 17: Annexe À L'intention Des Revendeurs
Gears TRIGO: 24-speed Shimano derailleur system Vitesses TRIGO : Dérailleur 24 vitesses Shimano Gears TRIGO UP: 8-speed Shimano Nexus Vitesses TRIGO UP : Moyeu 8 vit. Shimano Nexus 179-210 cm / 70½”-83” Main frame: aluminum, powder-coated Cadre principal : aluminium, poudre thermolaquée Front boom: aluminum black anodized Bôme : Aluminium, anodisée noir... -
Page 18: Table Des Couples De Serrage
In addition, the chain guard tubes are included in the TRIGO UP. de vitesses, les freins. Le TRIGO UP est en outre livré avec des tu- bes de chaîne. Assembling the TRIGO Montage du TRIGO Remove the top box from the package. - Page 19 16. Assurez-vous du serrage correct de toutes les liaisons vis- Realign the brakes if necessary. sées. 17. Montez éventuellement les accessoires commandés. Remarque : Si les freins frottent, il faut procéder à un nouveau réglage. www.hasebikes.com TRIGO / TRIGO UP 04/18...
-
Page 20: Montage Du Trigo Up
Tilt the TRIGO UP together with the package to the ground Basculez à l'horizontale le TRIGO UP toujours dans son car- and pull the TRIGO UP out of the package (see bottom pho- ton, puis tirez le TRIGO UP hors de celui-ci (cf illustration du to). -
Page 21: Démontage Des Roues
à la traction. Now the cassette can be dismantled and replaced. À présent, la cassette peut être démontée et remplacée. www.hasebikes.com TRIGO / TRIGO UP 04/18... - Page 22 13. Montez la chaîne et ajustez au besoin le dérailleur et le frein. 13. Mount the chain and adjust the gear system and the brakes if necessary. www.hasebikes.com TRIGO / TRIGO UP 04/18...
-
Page 23: Pièces Détachées
Frein de stationnement, mécanique Seat stay 22mm 25748 Hauban siège 22 mm 25748 Seat stay diagonal 25749 Hauban siège diagonal 25749 20” rear wheel Roue 20'', arrière Seat support plate 25746 Platine fixation siège 25746 www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 24: Trigo Up, Complet
Hauban siège 22 mm 25748 Seat stay diagonal 25749 Hauban siège diagonal 25749 20” rear wheel Roue 20'', arrière Bottom bracket 25742 Boîtier de pédalier 25742 Seat support plate 25746 Platine fixation siège 25746 www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 25: Guidon Trigo
Allen bolt M6x25 20693 Vis tête bombée M8x40 Rounded head screw M8x40 Vis hexacave M8x50 20622 Allen bolt M8x50 20622 Écrou autofreiné M8 20654 Self locking nut M8 20654 Rondelle M8 20685 Washer M8 20685 www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 26: Drive Assembly, Non-Driven Wheel
Bague d'arrêt 17 mm avec vis sans tête 25760 Adjusting collar with grub screws 25760 Clavette, inox 5x5x30 Feather key, VA 5x5x30 Arbre d'entraînement TRIGO 25759 Drive shaft TRIGO 25759 Douille laiton roue non motrice 25762 Brass bushing, left 25762 www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 27: Ensemble Transmission Trigo
Disque de frein 160 mm Brake disc 160mm Moyeu TRIGO 26002 TRIGO hub 26002 Rondelle inox, M8 Ø ext = 3 x Ø int. 20628 M8 washer, D=3d 20628 Vis hexacave M8x12 20813 Allen bolt M8x12 20813 www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 28: Ensemble Transmission Trigo Up
Disque de frein 160 mm Brake disc 160mm Moyeu TRIGO 26002 TRIGO hub 26002 Rondelle inox, M8 Ø ext = 3 x Ø int. 20628 M8 washer, D=3d 20628 Vis hexacave M8x12 20813 Allen bolt M8x12 20813 www.hasebikes.com TRIGO / TRIGO UP 04/18... - Page 29 Tube rond, support de moyeu 25767 Hub support rod 25767 Vis hexacave M6x100 20735 Allen bolt M6x100 20735 Écrou autofreiné M6 20643 Self-locking nut M6 20643 Rondelle anticouple 8 D/8 G Torque support 8R/8L Écrou borgne Cap nut www.hasebikes.com TRIGO / TRIGO UP 04/18...
-
Page 30: Consignes De Sécurité
STEPS pedal-assist system and satisfies the requirements of the safety standard EN 15194 for EP- ce électrique (EPAC) selon la norme EN 15194. Dès lors que vous avez acquis un vélo Hase Bikes ACs. All Hase Bikes vehicles purchased with a Shimano STEPS pedal-assist system come with user équipé... -
Page 31: Braking
Use only the replacement parts and accessories recommended by HASE BIKES for the TRIGO. If tien, reportez-vous au paragraphe « Entretien et réparation » à partir de la page 11. other parts are used, the warranty will lose its validity. HASE BIKES is not liable for any resulting Pièces détachées et options autorisées damage. -
Page 32: Description
This is also the only place where bike coding can be engraved. Bike coding helps être effectué. Ce marquage permet de retrouver plus facilement le propriétaire en cas de vol ou authorities locate the vehicle owner in the case of theft. de perte. www.hasebikes.com TRIGO / TRIGO UP 04/18... -
Page 33: Conditions Of Warranty And Liability
The warranty period (statutory) of 24 months commences on En plus de la garantie légale, la société HASE BIKES assure une garantie de 3 ans – à partir de la date the date of purchase. In addition, HASE BIKES offers a 3-year warranty (from date of purchase) d'achat –... -
Page 34: Inspection Pass
Contrôler serrage correct de toute • Check gear system Tampon/ signature du revendeur/ la visserie • Check accessories like motor system Stamp/ Dealer’s signature: • Contrôler changement de vitesses • Contrôler accessoires, par ex. la motori- sation www.hasebikes.com TRIGO / TRIGO UP 04/18... - Page 35 Date: Order number: Date: Pièces changées ou ajoutées/ Pièces changées ou ajoutées/ Replaced or added parts: Replaced or added parts: Tampon/ signature du revendeur/ Tampon/ signature du revendeur/ Stamp/ Dealer’s signature: Stamp/ Dealer’s signature: www.hasebikes.com TRIGO / TRIGO UP 04/18...
- Page 36 Hase Bikes Hiberniastraße 2 D-45731 Waltrop Germany Phone +49 (0) 23 09 / 93 77-0 Fax +49 (0) 23 09 / 93 77-201 info@hasebikes.com www.hasebikes.com...
