Siko MA503/2 User Information

Benutzerinformation
MA503/2
Magnetbandanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varian-
tennummer. Die Lieferpapiere ordnen jeder Vari-
antennummer eine detaillierte Bestellbezeichnung
zu.
z.B. MA503/2-0023
3. Bestimmungsgemäße Verwendung
Die Magnetbandanzeige MA503/2 ist zusammen
mit einem externen Sensor ein Präzisionsmesssys-
MA503/2 Datum 06.04.2010
Varianten-Nr.
Geräte-Typ
tem. Die Magnetbandanzeige dient ausschließlich
der Verarbeitung und Ausgabe von Positionswer-
ten. Die MA503/2 darf ausschließlich zu diesen
Zwecken verwendet werden.
• Eigenmächtige Umbauten und Veränderungen
an dem Gerät sind aus Sicherheitsgründen
verboten.
• Die in dieser Benutzerinformation vorgeschrie-
benen Betriebs- und Installationsbedingungen
müssen eingehalten werden.
• Es ist jede Arbeitsweise zu unterlassen, welche die
Sicherheit mit dem Gerät beeinträchtigt.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Lösungsmittel, Staub,
Schläge, Vibrationen, starke Temperaturschwan-
kungen geschützt werden.

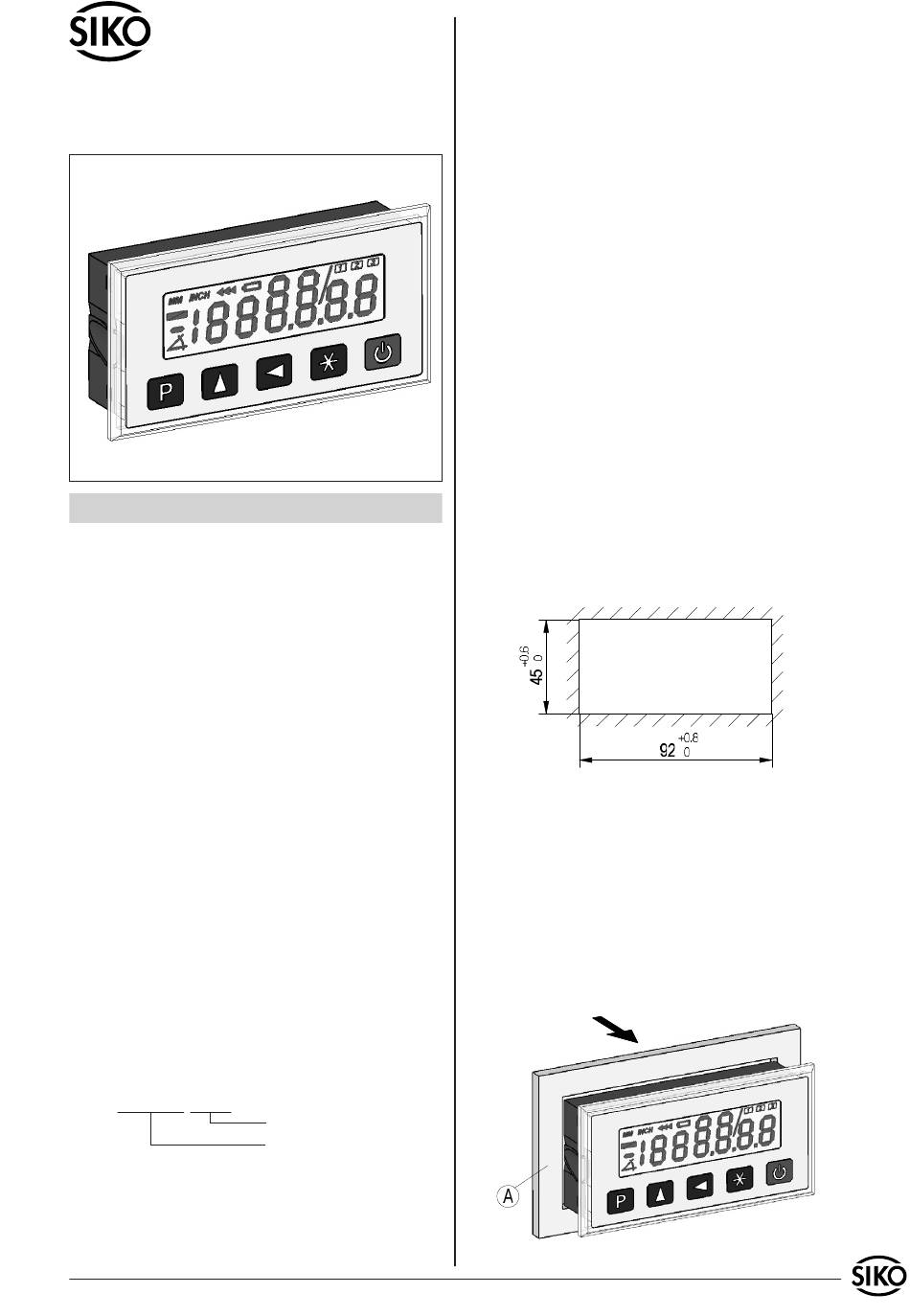

4.1 Einbaugehäuse
Für den Schalttafeleinbau gelten folgende emp-
fohlene Abmessungen:
Abb. 1: Schalttafeleinbau
1. In der Schalttafel "A" muss der Ausschnitt für
die Anzeige vorgesehen sein.
2. Die Anzeige wird in den Schalttafelausschnitt
geschoben bis die seitlichen Befestigungslaschen
einschnappen.
3. Durch die Klemmung der Befestigungslaschen
wird die Anzeige gehalten, kann aber auch leicht
demontiert werden.
Abb. 2: Montage
Art.Nr. 85333 Änd. Stand 74/10 1
