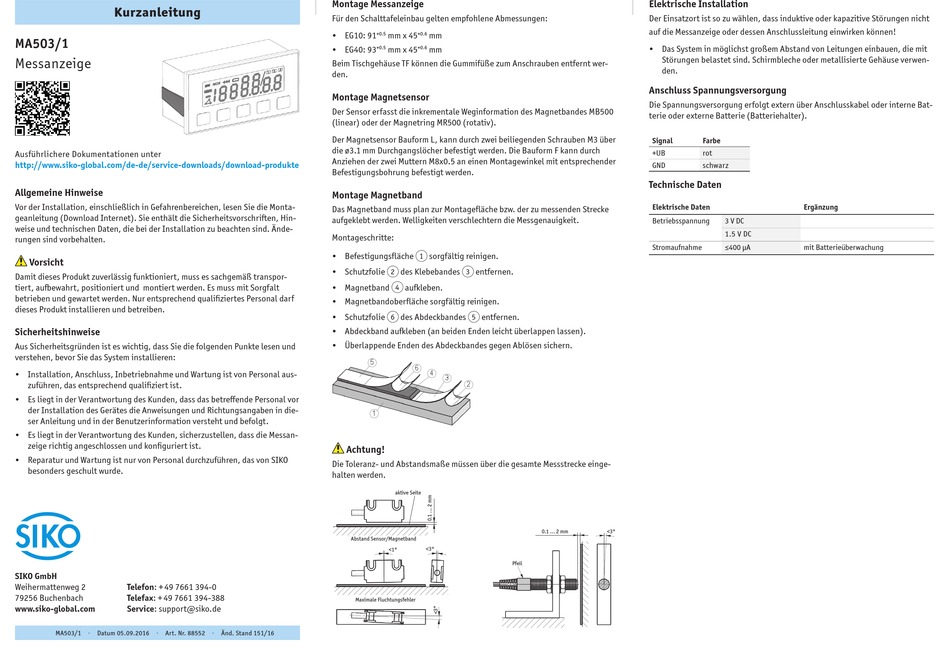

Kurzanleitung

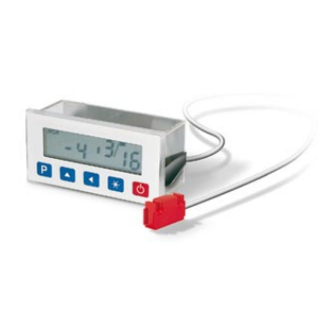

MA503/1
Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/de-de/service-downloads/download-produkte
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Benutzerinformation versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Messan-
zeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
MA503/1 · Datum 05.09.2016 · Art. Nr. 88552 · Änd. Stand 151/16
Montage Messanzeige
Für den Schalttafeleinbau gelten empfohlene Abmessungen:
• EG10: 91 +0.5 mm x 45 +0.6 mm
• EG40: 93 +0.5 mm x 45 +0.6 mm
Beim Tischgehäuse TF können die Gummifüße zum Anschrauben entfernt wer-
den.
Montage Magnetsensor
Der Sensor erfasst die inkrementale Weginformation des Magnetbandes MB500
(linear) oder der Magnetring MR500 (rotativ).
Der Magnetsensor Bauform L, kann durch zwei beiliegenden Schrauben M3 über
die ø3.1 mm Durchgangslöcher befestigt werden. Die Bauform F kann durch
Anziehen der zwei Muttern M8x0.5 an einen Montagewinkel mit entsprechender
Befestigungsbohrung befestigt werden.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche sorgfältig reinigen.
1
• Schutzfolie 2 des Klebebandes 3 entfernen.
• Magnetband 4 aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie des Abdeckbandes entfernen.
6 5
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.






Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
aktive Seite
Abstand Sensor/Magnetband
<3°
<1°
Maximale Fluchtungsfehler
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
Anschluss Spannungsversorgung
Die Spannungsversorgung erfolgt extern über Anschlusskabel oder interne Bat-
terie oder externe Batterie (Batteriehalter).
Signal
+UB
GND
Technische Daten
Elektrische Daten
Betriebsspannung
Stromaufnahme
 0.1 ... 2 mm
<3°

Pfeil
Farbe
rot
schwarz
Ergänzung
3 V DC
1.5 V DC
≤400 μA mit Batterieüberwachung
