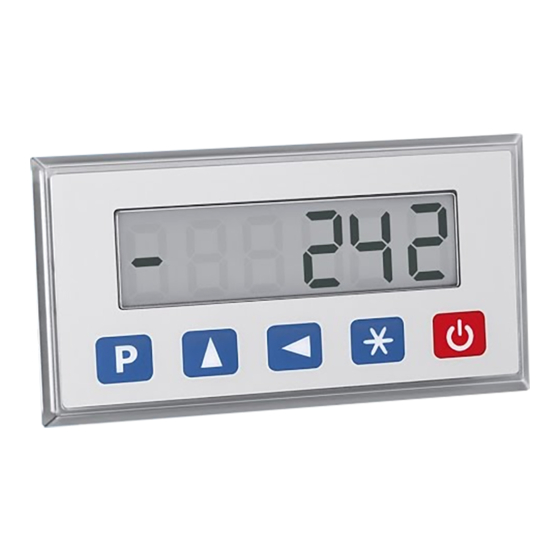

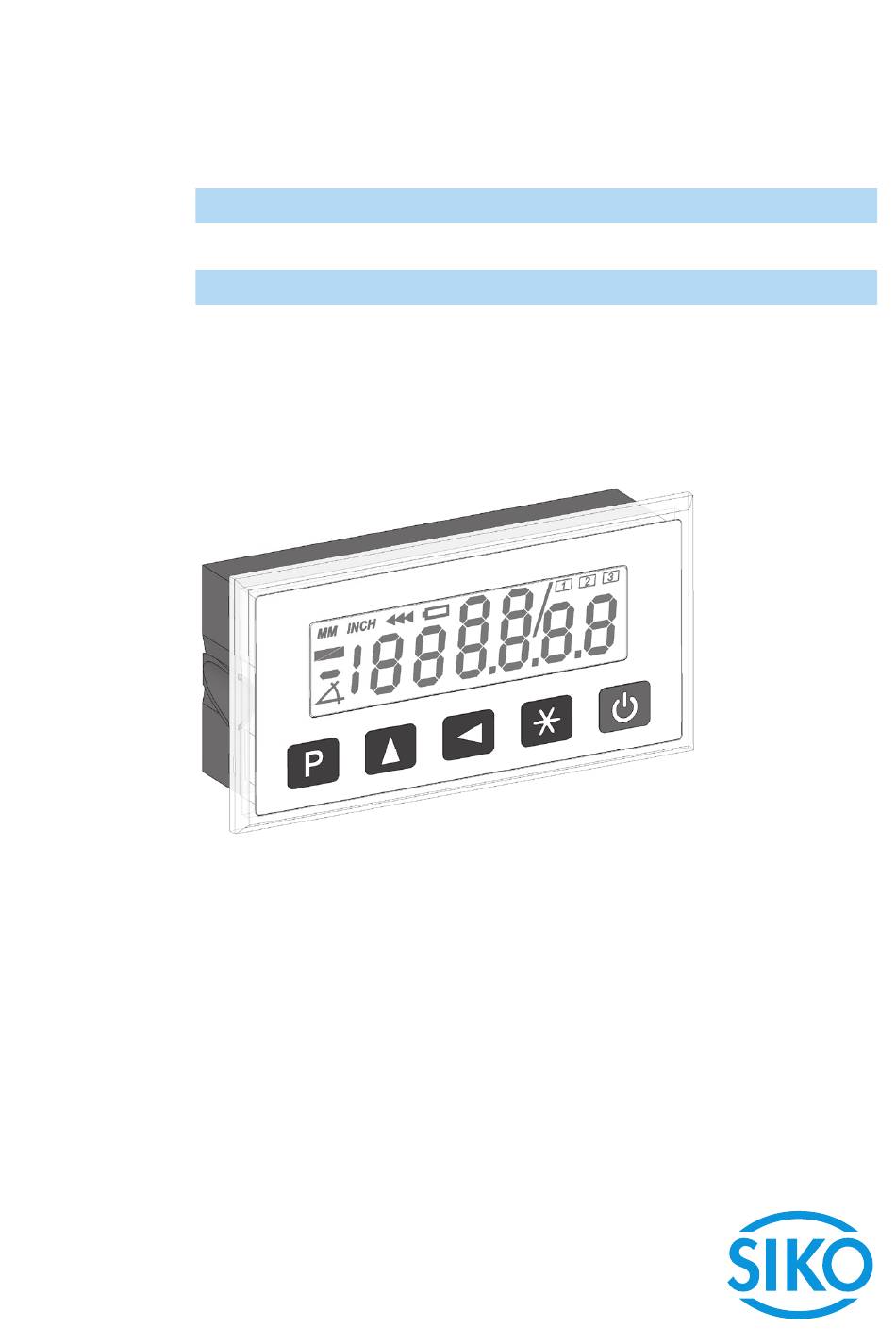

- Page 1 MA503/2 Messanzeige Deutsch Originalmontageanleitung Seite 2 Electronic display English Translation of the Original Installation Instructions page 11 151/16...
-
Page 2: Table Of Contents
2.4 Grundlegende Sicherheitshinweise 3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Messanzeige 4.3 Elektrische Installation 5 Batteriewechsel 6 Inbetriebnahme 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 3: Dokumentation
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 4: Zielgruppe
Automatisierungstechnik vertraut sind; • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 5: Grundlegende Sicherheitshinweise
` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. Verlust der Messwerte ACHTUNG ` Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 6: Montage Messanzeige
` Litzen mit geeigneten Aderendhülsen versehen. ` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun- gen zu überprüfen. ` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue- rung) einschalten. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 7: Batteriewechsel
Achten Sie beim Wechsel der Batterien unbedingt auf die richtige Polari- ACHTUNG tät! Orientieren Sie sich an den Kennzeichnungen am Batteriefach. Batterietypen Batterien sind nicht Bestandteil der Lieferung. Folgende Standardtypen können eingesetzt werden: 2x Mignon / AA MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 8: Inbetriebnahme
Es gibt zwei Betriebsarten, in denen das Gerät mittels der Tastatur beein- flusst werden kann: 1. Programmiermodus: Einmalige Einrichtung der Anzeige auf die Anwendung. 2. Eingabemodus: Funktionen, die während der normalen Anwendung benötigt werden. MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... -
Page 9: Transport, Lagerung, Wartung Und Entsorgung
Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Batterien recycelt werden. 8 Technische Daten Mechanische Daten Ergänzung Bauform Gehäuse Einbaugehäuse, Kunststoff Schalttafelausschnitt 92 +0.8 +0.6 Gewicht ~0.07 kg MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16... - Page 10 -10 … 70 °C relative Luftfeuchtigkeit ≤95 % Betauung nicht zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP40 Gesamtgerät EN 60529 IP54 frontseitig EN 60529 MA503/2 · Datum 05.09.2016 · Art. Nr. 85333 · Änd. Stand 151/16...
- Page 11 3 Identification 4 Installation 4.1 Mechanical mounting 4.2 Mounting the electronic display 4.3 Electrical installation 5 Battery change 6 Commissioning 7 Transport, Storage, Maintenance and Disposal 8 Technical data MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16...
-
Page 12: Documentation
Danger that may cause serious bodily harm, property damage or WARNING unplanned device reactions if you disregard the instructions given. MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... -
Page 13: Target Group
Bruising, rubbing, abrasing, seizing of extremities or clothes by touching during operation any movable parts as for example sensor. ` Install protective facilities to prevent people from getting access. MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... -
Page 14: Identification
` The cable must be provided with strain relief. If necessary use drag chain or protective sleeve. Loss of measured values NOTICE ` The tolerances and distance dimensions must be observed over the whole measurement length. MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... -
Page 15: Mounting The Electronic Display
` Use strands with suitable ferrules. ` Check all lines and plug connections before switching on the device. ` Switch on operating voltage together with downstream electronic unit (e. g., control unit). MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... -
Page 16: Battery Change
Take the marking on the bottom of the box as orientation. Battery types Batteries are not supplied together with the MA503/2. The following stan- dard types could be used: 2x Mignon / AA MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... -
Page 17: Commissioning
There are two operating modes accessible via the keyboard: 1. Programming mode: One-time adjustment of the display to the appli- cation. 2. Input mode: Functions required during normal operation. MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... -
Page 18: Transport, Storage, Maintenance And Disposal
45 +0.8 +0.6 Weight ~0.07 kg Electrical data Additional information Operating voltage 3 V DC reverse polarity protected Current consumption ~220 µA at 3 V DC Battery 2x mignon-AA not included in the deivery MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16... - Page 19 EN 61000-6-2 interference resistance / immis- sion EN 61000-6-4 emitted interference / emission Protection category IP40 whole device EN 60529 IP54 at the front EN 60529 MA503/2 · Date 05.09.2016 · Art. No. 85333 · Mod. status 151/16...
- Page 20 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
