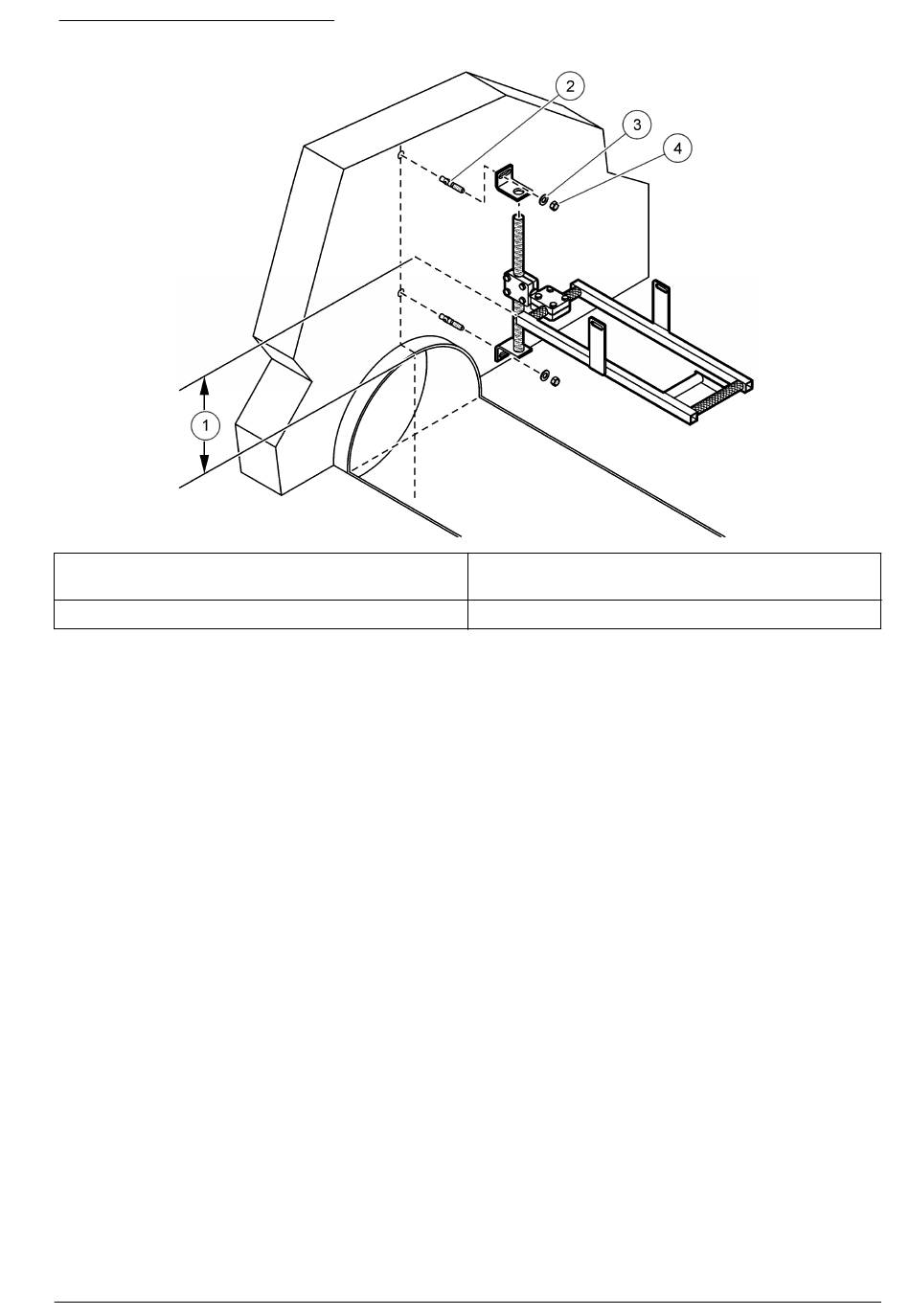

Rysunek 11 Montaż na ścianie
1 Odległość od wewnętrznego wierzchołka rury
do górnej krawędzi ramy
2 Kotew
5.1.2.3 Montaż czujnika na ramie
Czujnik dopasowuje się do ramy tylko w jednym kierunku i jest utrzymywany w danej pozycji, gdy
uchwyt na czujniku jest odwrócony. Patrz
nie wchodząc do włazu, gdy stosowany jest opcjonalna tyczka do wyciągania.
1. Upewnij się, że kabel jest mocno podłączony do czujnika.
2. Obróć uchwyt, aby wycofać pręty blokujące na czujniku.
3. Umieść czujnik na ramie. Upewnij się, że kabel skierowany jest w stronę środka włazu.
4. Obróć uchwyt, aby utrzymać czujnik na ramie. Patrz
3 Podkładka
4 Nakrętka
Rysunek 12. Czujnik można wyjąć z ramy i zainstalować,
Rysunek 12.
