Massoth eMOTION XLS Parameter-Setting Manual

Ge 4/4 I RhB

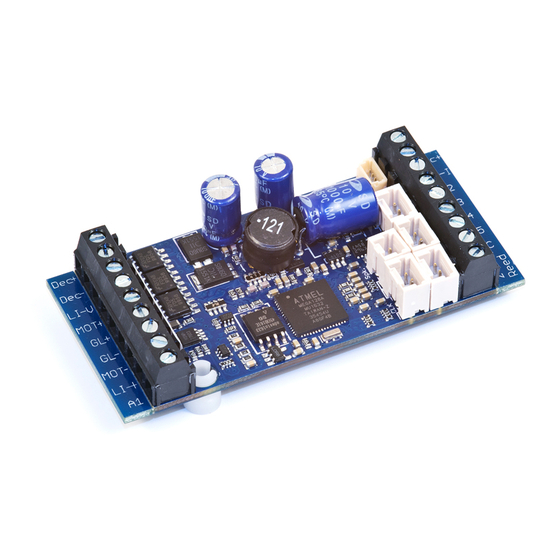

eMOTION XLS Sounddecoder
Art.Nr.: 8230210
Dieser eMOTION XLS Sounddekoder ist im Auslieferungszustand wie folgt beschrieben eingestellt. Die zugeordneten
Funktionstasten können Sie den Tabellen entnehmen. Einige CV's sind abweichend zur Anleitung eingestellt!
Anschalten
Typische Betriebsger. der Vorbildlok zum Aufrüsten
Abschalten Lüfter abschalten, Vakuumpumpe und Hauptschalter
Standgeräusch
Fahrgeräusch
Nr. Zusatzsound
1 Pfeifsignal
2 Bremse
3 Pfeifsignal (mit Echo)
4 Ansage „Auf Gleis 3 Regionalzug
nach Davos.."
5 Kompressor
6 Vakuumpumpe
7 Pantograph hoch
8 Pantograph runter
9 Ansage „Achtung an Gleis 1! Alles
einsteigen"
10 Lufthahn öffnen
11 Stufenschalter
12 Anfahrtspfiff
CV / F-Taste Funktion
59 = 8 Rangiergang
64 = 16 Schaltbare Verzögerungszeit
147 = 6 Sound an / aus
148 = 5 Aggregate an / aus
CV Erweiterte Einstellungen
149 Soundkonfiguration
167 Soundtyp
171 / 175 Standgeräusch 1 / Loopanzahl
172 / 176 Standgeräusch 2 / Loopanzahl
173 / 177 Standgeräusch 3 / Loopanzahl
174 / 178 Standgeräusch 4 / Loopanzahl
180 / 184 Zufallsgeräusch 1 / Loopanzahl 0 / 0 kein Zufallsgeräusch
181 / 185 Zufallsgeräusch 2 / Loopanzahl 0 / 0 kein Zufallsgeräusch
182 / 186 Zufallsgeräusch 3 / Loopanzahl 0 / 0 kein Zufallsgeräusch
183 / 187 Zufallsgeräusch 4 / Loopanzahl 0 / 0 kein Zufallsgeräusch
188 / 189 Anfahrsignal Vorw. / Rückw.
190 / 191 Kontaktzuordnung: K1 / K2
192 Zugeordnetes Bremsgeräusch
193 / 194 Anfahrschwelle Analog / Digital 40 / 2 Startpunkt des Fahrsounds
Alle zugeordneten Funktionen können über die Programmierung geändert werden. Die entsprechenden CV's entnehmen Sie
bitte diesem Blatt oder der beiliegenden Bedienungsanleitung.
Stand: 07.02.08
Grundgeräusch
Hauptschalter, Kompressor, Lüfteranlauf.
Standgeräusch Lüfter
Läuft auch bei Fahrt im Hintergrund weiter
Fahrgeräusch geschwindigkeitsabhängig.
Lastabhängiges Fahrgeräusch.
F-Taste (CV)
1 (131)
2 (132)
3 (133)
4 (134)
9 (135)
10 (136)
11 (137)
12 (138)
13 (139)
14 (140)
15 (141)
0 (142)
CV
54 = 7
Wert
102 Standgeräusch, lastabhängiges Fahrgeräusch, automatische
nebengeräusche (Bremse), Sperrzeit Anfahrsignal aktiv.
6 E-Lok Sound
0 / 0 Kompressor
0 / 0 kein Standgeräusch
0 / 0 kein Standgeräusch
0 / 0 kein Standgeräusch
12 / 12 Gleicher Pfiff in beide Fahrtrichtungen
1 / 0 Pfeife / kein Geräusch zugeordnet
2 Bremsgeräusch
Loops (CV) Lautst. (CV)
0 (151) 3 (201)
0 (152) 3 (202)
0 (153) 3 (203)
0 (154) 3 (204)
0 (155) 3 (205)
0 (156) 3 (206)
0 (157) 3 (207)
0 (158) 3 (208)
0 (159) 3 (209)
0 (160) 3 (210)
0 (161) 3 (211)
0 (162) 3 (212)
Nutzung
F1 = Taste 7
Funktion
Steuerung Lautst. (CV)
CV148
(F-Taste 1..12 frei
programmierbar)
Läuft, wenn über obige
F-Taste angeschaltet
immer an
CV149 Bit 2 = an
Bemerkung
keine F-Tastenzuordnung
CV Nutzung
0 (217)
0 (219)
0 (218)
2 (220)
