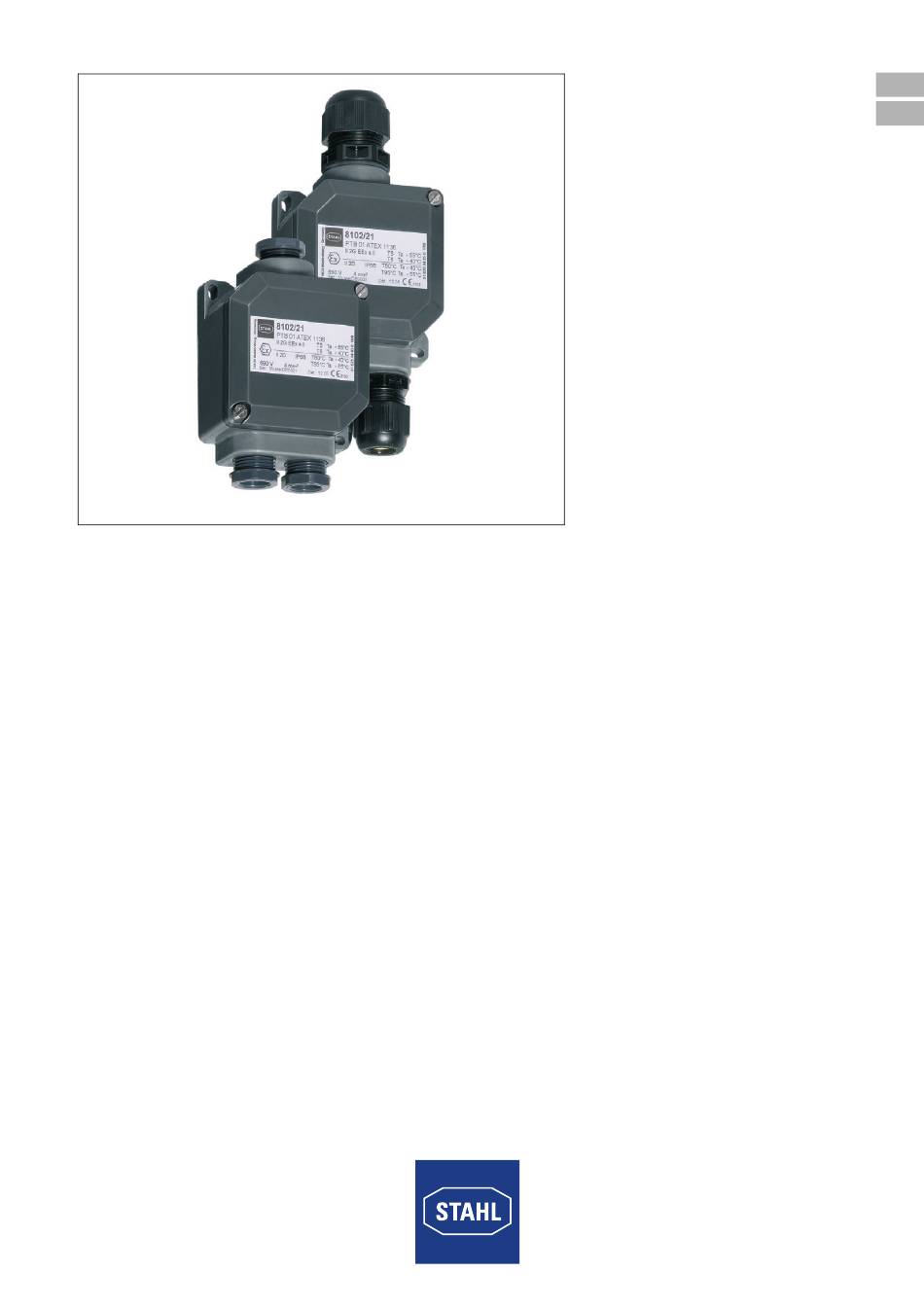

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Abzweigdosen Junction Boxes Reihe 8102 Series 8102...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Abzweigdosen Reihe 8102...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................6 Funktion und Geräteaufbau ................6...

  • Page 5: De De

    Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage: http://iecex.iec.ch/ Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit: http://www.r-stahl.com/downloads/certificates.html.

  • Page 6: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Gefahr durch spannungsführende Teile Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren.

  • Page 7: Symbole Am Gerät

    • Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck verwenden. • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Für die Projektierung das Dokument "Installationsanleitung Schaltschrank" beachten (Download über www.stahl-ex.com, Produktdokumentation, Unterpunkt "Projektierung").

  • Page 8: 3.3 Umbauten Und Änderungen

    Funktion und Geräteaufbau Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nicht umbauen oder verändern. Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine Haftung und keine Gewährleistung. Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung!
  • Page 9 Technische Daten Technische Daten Explosionsschutz Europa (ATEX) Gas und Staub PTB 01 ATEX 1136 E II 2 G Ex e ia IIC T6, T5 Gb E II 2 D Ex tb IIIC T80°C, T90°C Db Global (IECEx) Gas und Staub IECEx PTB 15.0010 Gasexplosionsschutz Ex e ia/ib IIC T6, T5 Gb...

  • Page 10: Technische Daten

    M25 x 1,5 (Anzugsdrehmoment 3,0 Nm) Kabel- und Leitungseinführung M20 x 1,5 (Anzugsdrehmoment 1,5 Nm) Halbverschraubung Weitere technische Daten, siehe www.stahl-ex.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern.

  • Page 11: Montage Und Installation

    Montage und Installation Montage und Installation GEFAHR Explosionsgefahr durch falsche Installation des Geräts! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Installation strikt nach Anleitung und unter Berücksichtigung der nationalen Sicherheits- und Unfallverhütungsvorschriften durchführen, damit der Explosionsschutz erhalten bleibt. • Das elektrische Gerät so auswählen bzw. installieren, dass der Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt wird, z.

  • Page 12: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage GEFAHR Explosionsgefahr durch offene Bohrungen und nicht benutzte Leitungseinführungen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Offene Bohrungen und nicht benutzte Leitungseinführungen immer mit dafür zugelassenen Verschlussstopfen bzw. Stopfen verschließen. •...

  • Page 13: Installation

    Inbetriebnahme Installation GEFAHR Explosionsgefahr durch unzulässige Leitungseinführungen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Nur Leitungseinführungen verwenden, die für die geforderte Zündschutzart zugelassen sind. • Bei der Auswahl von Leitungseinführungen Gewindeart und Gewindegröße aus der Betriebsmitteldokumentation beachten. • Sicherstellen, dass der Leitungsdurchmesser mit dem Klemmquerschnitt auf der Leitungseinführungen übereinstimmt.

  • Page 14: Instandhaltung, Wartung, Reparatur

    Instandhaltung, Wartung, Reparatur Vor Inbetriebnahme Folgendes sicherstellen: • Montage und Installation kontrollieren. • Gehäuse auf Schäden untersuchen. • Gegebenenfalls Fremdkörper entfernen. • Gegebenenfalls Anschlussraum säubern. • Kontrollieren, ob Kabel ordnungsgemäß eingeführt wurden. • Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind. •...

  • Page 15: Reparatur

    Zubehör und Ersatzteile HINWEIS Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. 132999 / 8102604300 Abzweigdosen 2015-04-30·BA00·III·de·05...
  • Page 16 Operating instructions Additional languages www.stahl-ex.com Junction Boxes Series 8102...
  • Page 17 Contents General Information ....................3 Manufacturer .......................3 Information regarding the operating instructions ..........3 Further documents ....................3 Conformity with standards and regulations ............3 Explanation of the symbols .................4 Symbols in these operating instructions .............4 Warning notes .....................4 Symbols on the device ..................5 Safety notes ......................5 Operating instructions storage ................5 Safe use ......................5...

  • Page 18: En En

    • Data sheet For further languages, see www.stahl-ex.com. Conformity with standards and regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: http://www.r-stahl.com/downloads/certificates.html.

  • Page 19: Explanation Of The Symbols

    Explanation of the symbols Explanation of the symbols Symbols in these operating instructions Symbol Meaning Tips and recommendations on the use of the device General danger Danger due to explosive atmosphere Danger due to energised parts Warning notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Page 20: Symbols On The Device

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data.

  • Page 21: 3.3 Modifications And Alterations

    Function and device design Modifications and alterations DANGER Explosion hazard due to modifications and alterations to the device! Non-compliance results in severe or fatal injuries. • Do not modify or alter the device. No liability or warranty for damage resulting from modifications and alterations.

  • Page 22: 5 Technical Data

    Technical data Technical data Explosion Protection Europe (ATEX) Gas and dust PTB 01 ATEX 1136 E II 2 G Ex e ia IIC T6, T5 Gb E II 2 D Ex tb IIIC T80°C, T90°C Db Global (IECEx) Gas and dust IECEx PTB 15.0010 Gas explosion Ex e ia/ib IIC T6, T5 Gb...
  • Page 23 Cable gland M20 x 1.5 (tightening torque 1.5 Nm) Semi gland For further technical data, see www.stahl-ex.com. Transport and storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free.

  • Page 24: Mounting And Installation

    Mounting and installation Mounting and installation DANGER Explosion hazard due to incorrect installation of the device! Non-compliance results in severe or fatal injuries. • Carry out installation strictly according to the instructions and national safety and accident prevention regulations to maintain the explosion protection.

  • Page 25: Mounting / Dismounting, Operating Position

    Mounting and installation Mounting / dismounting, operating position 7.2.1 Assembly DANGER Explosion hazard due to open holes and unused cable entries! Non-compliance results in severe or fatal injuries. • Always close open holes and unused cable entries using approved stopping plugs or plugs. •...

  • Page 26: Installation

    Mounting and installation Installation DANGER Explosion hazard due to impermissible cable entries! Non-compliance results in severe or fatal injuries. • Only use cable entries approved for the required type of protection. • When selecting cable entries, observe the thread type and thread size in the equipment documentation.

  • Page 27: 8 Commissioning

    Commissioning Commissioning DANGER Explosion hazard due to incorrect installation! Non-compliance results in severe or fatal injuries. • Check the device for proper installation before commissioning. • Comply with national regulations. Before commissioning, ensure the following: • Check the mounting and installation. •...

  • Page 28: Repair

    R.STAHL Schaltgeräte GmbH. Returning the device Use the "Service form" to return the device if repair or service is required. On the internet site "www.stahl-ex.com" under "Downloads > Customer service": • Download the service form. • Fill out the service form.

  • Page 29: 12 Accessories And Spare Parts

    Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. • Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com.

This manual is also suitable for:

8102/21-3-c11048102/21-4-c11518102/2 3 series
