Stahl 8225 Series Operating Instructions Manual

Ex d enclosure of sheet steel / flameproof enclosure
Hide thumbs Also See for 8225 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

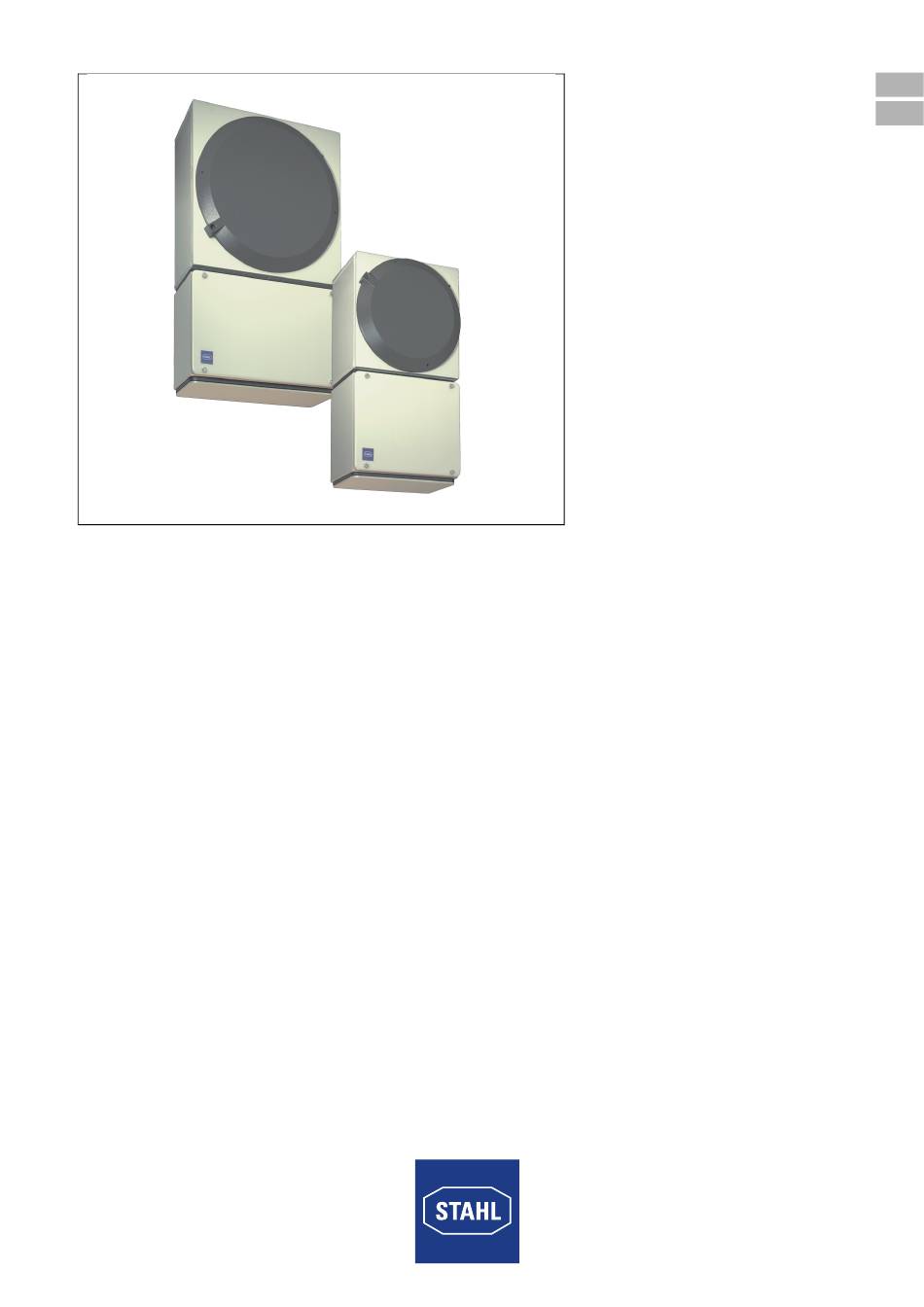

Ex d-Gehäuse aus Stahlblech /
Druckfeste Kapselung
Ex d Enclosure of Sheet Steel /
Flameproof Enclosure
Reihe 8225
Series 8225
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8225 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8225 Series

Summary of Contents for Stahl 8225 Series

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Ex d-Gehäuse aus Stahlblech / Druckfeste Kapselung Ex d Enclosure of Sheet Steel / Flameproof Enclosure Reihe 8225 Series 8225...
  • Page 2 Betriebsanleitung Additional languages www.stahl-ex.com Ex d-Gehäuse aus Stahlblech / Druckfeste Kapselung Reihe 8225...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät ....................4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................5 Funktion und Geräteaufbau ................6...

  • Page 4: De De De

    Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt/Data sheet Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre...

  • Page 5: De 2.2 Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Page 6: Sicherheitshinweise

    • Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. Umbauten und Änderungen WARNUNG Gefahr durch Umbauten und Änderungen am Gerät! Explosionsschutz gefährdet!

  • Page 7: Funktion Und Geräteaufbau

    Funktion und Geräteaufbau Funktion und Geräteaufbau WARNUNG Gefahr durch zweckentfremdete Verwendung! Explosionsschutz gefährdet! • Gerät ausschließlich entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. Funktion Das Leergehäuse Typ 8225/...-... ist eine Stahlblechschweißkonstruktion mit Aluminium- oder Bronzeschraubdeckel. Es dient zum Einbau von Schalt-, Steuer-, Mess- und Anzeigegeräten.

  • Page 8: De De

    Technische Daten Technische Daten Elektrische Daten Verlustleistung Stahlblech, beschichtet: Ta ( 40 °C Ta ( 60 °C Leergehäuse 8225/.12-2 8225/.22-2 8225/.23-2 8225/.32-2 8225/.33-2 8225/.35-2 8225/.72-2 8225/.73-2 8225/.96-2 1560 1070 Edelstahl, nicht beschichtet: Ta ( 40 °C Ta ( 60 °C Leergehäuse 8225/.12-2 8225/.22-2...
  • Page 9 80,20 30,32 8225/.33-2 90,87 30,32 8225/.35-2 124,32 30,32 8225/.72-2 63,46 14,58 8225/.73-2 69,58 14,58 8225/.96-2 296,52 35,98 * * Deckel aus Aluminium Weitere technische Daten, siehe www.stahl-ex.com. Ex d-Gehäuse aus Stahlblech / 168731 / 8225602300 Druckfeste Kapselung 2014-09-08·BA00·III·de·01 Reihe 8225...

  • Page 10: Transport Und Lagerung

    Projektierung Projektierung Max. Grenzwerte beachten! Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 6 [0,24] ø...

  • Page 11: De 8.2 Montage / Demontage, Gebrauchslage

    Montage und Installation Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 8225/ – [13,58] [11,85] [9,25] [5,91] [9,25] [5,91] [5,90] [10,55] [0,47] [0,79] 8225/ – [18,50] [16,77] [14,17] [10,83] [14,17] [10,83] [10,83] [10,55] [0,47] [0,79] 8225/ – [18,50] [16,77] [14,17] [10,83] [14,17]...
  • Page 12 Montage und Installation WARNUNG Gefahr durch hohes Gewicht! Gefahr von Verletzungen und Sachschäden! • Geeignetes Hebewerkzeug verwenden. • Gegen Kippen sichern. WARNUNG Gefahr durch unzulässige mechanische Belastung! Gefahr von Verletzungen und Sachschäden! • Gerät vor mechanischer Belastung schützen. Bei freier Bewitterung das explosionsgeschützte, elektrische Betriebsmittel mit Schutzdach oder -wand ausrüsten.

  • Page 13: De Installation

    Montage und Installation Installation GEFAHR Gefahr durch beschädigte Spaltflächen! Explosionsschutz gefährdet! • Bei beschädigten Spaltflächen ist die Zünddurchschlagssicherheit nicht mehr gewährleistet. • Gehäusedeckel vorsichtig ablegen bzw. vorsichtig auf das Gehäuse aufsetzen. • Gehäusedeckel oder Gehäuse mit beschädigter Spaltfläche sofort austauschen! WARNUNG Gefahr durch hohes Gewicht des Gehäusedeckels! Gefahr von Verletzungen und Sachschäden!

  • Page 14: Inbetriebnahme

    Inbetriebnahme Äußerer Schutzleiteranschluss am Gehäuse anschließen • Schließen Sie in jedem Fall den Schutzleiter am Gehäuse an (1). • Beziehen Sie alle blanken, nicht spannungsführenden Metallteile ins Schutzleitersystem ein. • Das Kabel muss nahe am Gehäuse fest verlegt werden, sodass ein Lösen des Kabels vermieden wird.

  • Page 15: Instandhaltung, Wartung, Reparatur

    11.3 Reparatur GEFAHR Gefahr durch unsachgemäße Wartung/Reparatur! Explosionsschutz gefährdet! • Reparaturen am Gerät nur von R. STAHL Schaltgeräte GmbH durchführen lassen. 11.4 Rücksendung Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >...

  • Page 16: Entsorgung

    • Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen sicherstellen. Zubehör und Ersatzteile HINWEIS Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. 168731 / 8225602300 Ex d-Gehäuse aus Stahlblech / 2014-09-08·BA00·III·de·01...
  • Page 17 Operating instructions Additional languages www.stahl-ex.com Ex d Enclosure of Sheet Steel / Flameproof Enclosure Series 8225...
  • Page 18 Contents General Information ....................3 Manufacturer .......................3 Information Regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................3 Symbols in these Operating Instructions ............3 Warning Notes ....................4 Symbols on the Device ..................4 Safety Notes .......................5 Operating Instructions Storage ................5 Safe Use ......................5...

  • Page 19: En En En

    They are legally binding in all legal affairs. Further Documents • Data sheet For further languages, see www.stahl-ex.com. Conformity with Standards and Regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning...

  • Page 20: En 2.2 Warning Notes

    Explanation of the Symbols Warning Notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Page 21: Safety Notes

    • During installation and operation observe the information (characteristic values and rated operating conditions) on the rating, data and information plates located on the device. • Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data. Modifications and Alterations...

  • Page 22: Function And Device Design

    Function and Device Design Function and Device Design WARNING Danger due to improper use! Explosion protection is impaired! • The device may only be used according to the operating conditions described in these operating instructions. Function The empty enclosure type 8225/...-... is a welded construction made of sheet steel with aluminium or bronze screw cover.

  • Page 23: En En

    Technical Data Technical Data Electrical data Power dissipation Sheet steel, coated: Ta ( 40 °C Ta ( 60 °C Empty enclosure Type 8225/.12-2 8225/.22-2 8225/.23-2 8225/.32-2 8225/.33-2 8225/.35-2 8225/.72-2 8225/.73-2 8225/.96-2 1560 1070 Stainless steel, not coated: Ta ( 40 °C Ta ( 60 °C Empty enclosure...
  • Page 24 30.32 8225/.35-2 124.32 30.32 8225/.72-2 63.46 14.58 8225/.73-2 69.58 14.58 8225/.96-2 296.52 35.98 * * Cover made of aluminium For further technical data, see www.stahl-ex.com. Ex d Enclosure of Sheet Steel / 168731 / 8225602300 Flameproof Enclosure 2014-09-08·BA00·III·en·01 Series 8225...

  • Page 25: Transport And Storage

    Engineering Engineering Observe max. limit values! Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation Dimensions / Fastening Dimensions Dimensional Drawings (All Dimensions in mm [inches]) –...

  • Page 26: En 8.2 Mounting / Dismounting, Operating Position

    Mounting and Installation Dimensional Drawings (All Dimensions in mm [inches]) – Subject to Alterations Type 8225/ – [13.58] [11.85] [9.25] [5.91] [9.25] [5.91] [5.90] [10.55] [0.47] [0.79] 8225/ – [18.50] [16.77] [14.17] [10.83] [14.17] [10.83] [10.83] [10.55] [0.47] [0.79] 8225/ –...
  • Page 27 Mounting and Installation WARNING Danger due to heavy weight! Risk of injuries and material damage! • Use suitable lifting tool. • Secure against tilting. WARNING Danger due to inadmissible mechanical load! Risk of injuries and material damage! • Protect the device from mechanical load. Provide a protective roof or wall if explosion-protected electric equipment is exposed to weather.

  • Page 28: En Installation

    Mounting and Installation Installation DANGER Danger due to damaged joint faces! Explosion protection is impaired! • If joint faces are damaged, the flameproof gap can no longer be guaranteed. • Place the enclosure cover carefully aside or carefully put it onto the enclosure.

  • Page 29: Commissioning

    Commissioning Connecting external protective conductor to the enclosure • Always connect the protective conductor to the enclosure (1). • Connect all bare, non-energised metal parts to the protective conductor system. • The cable must be run and fixed close to the enclosure to prevent loosening of the cable.

  • Page 30: Maintenance And Repair

    11.4 Returning the Device Use the "Service form" to return the device when repair/service is required. On the internet site "www.stahl-ex.com" under "Downloads > Customer service": • Download the service form and fill it out. • Send the device along with the service form in the original packaging to R.

  • Page 31: Disposal

    • Ensure environmentally friendly disposal of all components according to the statutory regulations. Accessories and Spare Parts NOTICE Use only original accessories and spare parts by R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com. 168731 / 8225602300 Ex d Enclosure of Sheet Steel / 2014-09-08·BA00·III·en·01...
