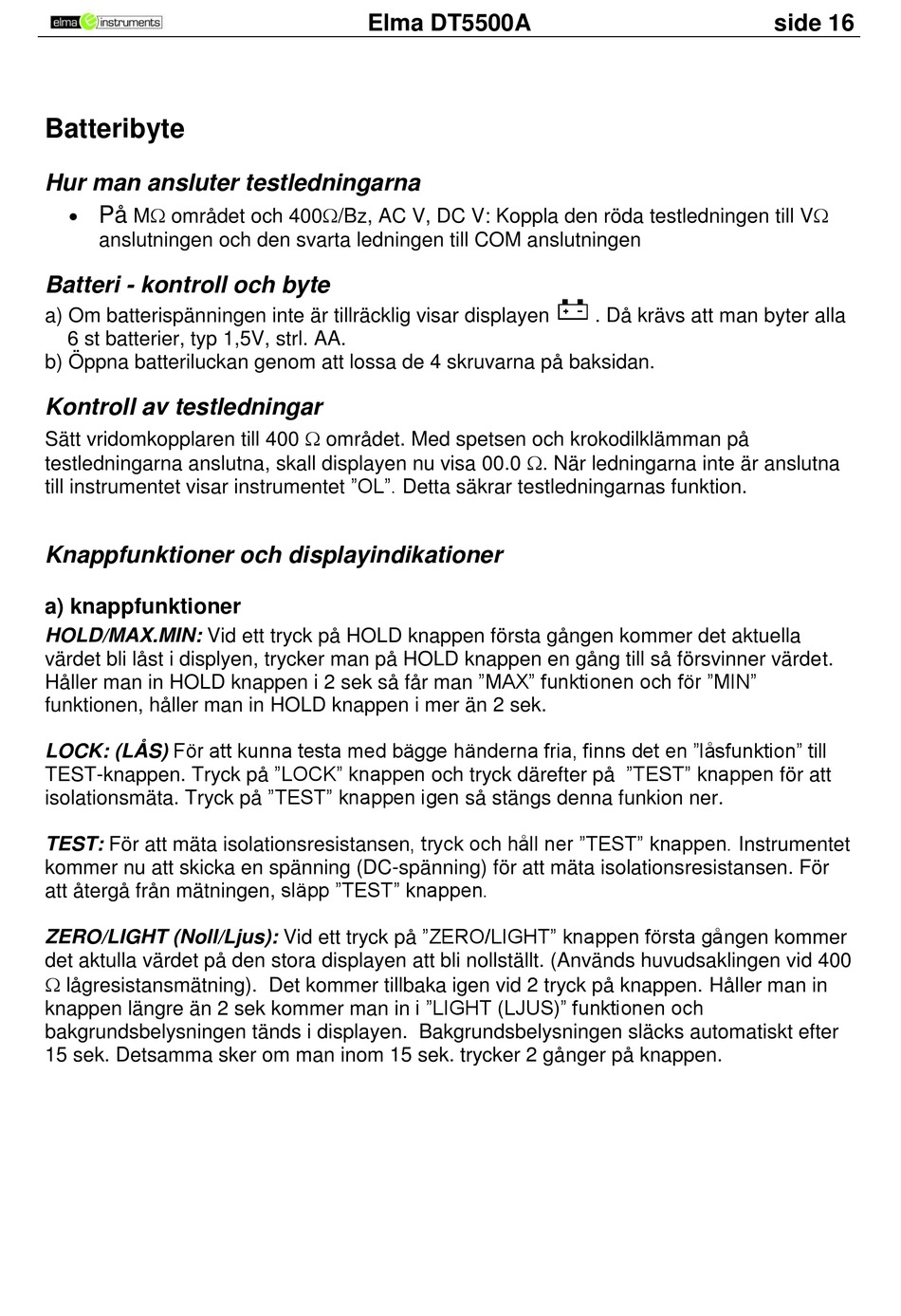

Batteribyte

Hur man ansluter testledningarna


På
M området och 400/Bz, AC V, DC V: Koppla den röda testledningen till V
anslutningen och den svarta ledningen till COM anslutningen

Batteri - kontroll och byte

a) Om batterispänningen inte är tillräcklig visar displayen
6 st batterier, typ 1,5V, strl. AA.
b) Öppna batteriluckan genom att lossa de 4 skruvarna på baksidan.

Kontroll av testledningar

Sätt vridomkopplaren till 400  området. Med spetsen och krokodilklämman på
testledningarna anslutna, skall displayen nu visa 00.0 . När ledningarna inte är anslutna
till instrumentet visar instrumentet "OL". Detta säkrar testledningarnas funktion.

Knappfunktioner och displayindikationer

a) knappfunktioner
HOLD/MAX.MIN: Vid ett tryck på HOLD knappen första gången kommer det aktuella
värdet bli låst i displyen, trycker man på HOLD knappen en gång till så försvinner värdet.
Håller man in HOLD knappen i 2 sek så får man "MAX" funktionen och för "MIN"
funktionen, håller man in HOLD knappen i mer än 2 sek.
LOCK: (LÅS) För att kunna testa med bägge händerna fria, finns det en "låsfunktion" till
TEST-knappen. Tryck på "LOCK" knappen och tryck därefter på "TEST" knappen för att
isolationsmäta. Tryck på "TEST" knappen igen så stängs denna funkion ner.
TEST: För att mäta isolationsresistansen, tryck och håll ner "TEST" knappen. Instrumentet
kommer nu att skicka en spänning (DC-spänning) för att mäta isolationsresistansen. För
att återgå från mätningen, släpp "TEST" knappen.
ZERO/LIGHT (Noll/Ljus): Vid ett tryck på "ZERO/LIGHT" knappen första gången kommer
det aktulla värdet på den stora displayen att bli nollställt. (Används huvudsaklingen vid 400
 lågresistansmätning). Det kommer tillbaka igen vid 2 tryck på knappen. Håller man in
knappen längre än 2 sek kommer man in i "LIGHT (LJUS)" funktionen och
bakgrundsbelysningen tänds i displayen. Bakgrundsbelysningen släcks automatiskt efter
15 sek. Detsamma sker om man inom 15 sek. trycker 2 gånger på knappen.
Elma DT5500A
. Då krävs att man byter alla
side 16
