Stahl SolConeX 8573/13 Series Operating Instructions Manual

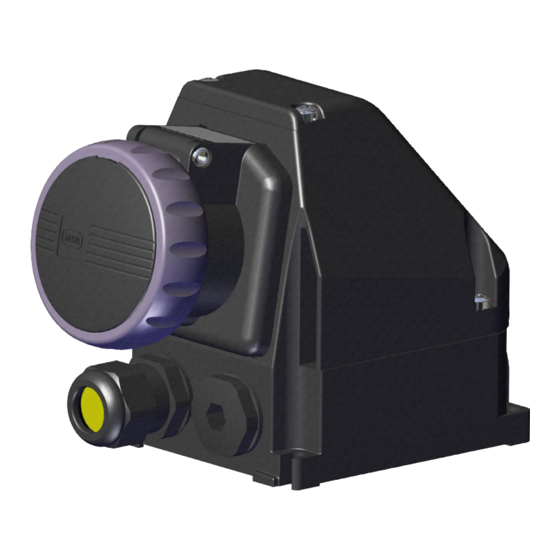

Extra-low voltage wall-mounting socket
Hide thumbs Also See for SolConeX 8573/13 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SolConeX Wandsteckdose
Kleinspannung
SolConeX extra-low voltage
wall-mounting socket
Reihe 8573/13
Series 8573/13
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SolConeX 8573/13 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Stahl SolConeX 8573/13 Series

Summary of Contents for Stahl SolConeX 8573/13 Series

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN SolConeX Wandsteckdose Kleinspannung SolConeX extra-low voltage wall-mounting socket Reihe 8573/13 Series 8573/13...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com SolConeX Wandsteckdose Kleinspannung Reihe 8573/13...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................5 Umbauten und Änderungen ................6...

  • Page 5: De De

    Weitere Dokumente • Datenblatt Steckvorrichtungen SolConeX Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EU-Konformitätserklärung: www.stahl-ex.com. Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage: http://iecex.iec.ch/ Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit: http://www.r-stahl.com/downloads/certificates.html.

  • Page 6: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Gefahr durch spannungsführende Teile Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren.

  • Page 7: Symbole Am Gerät

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 8: Umbauten Und Änderungen

    Funktion und Geräteaufbau Bei Montage und Installation • Montage und Installation nur durch qualifizierte und autorisierte Personen (siehe Abschnitt "Qualifikation des Personals") durchführen lassen. • Gerät nur in Zonen installieren, für die es aufgrund seiner Kennzeichnung geeignet ist. • Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten.
  • Page 9 Technische Daten Technische Daten Explosionsschutz Global (IECEx) Gas und Staub IECEx PTB 16.0029 Ex db eb IIC T6 Gb Ex tb IIIC T70 °C Db Europa (ATEX) Gas und Staub PTB 16 ATEX 1017 E II 2 G Ex db eb IIC T6 Gb E II 2 D Ex tb IIIC T70 °C Db Bescheinigungen und Zertifikate Bescheinigungen...

  • Page 10: Technische Daten

    Die Dichtung ist bei einem Einsatzbereich < -40 °C nur für eine einmalige Montage vorgesehen. Bei Wiedermontage Dichtung tauschen. Gewindegröße Anzugsdrehmoment Anschlussgewinde bei 20 °C M20x1,5 1 Nm M25x1,5 1,5 Nm M32x1,5 2,5 Nm Weitere technische Daten, siehe www.stahl-ex.com. SolConeX Wandsteckdose Kleinspannung 243206 / 857360300020 Reihe 8573/13 2016-11-10·BA00·III·de·00...

  • Page 11: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 17088E00 8573/13 SolConeX Wandsteckdose Kleinspannung Anordnung der Schutzkontaktbuchse...
  • Page 12 Montage und Installation Anordnung der Kontaktbuchsen und Klemmenbezeichnungen 06193E00 06199E00 8573/13 8573/13 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6h-Stellung (Ansicht von der Vorderseite der Steckdose auf die Kontaktbuchsen) Kennfarbe und Anordnung der Kontaktbuchsen und Klemmenbezeichnungen Polzahl Frequenz Spannung Kennfarbe Lage der [Hz] Schutzkontakt-...

  • Page 13: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet. • Bei Einsatz im Außenbereich Gehäuse und explosionsgeschütztes, elektrisches Betriebsmittel mit Schutzdach oder -wand ausrüsten. Gebrauchslage • Klappdeckel nach unten, Anschlussraum nach oben.
  • Page 14 Montage und Installation Unter eine Anschlussklemme können zwei Leiter installiert werden. Leitermaterial und Leiterquerschnitt müssen dann gleich sein. Die Leiter können ohne besondere vorbereitende Maßnahmen angeschlossen werden. • Hutmutter (6) lösen. • Staubschutz (5) entfernen. • Optional: Reduzierdichteinsatz (4b) entfernen. •...

  • Page 15: Inbetriebnahme

    Die Wandsteckdose darf nur in komplett montiertem Zustand betrieben werden. Die Wandsteckdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8570/12 und 8575/12 der Fa. R. STAHL verwendet werden. 243206 / 857360300020 SolConeX Wandsteckdose Kleinspan- 2016-11-10·BA00·III·de·00...

  • Page 16: Instandhaltung, Wartung, Reparatur

    Die geltenden nationalen Bestimmungen im Einsatzland beachten. 10.3 Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. SolConeX Wandsteckdose Kleinspannung 243206 / 857360300020 Reihe 8573/13 2016-11-10·BA00·III·de·00...

  • Page 17: 10.4 Rücksendung

    10.4 Rücksendung Rücksendung bzw. Verpackung der Geräte nur in Absprache mit  R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.

  • Page 18: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile HINWEIS Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. SolConeX Wandsteckdose Kleinspannung 243206 / 857360300020 Reihe 8573/13 2016-11-10·BA00·III·de·00...
  • Page 19 Operating instructions Additional languages www.stahl-ex.com SolConeX extra-low voltage wall-mounting socket Series 8573/13...
  • Page 20 Contents General Information ....................3 Manufacturer .......................3 Information regarding the operating instructions ..........3 Further documents ....................3 Conformity with standards and regulations ............3 Explanation of the symbols .................4 Symbols in these operating instructions .............4 Warning notes .....................4 Symbols on the device ..................5 Safety notes ......................5 Operating instructions storage ................5 Personnel qualification ..................5...

  • Page 21: En En

    • SolConeX plug and socket devices data sheet For further languages, see www.stahl-ex.com. Conformity with standards and regulations See certificates and EU Declaration of Conformity: www.stahl-ex.com. The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: http://www.r-stahl.com/downloads/certificates.html.

  • Page 22: Explanation Of The Symbols

    Explanation of the symbols Explanation of the symbols Symbols in these operating instructions Symbol Meaning Tips and recommendations on the use of the device General danger Danger due to explosive atmosphere Danger due to energised parts Warning notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Page 23: Symbols On The Device

    • Ensure that the contents of these operating instructions are fully understood by the personnel in charge. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data.

  • Page 24: Modifications And Alterations

    Function and device design For assembly and installation • Have mounting and installation performed only by qualified and authorised persons (see "Personnel qualification" section). • The device is only to be installed in zones for which it is suited based on its marking. •...
  • Page 25 Technical data Technical data Explosion Protection Global (IECEx) Gas and dust IECEx PTB 16.0029 Ex db eb IIC T6 Gb Ex tb IIIC T70 °C Db Europe (ATEX) Gas and dust PTB 16 ATEX 1017 E II 2 G Ex db eb IIC T6 Gb E II 2 D Ex tb IIIC T70 °C Db Certifications and certificates Certificates...

  • Page 26: Technical Data

    Replace the seal before mounting it again. Thread size Tightening torque Connection thread at 20 °C M20x1.5 1 Nm M25x1.5 1.5 Nm M32x1.5 2.5 Nm For further technical data, see www.stahl-ex.com. SolConeX extra-low voltage wall-mounting socket 243206 / 857360300020 Series 8573/13 2016-11-10·BA00·III·en·00...

  • Page 27: Transport And Storage

    Transport and storage Transport and storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and installation Dimensions / fastening dimensions Dimensional drawings (all dimensions in mm [inches]) –...
  • Page 28 Mounting and installation Arrangement of socket contacts and terminal markings 06193E00 06199E00 8573/13 8573/13 Arrangement of the socket contacts and terminal markings in the 6h position (view of the socket contacts from the front side of the socket) Colour code and arrangement of socket contacts and terminal markings No.

  • Page 29: Mounting / Dismounting, Operating Position

    Mounting and installation Mounting / dismounting, operating position 7.2.1 Assembly This device is suitable for outdoor and indoor use. • Provide a protective roof or wall if the enclosure and explosion-protected electrical equipment are used outdoors. Operating position • Hinged cover facing downwards, connection chamber facing upwards.
  • Page 30 Mounting and installation • Loosen the cap nut (6). • Remove dust protection (5). • Optional: Remove reduction sealing insert (4b). • Guide the cable through the cable entry. • Tighten the cap nut (6). 15727E00 Legend = sealing ring = Reduction sealing insert (RSI) = connection thread = dust protection...

  • Page 31: Commissioning

    The wall-mounting socket can be switched only with the plug inserted. If the plug has been disconnected, close the hinged cover with the bayonet ring. Only type 8570/12 and 8575/12 plugs from R. STAHL may be used. 243206 / 857360300020 SolConeX extra-low voltage wall-mounting socket 2016-11-10·BA00·III·en·00...

  • Page 32: Maintenance And Repair

    DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. SolConeX extra-low voltage wall-mounting socket 243206 / 857360300020 Series 8573/13 2016-11-10·BA00·III·en·00...

  • Page 33: 10.4 Returning The Device

     Contact the responsible representative at R. STAHL for this. R. STAHL's customer service is available to handle returns if repair or service is required. Only return or package the devices after contacting and consulting R. STAHL! Contact customer service personally.
