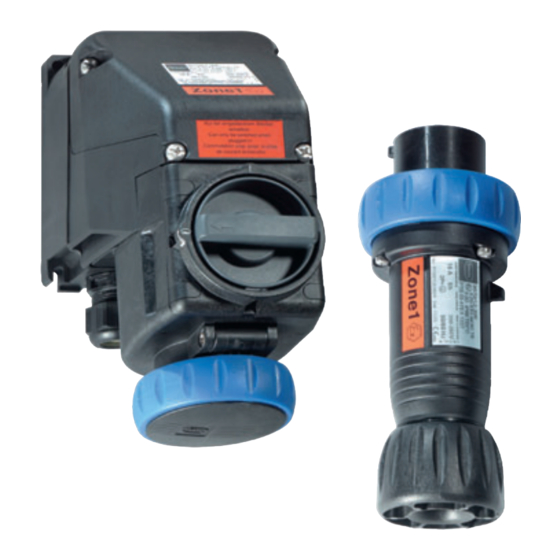

  • Page 1 Betriebsanleitung/Operating Instructions Wandsteckdose, Stecker Wall-mounted Socket, Plug > 8570/11, 8570/12...
  • Page 3 Betriebsanleitung Wandsteckdose, Stecker > 8570/11, 8570/12...

  • Page 4: Table Of Contents

    Installation ......................10 Inbetriebnahme ....................12 Betrieb .........................12 Wartung .......................13 Zubehör und Ersatzteile ..................14 Baumuster-Prüfbescheinigung (1. Seite) ............15 Konformitätserklärung ..................16 Allgemeine Angaben 2.1 Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Telefon: +49 7942 943-0 Telefax: +49 7942 943-4333 Internet: www.stahl.de 2.2 Angaben zur Betriebsanleitung...

  • Page 5: Allgemeine Sicherheitshinweise

    Warnhinweise sind in dieser Betriebsanleitung nach folgendem Schema gegliedert: WARNUNG Art und Quelle der Gefahr! Mögliche Folgen. Maßnahmen zur Vermeidung der Gefahr. Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem gefahrenspezifischen Symbol gekennzeichnet. 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-03-de-31/01/2007 8570/11, 8570/12...

  • Page 6: Vorgesehener Einsatzbereich

    Vorgesehener Einsatzbereich 3.3 Normenkonformität Die Wandsteckdose 8570/11 und der Stecker 8570/12 entsprechen folgenden Bestimmungen und Normen: Richtlinie 94/9/EG EN 50014, EN 50018, EN 50019, EN 50020, EN 50281-1-1 IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-11, IEC 61241-1 EC 60947-3, IEC 60947-4-1, IEC 60309, IEC 60529 Vorgesehener Einsatzbereich Die Wandsteckdose 8570/11 und der Stecker 8570/12 sind explosionsgeschützte...

  • Page 7: Technische Daten

    Technische Daten Technische Daten Steckdose 8570/11 (16 A) Explosionsschutz E II 2 G EEx ed IIC T6 Gasexplosionsschutz E II 2 D IP 66 T80°C Staubexplosionsschutz E II 2 G EEx ed [ia] IIC T6 Sonderausführung mit eigensicheren Hilfskontakten Bescheinigungen...
  • Page 8 8 mm ... 20 mm Kabeldurchmesser Anzugsdrehmoment Klemmen: max. 1,2 Nm Anschlussraumdeckel der Wandsteckdose: max. 1,8 Nm Steckergehäuse: max. 1,0 Nm Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 10338E00 10333E00 8570/11-3.. 8570/11-4.. und 8570/11-5.. Wandsteckdose, Stecker 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-de-31/01/2007...
  • Page 9 2 P + ¿ 3 P + ¿ 3 P + N + ¿ 06190E00 06556E00 06555E00 8570/11-3.. 8570/11-4.. 8570/11-5.. Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6h-Stellung (Ansicht von der Vorderseite der Kragensteckdose auf die Kontaktbuchsen) 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-03-de-31/01/2007 8570/11, 8570/12...

  • Page 10: Transport, Lagerung Und Entsorgung

    Transport, Lagerung und Entsorgung Transport Erschütterungsfrei in Originalkarton, nicht stürzen, vorsichtig handhaben. Lagerung Trocken in Originalverpackung lagern. Lagertemperatur: - 55 °C ... + 80 °C Entsorgung Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen sicherstellen. Wandsteckdose, Stecker 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-de-31/01/2007...

  • Page 11: Montage

    Montage Montage 7.1 Montage Wandsteckdose Typ 8570/11-... Bei freier Witterung das Gehäuse mit Schutzdach oder -wand ausrüsten. Gebrauchslage: Klappdeckel nach unten, Anschlussraum nach oben Wandsteckdose mit vier Schrauben in senkrechter Gebrauchslage an einer ebenen Wand befestigen. Die Befestigungsbohrungen sind als Langlöcher ausgebildet. Dadurch ist ein vertikaler und horizontaler Montageausgleich möglich.

  • Page 12: Installation

    Leiterisolation muss bis an die Klemme heranreichen. Leiter darf beim Abisolieren nicht beschädigt (z.B. eingekerbt) werden. Grundsätzlich Schutzleiter anschließen. 8.1 Installation Wandsteckdose Typ 8570/11 Unter eine Anschlussklemme können zwei Leiter installiert werden. Leitermaterial und Leiterquerschnitt müssen dann gleich sein. Die Leiter können ohne besondere vorbereitende Maßnahmen angeschlossen werden.
  • Page 13 Innendurchmesser der Dichtung ggf. durch Ausschneiden anpassen. Zugentlastung (7) öffnen und um 90° abschwenken. Leitungen in entsprechende Klemmen einführen und festklemmen (max. 1,2 Nm). Die abisolierten Leitungsenden müssen sich vollständig in der Klemme befinden. 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-03-de-31/01/2007 8570/11, 8570/12...

  • Page 14: Inbetriebnahme

    10.1 Betrieb Wandsteckdose Typ 8570/11-... Die Wandsteckdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8570/12 und 8575/12 der Fa. R. STAHL verwendet werden. 10.2 Betrieb Stecker Typ 8570/12-...

  • Page 15: Wartung

    Reinigung mit einem Tuch, Besen, Staubsauger o.Ä. Bei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende Reini- gungsmittel verwenden. Niemals aggressive Reinigungsmittel oder Lösungsmittel verwenden. Eindringen von Wasser und Reinigungsmittel in die Kontaktbuchsen vermeiden. 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-03-de-31/01/2007 8570/11, 8570/12...

  • Page 16: Zubehör Und Ersatzteile

    8570801760 1 Schließer, Goldkontakt 8570804760 10341E00 1 Öffner, Goldkontakt 8570803760 Schutzkappen für Stecker 16 A 3-polig 8570001140 nicht für Ausführung Kleinspannung 05365E00 für Stecker 16 A 4-polig 8570002140 für Stecker 16 A 5-polig 8570003140 Wandsteckdose, Stecker 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-de-31/01/2007...

  • Page 17: Baumuster-Prüfbescheinigung (1. Seite)

    Baumuster-Prüfbescheinigung (1. Seite) 13 Baumuster-Prüfbescheinigung (1. Seite) 8570601300 Wandsteckdose, Stecker S-BA-8570/11/12-03-de-31/01/2007 8570/11, 8570/12...

  • Page 18: Konformitätserklärung

    Konformitätserklärung 14 Konformitätserklärung Wandsteckdose, Stecker 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-de-31/01/2007...
  • Page 19 Operating Instructions Wall-Mounted Socket, Plug > 8570/11, 8570/12...
  • Page 20 Operation ......................12 Maintenance ......................13 Accessories and Spare Parts ................14 Type examination certificate (Page 1) ..............15 Declaration of Conformity ..................16 General Information 2.1 Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Telephone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl.de...

  • Page 21: General Notes Regarding Safety

    Inn these operating instructions, warnings are sub-divided as follows: WARNING The type and source of danger! Possible consequences. Measures for avoiding the danger. They are always identified by the word “WARNING“ and sometimes also have symbol specifying the danger. 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-03-en-31/01/2007 8570/11, 8570/12...

  • Page 22: Intended Area Of Application

    Intended Area of Application 3.3 Conformity to Standards The wall-mounted socket 8570/11 and plug 8570/12 comply with the following directives and standards: Directive 94/9/EC EN 50014, EN 50018, EN 50019, EN 50020, EN 50281-1-1 IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-11, IEC 61241-1...

  • Page 23: Technical Data

    Technical Data Technical Data Socket 8570/11 (16 A) Explosion protection E II 2 G EEx ed IIC T6 Gas explosion protection E II 2 D IP 66 T80°C Dust explosion protection E II 2 G EEx ed [ia] IIC T6...
  • Page 24 Terminals: max. 1.2 Nm Socket connection chamber cover: max. 1.8 Nm Plug shell: max. 1.0 Nm Dimension drawings (all dimensions in mm) - subject to alterations 10338E00 10333E00 8570/11-3.. 8570/11-4.. and 8570/11-5.. Wall-Mounted Socket, Plug 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-en-31/01/2007...
  • Page 25 3 P + N + ¿ 06190E00 06556E00 06555E00 8570/11-3.. 8570/11-4.. 8570/11-5.. Contact layout and terminal markings in the 6 o’clock position (view from the front face of shrouded socket onto the contacts). 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-03-en-31/01/2007 8570/11, 8570/12...

  • Page 26: Transport, Storage And Disposal

    Store in a dry place in its original packaging. Storage temperature range: - 55 °C ... + 80 °C Disposal Ensure that all components are disposed of in an environmentally friendly manner, in accordance with legal regulations. Wall-Mounted Socket, Plug 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-en-31/01/2007...

  • Page 27: Assembly

    Assembly Assembly 7.1 Assembly, wall-mounted socket, type 8570/11-... If exposed to the elements, the casing must be provided with a protective canopy or wall. Position for use: Hinged cover down, connection chamber up Fasten the wall-mounted socket, in a vertical position, to a flat wall, using four screws.

  • Page 28: Installation

    The conductor must not be damaged (e.g. notched) when stripping the insulation. Always connect the protective earth conductor. 8.1 Installation wall-mounted socket, type 8570/11 Two conductors can be clamped under a single terminal. Conductor material and cross sectional area must be identical.The conductors can be connected, without special preparatory measures.
  • Page 29 Open the strain relief (7) and swivel it by 90°. Insert the conductors into the corresponding terminals and clamp them (max. 1.2 Nm). The stripped ends of the wire must be fully within the terminal clamp. 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-03-en-31/01/2007 8570/11, 8570/12...

  • Page 30: Commissioning

    When the plug is disconnected, lock the hinged cover with the bayonet ring. Only type 8570/12 and 8575/12 plugs, manufactured by R. STAHL, must be used. 10.2 Operation, plug, type 8570/12-... If a short circuit occurs in the circuit, to which the plug is connected, check the function of the plug.

  • Page 31: Maintenance

    When cleaning with a damp cloth use water or mild, non-abrasive, non-scratching cleaning agents. Never use aggressive cleaning agents or solvents. Avoid the ingress of water or cleaning agents into the female contacts. 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-03-en-31/01/2007 8570/11, 8570/12...

  • Page 32: Accessories And Spare Parts

    1 NC, gold contact 8570803760 Protection caps for plug 16 A 3 poles 8570001140 not for extra low voltage version 05365E00 for plug 16 A 4 poles 8570002140 for plug 16 A 5 poles 8570003140 Wall-Mounted Socket, Plug 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-en-31/01/2007...

  • Page 33: Type Examination Certificate

    Type examination certificate (Page 1) 13 Type examination certificate (Page 1) 8570601300 Wall-Mounted Socket, Plug S-BA-8570/11/12-03-en-31/01/2007 8570/11, 8570/12...

  • Page 34: Declaration Of Conformity

    Declaration of Conformity 14 Declaration of Conformity Wall-Mounted Socket, Plug 8570601300 8570/11, 8570/12 S-BA-8570/11/12-03-en-31/01/2007...
