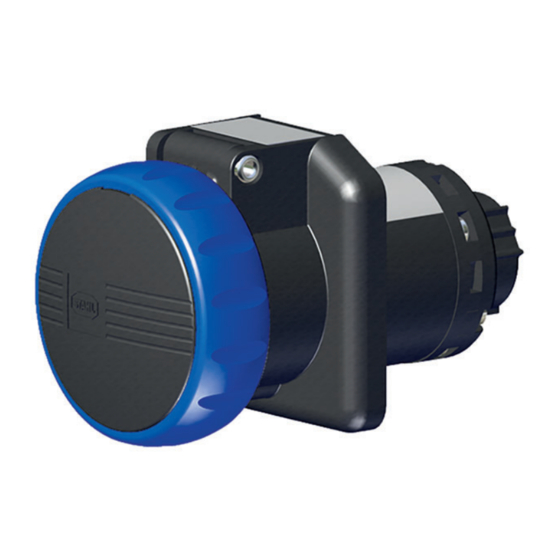

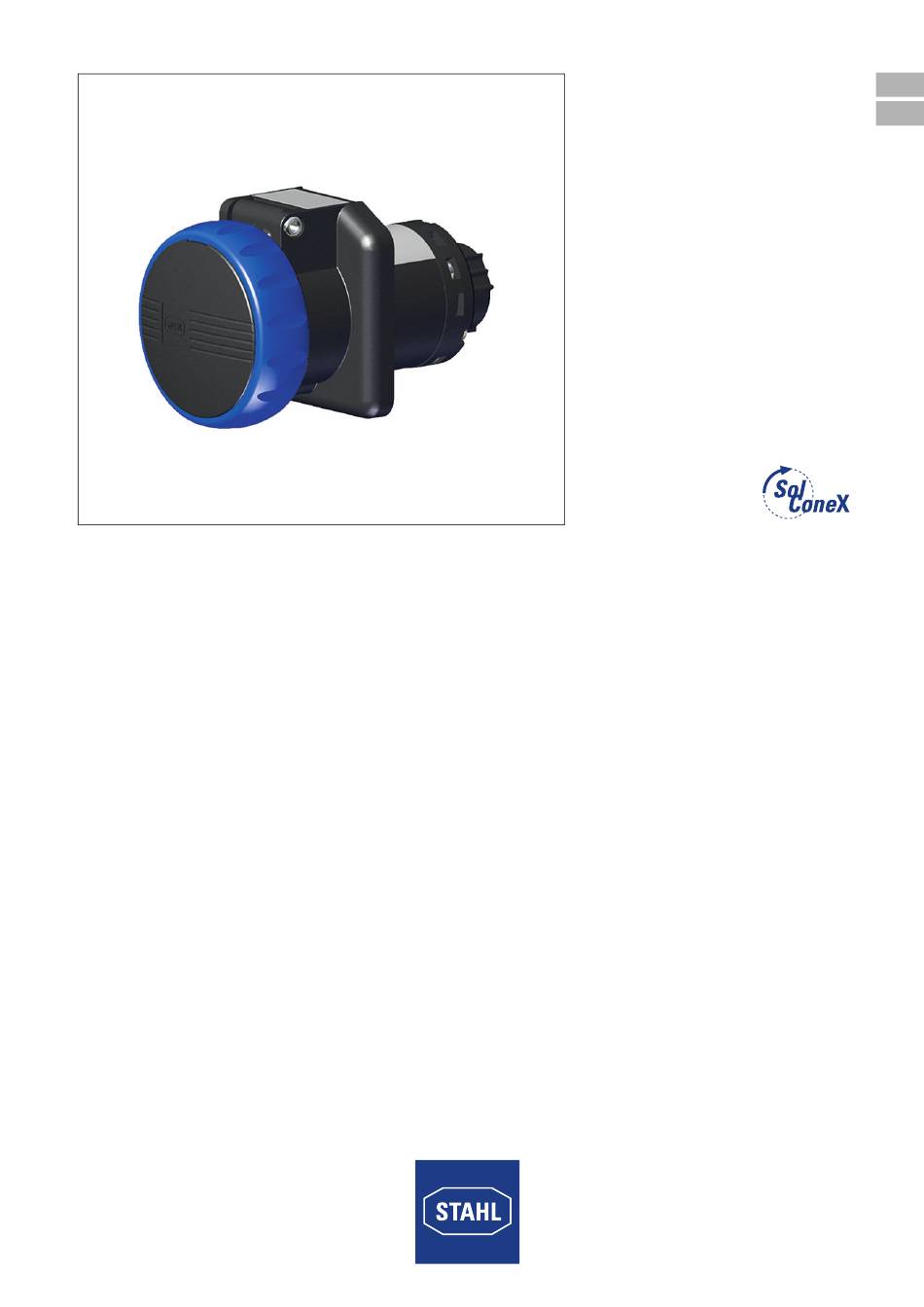

- Page 1 Betriebsanleitung Operating instructions Additional languages www.r-stahl.com DE EN SolConeX Flanschsteckdose kompakt SolConeX compact flange socket Reihe 8572/15 Series 8572/15...
- Page 3 Betriebsanleitung Additional languages www.r-stahl.com SolConeX Flanschsteckdose kompakt Reihe 8572/15...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................6... -
Page 5: De De De
Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Steckvorrichtungen SolConeX Dokumente in weiteren Sprachen, siehe www.r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage: http://iecex.iec.ch/... -
Page 6: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •... -
Page 7: Symbole Am Gerät
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Page 8: De 3.3 Sichere Verwendung
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung. -
Page 9: Funktion Und Geräteaufbau
Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Die Flanschsteckdose 8572/15 ist ein unvollständiges Betriebsmittel und zum Einbau in... -
Page 10: De Technische Daten
Lebensdauer > 5.000 Schaltzyklen (elektrisch und mechanisch) gem. IEC/EN 60309-1 Anzugsdrehmoment Klemmen: 1,2 Nm Weitere technische Daten, siehe www.r-stahl.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. -
Page 11: Montage Und Installation
Montage und Installation Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 20065E00 17090E00 8572/15 SolConeX Flanschsteckdose kompakt Anordnung der Schutzkontaktbuchse Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose Beispiel: Uhrzeit-Stellung 18609E00 200 ... 250 V = 6 h 18442E00 241408 / 857260300010 SolConeX Flanschsteckdose kompakt... - Page 12 Montage und Installation Anordnung der Kontaktbuchsen und Klemmenbezeichnungen 2P + ¿ 1P + N + ¿ 18609E00 19590E00 8572/15 8572/15 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6h- bzw. 4h-Stellung (Ansicht von der Vorderseite der Steckdose auf die Kontaktbuchsen) Kennfarbe und Anordnung der Kontaktbuchsen und Klemmenbezeichnungen Polzahl Frequenz Spannung...
-
Page 13: De 7.2 Montage / Demontage, Gebrauchslage
Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet. Installation GEFAHR Explosionsgefahr durch unzureichende Schutzmaßnahmen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Durch geeignete Leiterauswahl sicherstellen, dass maximal zulässige Leitertemperaturen nicht überschritten werden. -
Page 14: De Inbetriebnahme
Inbetriebnahme • Gehäuse öffnen. • Leitungen durch Leitungseinführung in Anschlussraum führen. • Leitungen abisolieren. • Leitungen in entsprechende Klemmen einführen und 20066E00 festklemmen (Anzugsdrehmoment siehe Kapitel "Technische Daten"). Dabei abisolierte Leitungsenden vollständig unter die Klemme stecken. • Leitungen auf festen Sitz prüfen. •... -
Page 15: Betrieb
Die Flanschsteckdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8570/12 und 8575/12 der Fa. R. STAHL verwendet werden. Beim Stecker 8575/12 reduziert sich die Schutzart im gesteckten Zustand auf IP55. -
Page 16: 10.2 Wartung
GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. GEFAHR Explosionsgefahr durch nicht vorschriftsgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an druckfesten Verbindungen nur in Übereinstimmung mit der Beschreibung des Herstellers... -
Page 17: 10.4 Rücksendung
Reinigung 10.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. - Page 19 Operating instructions Additional languages www.r-stahl.com SolConeX compact flange socket Series 8572/15...
- Page 20 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...
-
Page 21: En En En
• SolConeX plug and socket devices data sheet For documents in additional languages, see www.r-stahl.com. Conformity with Standards and Regulations See certificates and EC Declaration of Conformity: www.r-stahl.com. The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/products/support/downloads/. -
Page 22: Explanation Of The Symbols
Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device General danger Danger due to explosive atmosphere Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation. -
Page 23: Symbols On The Device
Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 24: En 3.3 Safe Use
• Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Before installation, make sure that the device is not damaged. -
Page 25: Function And Device Design
Function and Device Design Function and Device Design DANGER Explosion hazard due to improper use! Non-compliance results in severe or fatal injuries. • Use the device only in accordance with the operating conditions described in these operating instructions. • Use the device only for the intended purpose specified in these operating instructions. -
Page 26: En Technical Data
> 5,000 switching cycles (electrical and mechanical) acc. to IEC/EN 60309-1 Tightening torque Terminals: 1.2 Nm For further technical data, see www.r-stahl.com. Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. -
Page 27: Mounting And Installation
Mounting and Installation Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 20065E00 17090E00 8572/15 SolConeX compact flange socket Arrangement of the earth contact sleeve Position: clock hour position, view: front side of the socket Example: Clock hour position 18609E00 200 to 250 V = 6 h... - Page 28 Mounting and Installation Arrangement of socket contacts and terminal markings 2P + ¿ 1P + N + ¿ 18609E00 19590E00 8572/15 8572/15 Arrangement of the socket contacts and terminal markings in the 6h or 4h position (view of the socket contacts from the front side of the socket) Colour code and arrangement of socket contacts and terminal markings No.
-
Page 29: Mounting / Dismounting, Operating Position
Mounting and Installation Mounting / Dismounting, Operating Position 7.2.1 Assembly This device is suitable for outdoor and indoor use. Installation DANGER Explosion hazard due to insufficient protective measures! Non-compliance results in severe or fatal injuries. • Select suitable cables to ensure that the maximum permissible conductor temperatures are not exceeded. -
Page 30: En Commissioning
Commissioning • Open the enclosure. • Guide the conductors through the cable entry and into the connection chamber. • Strip the conductors. • Insert the conductors into the corresponding terminals and 20066E00 clamp them (for tightening torque, see chapter "Technical data"). Insert the stripped cable ends completely under the terminal. -
Page 31: Operation
If the plug has been disconnected, lock the hinged cover with the bayonet ring. Only type 8570/12 and 8575/12 plugs from R. STAHL may be used. When plugged in, the degree of protection of the 8575/12 plug is reduced to IP55. -
Page 32: En En
Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. -
Page 33: 10.4 Returning The Device
• Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the www.r-stahl.com website.
