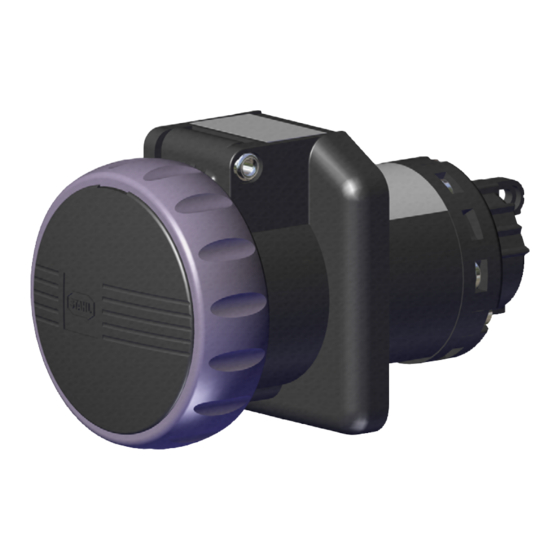

Stahl SolConeX 8573/15 Series Operating Instructions Manual

Extra-low voltage flange socket
Hide thumbs Also See for SolConeX 8573/15 Series:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SolConeX
Flanschsteckdose Kleinspannung
Reihe 8573/15
Betriebsanleitung
Additional languages www.r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Advertisement

loading
Need help?

Need help?

Do you have a question about the SolConeX 8573/15 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Stahl SolConeX 8573/15 Series

Summary of Contents for Stahl SolConeX 8573/15 Series

  • Page 1 Betriebsanleitung Additional languages www.r-stahl.com SolConeX Flanschsteckdose Kleinspannung Reihe 8573/15...
  • Page 2 Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................6...
  • Page 3 Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Steckvorrichtungen SolConeX Dokumente in weiteren Sprachen, siehe www.r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...
  • Page 4 Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...
  • Page 5 Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...
  • Page 6 • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
  • Page 7 Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Die Flanschsteckdose 8573/15 ist ein unvollständiges Betriebsmittel und zum Einbau in...
  • Page 8 Technische Daten Technische Daten Vorsicherung ohne 16 A gG thermischen Schutz 35 A gG thermischem Schutz Umgebungsbedingungen Umgebungs- -50 ... +60 °C, temperatur -40 ... +60 °C, optional (silikonfrei) Bei Frequenzen < 100 Hz Umgebungs- Ta ( +40 °C Ta ( +55 °C Ta ( +60 °C temperatur Leiterquerschnitt...
  • Page 9 > 5.000 Schaltzyklen (elektrisch und mechanisch) gem. IEC/EN 60309-1 Anzugsdrehmoment Klemmen: 1,2 Nm Befestigungsschrauben der Flanschsteckdose: max. 2,3 Nm Weitere technische Daten, siehe www.r-stahl.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
  • Page 10 Montage und Installation Anordnung der Schutzkontaktbuchse Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose Beispiel: Uhrzeit-Stellung 06199E00 40 ... 50 V = 12 h 16708E00 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen 06199E00 06193E00 8573/15 8573/15 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 12h-Stellung (Ansicht von der Vorderseite der Steckdose auf die Kontaktbuchsen) Kennfarbe und Anordnung der Kontaktbuchsen und Klemmenbezeichnungen Polzahl...
  • Page 11 Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet. Installation GEFAHR Explosionsgefahr durch unzureichende Schutzmaßnahmen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Durch geeignete Leiterauswahl sicherstellen, dass maximal zulässige Leitertemperaturen nicht überschritten werden.
  • Page 12 Inbetriebnahme • Gehäuse öffnen. • Leitungen durch Leitungseinführung in Anschlussraum führen. • Leitungen abisolieren. • Leitungen in entsprechende Klemmen einführen und 20066E00 festklemmen (Anzugsdrehmoment siehe Kapitel "Technische Daten"). Dabei abisolierte Leitungsenden vollständig unter die Klemme stecken. • Leitungen auf festen Sitz prüfen. •...
  • Page 13 Die Flanschsteckdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8573/12 und 8575/12 der Fa. R. STAHL verwendet werden. Beim Stecker 8575/12 reduziert sich die Schutzart im gesteckten Zustand auf IP55.
  • Page 14 GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. GEFAHR Explosionsgefahr durch nicht vorschriftsgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an druckfesten Verbindungen nur in Übereinstimmung mit der Beschreibung des Herstellers...
  • Page 15 Reinigung 10.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
  • Page 17 Operating instructions Additional languages www.r-stahl.com SolConeX extra-low voltage flange socket Series 8573/15...
  • Page 18 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...
  • Page 19 • SolConeX plug and socket devices data sheet For documents in additional languages, see www.r-stahl.com. Conformity with Standards and Regulations See certificates and EC Declaration of Conformity: www.r-stahl.com. The device has IECEx approval. For certificate please refer to the IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/products/support/downloads/.
  • Page 20 Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device General danger Danger due to explosive atmosphere Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.
  • Page 21 Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...
  • Page 22 • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Before installation, make sure that the device is not damaged.
  • Page 23 Function and Device Design Function and Device Design DANGER Explosion hazard due to improper use! Non-compliance results in severe or fatal injuries. • Use the device only in accordance with the operating conditions described in these operating instructions. • Use the device only for the intended purpose specified in these operating instructions.
  • Page 24 Technical Data Technical Data Back-up fuse without thermal 16 A gG protection with thermal 35 A gG protection Ambient conditions Ambient temperature -50 to +60 °C, -40 to +60 °C, optional (silicone-free) For frequencies < 100 Hz Ambient Ta ( +40 °C Ta ( +55 °C Ta ( +60 °C temperature...
  • Page 25 Tightening torque Terminals: 1.2 Nm Mounting screw of the flange socket: max. 2.3 Nm For further technical data, see www.r-stahl.com. Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free.
  • Page 26 Mounting and Installation Arrangement of the earth contact sleeve Position: clock hour position, view: front side of the socket Example: Clock hour position 06199E00 40 to 50 V = 12 h 16708E00 Arrangement of socket contacts and terminal markings 06199E00 06193E00 8573/15 8573/15...
  • Page 27 Mounting and Installation Mounting / Dismounting, Operating Position 7.2.1 Assembly This device is suitable for outdoor and indoor use. Installation DANGER Explosion hazard due to insufficient protective measures! Non-compliance results in severe or fatal injuries. • Select suitable cables to ensure that the maximum permissible conductor temperatures are not exceeded.
  • Page 28 Commissioning • Open the enclosure. • Guide the conductors through the cable entry and into the connection chamber. • Strip the conductors. • Insert the conductors into the corresponding terminals and 20066E00 clamp them (for tightening torque, see chapter "Technical data"). Insert the stripped cable ends completely under the terminal.
  • Page 29 If the plug has been disconnected, lock the hinged cover with the bayonet ring. Only type 8573/12 and 8575/12 plugs from R. STAHL may be used. When plugged in, the degree of protection of the 8575/12 plug is reduced to IP55.
  • Page 30 Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries.
  • Page 31 • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the www.r-stahl.com website.
