Staubli M-PZ-T2600 Operating Instructions Manual

MA226 (de_en)
Bedienungsanleitung

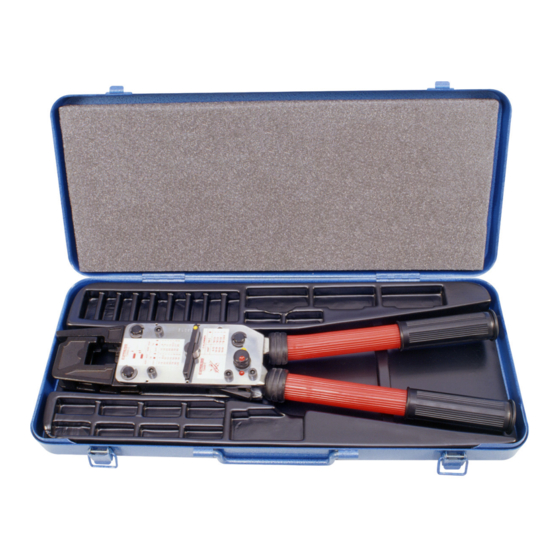

Crimpzange M-PZ-T2600
Inhalt
Sicherheitshinweise2
Bedienung ���������������������������������������������������������������������������������3
1
Tab. 1
Typ Bestell-Nr.
Pos.
Type Order No.
1 M-PZ-T2600
1)
2 TB8-17
3 TB9-13
4 TB11-14,5
5 TB7-20
6 TB10-16 70740104
3)
7 TB12-14 11009912
3)
1) Crimpzange inkl� Box, ohne Crimpeinsatz�
Crimpeinsatz separat bestellen� Crimpeinsatz sind zweiseitig verwendbar�
2)
Ziffern 8 & 17, 9 & 13, 11 & 14,5, 10 & 16, 12 & 14 oder 7 & 20 = Crimphülsen-
durchmesser�
3) Nur für Crimpkabelschuhe gemäß DIN 46234
Bezeichnung
Description
18�3710 Crimpzange / Crimping pliers
18�3711 Crimpeinsatz
2)
18�3712 Crimpeinsatz
2)
18�3713 Crimpeinsatz 2)
18�3714 Crimpeinsatz
2)
Crimpeinsatz
2)
Crimpeinsatz
2)
MA226 (de_en)

Operating instructions

Crimping pliers M-PZ-T2600
Content
Safety Instructions 2
Operating �����������������������������������������������������������������������������������3
für Leiterquerschnitt
for conductor cross
section
mm²
10 & 70
/ Crimping die
2)
16 & 35
/ Crimping die
2)
25 & 50
/ Crimping die 2)
/ Crimping die
2)
/ Crimping die
2)
/ Crimping die
2)
1) Crimping pliers with box, without crimping die�
Crimping die to order separately� Each insert can be used on 2 sides�
2)
Numerals 8 & 17, 9 & 13, 11 & 14,5, 10 & 16, 12 & 14 or 7 & 20 = diameter of
crimping sleeves�
3) Only for crimp cable lugs according to DIN 46234
2 3 4
Prüfmass
Control dimension
(X)
X
mm
– –
6,3/13,4
7,3/10,2
8,8/11,4
95 15,8
25 8,2
35 10,2
5 6 7
Abisolierlänge
Stripping length
mm
–
13/26
13/16
16/23
28
11
12
1 / 8
