MA224 (de_en)
Bedienungsanleitung

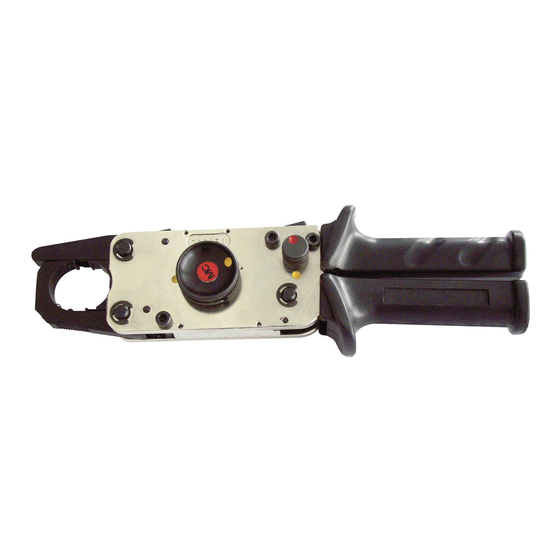

Crimpzange M-PZ13
Inhalt
Sicherheitshinweise2
Funktionsprüfung der Crimpzange ��������������������������������������������5
Prüfmaterial �������������������������������������������������������������������������������5
1
Typ
Position
Type
1 M-PZ13
1)
Crimpeinsätze zu M-PZ13 / Crimping dies to M-PZ13
2 MES-PZ-TB5/6
3 MES-PZ-TB8/10
4 MES-PZ-TB9/16
5 MES-PZ-TB11/25
6 MES-PZ-TB13/35
Crimpzange ohne Crimpeinsätze� Bitte separat bestellen / Crimping pliers without crimping dies� Please order separately
1)
Keine Bündelleitung verwenden! / Do not use bundled leads!
2)
2 3 4
Bestell-Nr.
Order No.
18�3700
18�3701
18�3702
18�3703
18�3704
18�3705
MA224 (de_en)

Operating instructions

Crimping pliers M-PZ13
Content
Safety Instructions 2
Function test of the crimping pliers �������������������������������������������5
Test equipment ��������������������������������������������������������������������������5
5 6
für Leiterquerschnitt
for conductor cross section
mm²
6
10
2)
16
2)
25
2)
35
Prüfmass
Control dimension
AWG mm
10
8
6
4
2
X
-
4,3
6,2
7,1
8,3
10,0
1 / 8
