Staubli M-PZ13 Operating Instructions Manual

MA224 (it_en) MA000 (de_en)
Montageanleitung Istruzioni d'uso
Pinza per crimpare M-PZ13
Indice
Istruzioni per la sicurezza ������������������������������������������������������������2
Prova funzionale della pinza per crimpare ���������������������������������5
Materiale di prova ����������������������������������������������������������������������5
1
Tipo
Pos.
Type
1 M-PZ13
1)
Inserti per M-PZ13 / Crimping dies to M-PZ13
2 MES-PZ-TB5/6
3 MES-PZ-TB8/10
4 MES-PZ-TB9/16
5 MES-PZ-TB11/25
6 MES-PZ-TB13/35
Pinza per crimpare senza inserti� Si prega di ordinare separatamente / Crimping pliers without crimping dies� Please order separately
1)
Non utilizzare cavi con conduttori a fascio! / Do not use bundled leads!
2)
2 3 4
N. d'ordine
Order No.
18�3700
18�3701
18�3702
18�3703
18�3704
18�3705
MA224 (it_en) MA000 (de_en)
Operating instructions Assembly instructions

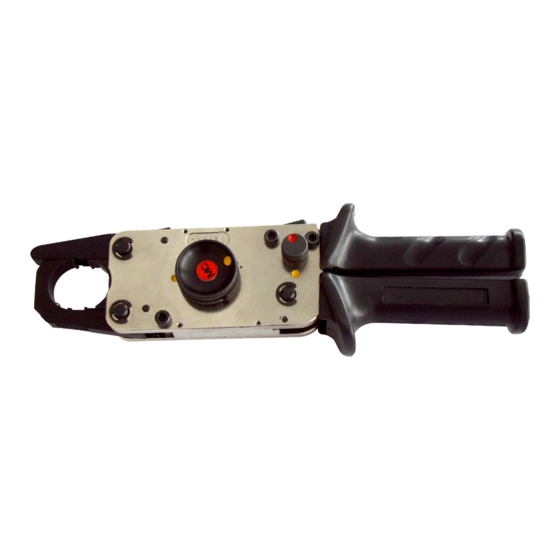

Crimping pliers M-PZ13
Content
Safety Instructions ����������������������������������������������������������������������2
Function test of the crimping pliers �������������������������������������������5
Test equipment ��������������������������������������������������������������������������5
5 6
Sezione del conduttore
for conductor cross section
mm²
6
10
2)
16
2)
25
2)
35
Dimenzione di prova
Control dimension
AWG mm
10
8
6
4
2
X
-
4,3
6,2
7,1
8,3
10,0
