Staubli M-PZ13 Operating Instructions Manual

MA224 (pt_en) MA000 (de_en)
Montageanleitung Instruções de operação

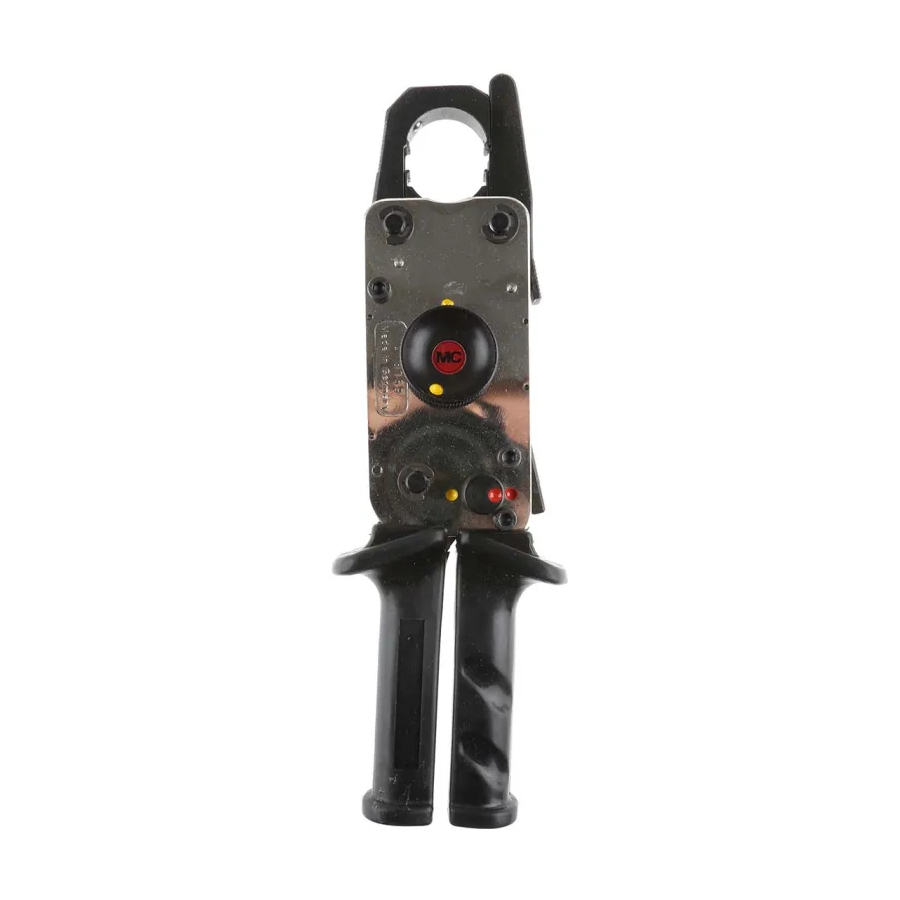

Alicates de cravar M-PZ13
Sumário
Instruções de segurança ������������������������������������������������������������2
Teste de funcionamento do alicate de cravar ����������������������������5
Material de ensaio ���������������������������������������������������������������������5
1
Tipo
Pos.
Type
1 M-PZ13
1)
Adaptadores para o M-PZ13 / Crimping dies to M-PZ13
2 MES-PZ-TB5/6
3 MES-PZ-TB8/10
4 MES-PZ-TB9/16
5 MES-PZ-TB11/25
6 MES-PZ-TB13/35
Alicate de cravar sem adaptador� Favor encomendar separadamente / Crimping pliers without crimping dies� Please order separately
1)
Não utilizar feixe de cabos! / Do not use bundled leads!
2)
2 3 4
N. encomenda
Order No.
18�3700
18�3701
18�3702
18�3703
18�3704
18�3705
MA224 (pt_en) MA000 (de_en)
Operating instructions Assembly instructions
Crimping pliers M-PZ13
Content
Safety Instructions ����������������������������������������������������������������������2
Function test of the crimping pliers �������������������������������������������5
Test equipment ��������������������������������������������������������������������������5
5 6
Para a secção do condutor
for conductor cross section
mm²
6
10
2)
16
2)
25
2)
35
Dimensão de teste
Control dimension
AWG mm
10
8
6
4
2
X
-
4,3
6,2
7,1
8,3
10,0
