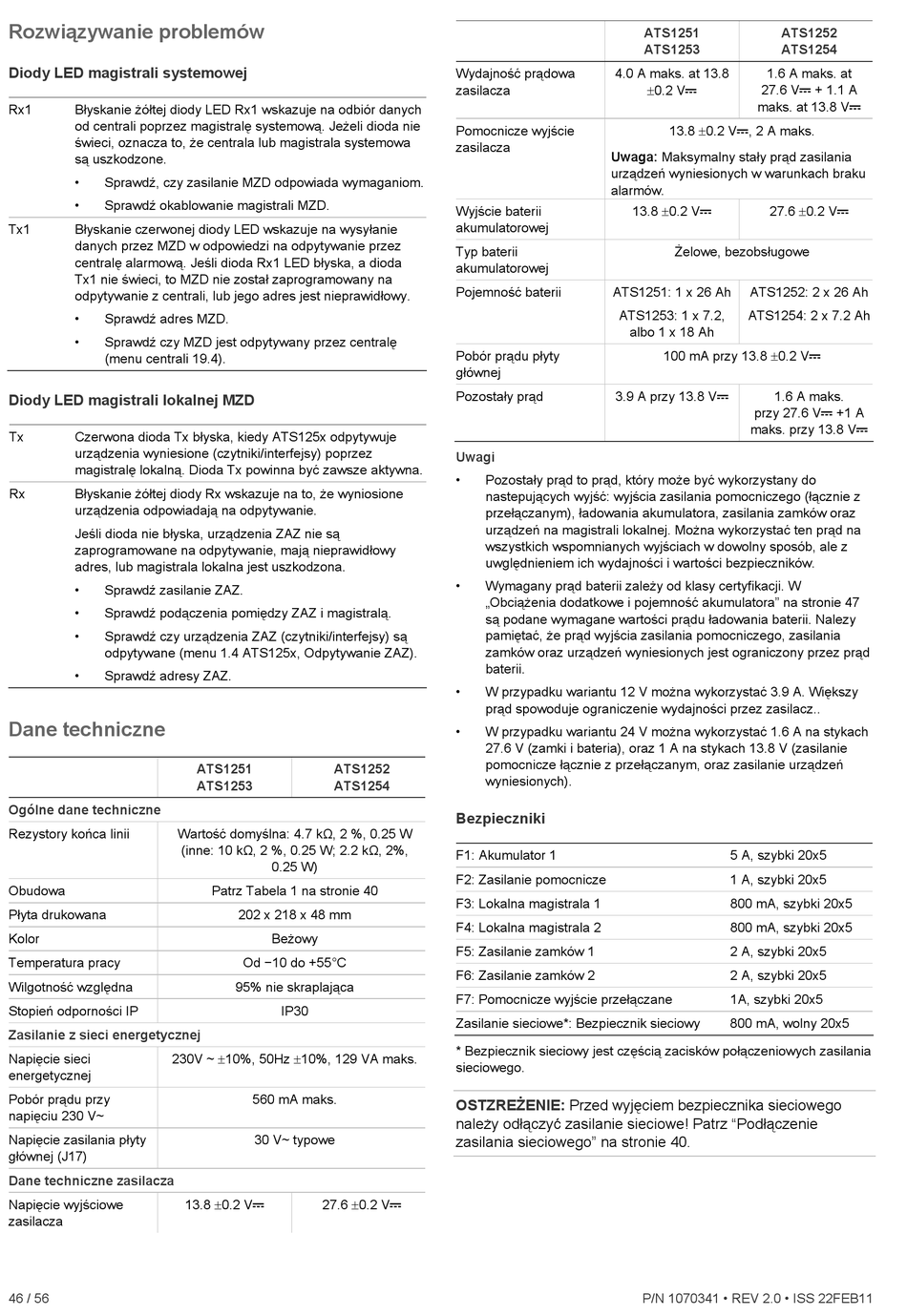

Rozwiązywanie problemów
Diody LED magistrali systemowej
Rx1 Błyskanie żółtej diody LED Rx1 wskazuje na odbiór danych
od centrali poprzez magistralę systemową. Jeżeli dioda nie
świeci, oznacza to, że centrala lub magistrala systemowa
są uszkodzone.
• Sprawdź, czy zasilanie MZD odpowiada wymaganiom.
• Sprawdź okablowanie magistrali MZD.
Tx1 Błyskanie czerwonej diody LED wskazuje na wysyłanie
danych przez MZD w odpowiedzi na odpytywanie przez
centralę alarmową. Jeśli dioda Rx1 LED błyska, a dioda
Tx1 nie świeci, to MZD nie został zaprogramowany na
odpytywanie z centrali, lub jego adres jest nieprawidłowy.
• Sprawdź adres MZD.
• Sprawdź czy MZD jest odpytywany przez centralę
(menu centrali 19.4).
Diody LED magistrali lokalnej MZD
Tx Czerwona dioda Tx błyska, kiedy ATS125x odpytywuje
urządzenia wyniesione (czytniki/interfejsy) poprzez
magistralę lokalną. Dioda Tx powinna być zawsze aktywna.
Rx Błyskanie żółtej diody Rx wskazuje na to, że wyniosione
urządzenia odpowiadają na odpytywanie.
Jeśli dioda nie błyska, urządzenia ZAZ nie są
zaprogramowane na odpytywanie, mają nieprawidłowy
adres, lub magistrala lokalna jest uszkodzona.
• Sprawdź zasilanie ZAZ.
• Sprawdź podączenia pomiędzy ZAZ i magistralą.
• Sprawdź czy urządzenia ZAZ (czytniki/interfejsy) są
odpytywane (menu 1.4 ATS125x, Odpytywanie ZAZ).
• Sprawdź adresy ZAZ.

Dane techniczne

Ogólne dane techniczne
Rezystory końca linii Wartość domyślna: 4.7 kΩ, 2 %, 0.25 W
Obudowa
Płyta drukowana
Kolor
Temperatura pracy
Wilgotność względna
Stopień odporności IP
Zasilanie z sieci energetycznej
230V ~ 10%, 50Hz 10%, 129 VA maks.
Napięcie sieci
energetycznej
Pobór prądu przy
napięciu 230 V~
Napięcie zasilania płyty
głównej (J17)
Dane techniczne zasilacza
Napięcie wyjściowe
zasilacza
46 / 56
ATS1251 ATS1252
ATS1253 ATS1254
(inne: 10 kΩ, 2 %, 0.25 W; 2.2 kΩ, 2%,
0.25 W)
Patrz Tabela 1 na stronie 40
202 x 218 x 48 mm
Beżowy
Od −10 do +55°C
95% nie skraplająca
IP30
560 mA maks.
30 V~ typowe
13.8 0.2 V 27.6 0.2 V
Wydajność prądowa 4.0 A maks. at 13.8
zasilacza
Pomocnicze wyjście
zasilacza
Uwaga: Maksymalny stały prąd zasilania
urządzeń wyniesionych w warunkach braku
alarmów.
Wyjście baterii
akumulatorowej
Typ baterii
akumulatorowej
Pojemność baterii ATS1251: 1 x 26 Ah
ATS1253: 1 x 7.2,
Pobór prądu płyty
głównej
Pozostały prąd 3.9 A przy 13.8 V
Uwagi
• Pozostały prąd to prąd, który może być wykorzystany do
nastepujących wyjść: wyjścia zasilania pomocniczego (łącznie z
przełączanym), ładowania akumulatora, zasilania zamków oraz
urządzeń na magistrali lokalnej. Można wykorzystać ten prąd na
wszystkich wspomnianych wyjściach w dowolny sposób, ale z
uwględnieniem ich wydajności i wartości bezpieczników.
• Wymagany prąd baterii zależy od klasy certyfikacji. W
„Obciążenia dodatkowe i pojemność akumulatora" na stronie 47
są podane wymagane wartości prądu ładowania baterii. Nalezy
pamiętać, że prąd wyjścia zasilania pomocniczego, zasilania
zamków oraz urządzeń wyniesionych jest ograniczony przez prąd
baterii.
• W przypadku wariantu 12 V można wykorzystać 3.9 A. Większy
prąd spowoduje ograniczenie wydajności przez zasilacz..
• W przypadku wariantu 24 V można wykorzystać 1.6 A na stykach
27.6 V (zamki i bateria), oraz 1 A na stykach 13.8 V (zasilanie
pomocnicze łącznie z przełączanym, oraz zasilanie urządzeń
wyniesionych).
Bezpieczniki
F1: Akumulator 1
F2: Zasilanie pomocnicze
F3: Lokalna magistrala 1
F4: Lokalna magistrala 2
F5: Zasilanie zamków 1
F6: Zasilanie zamków 2
F7: Pomocnicze wyjście przełączane
Zasilanie sieciowe*: Bezpiecznik sieciowy
* Bezpiecznik sieciowy jest częścią zacisków połączeniowych zasilania
sieciowego.
OSTZREŻENIE: Przed wyjęciem bezpiecznika sieciowego
należy odłączyć zasilanie sieciowe! Patrz "Podłączenie
zasilania sieciowego" na stronie 40.
ATS1251 ATS1252
ATS1253 ATS1254
1.6 A maks. at
0.2 V
27.6 V + 1.1 A
maks. at 13.8 V
13.8 0.2 V, 2 A maks.
13.8 0.2 V 27.6 0.2 V
Żelowe, bezobsługowe
ATS1252: 2 x 26 Ah
ATS1254: 2 x 7.2 Ah
albo 1 x 18 Ah
100 mA przy 13.8 0.2 V
1.6 A maks.
przy 27.6 V +1 A
maks. przy 13.8 V
5 A, szybki 20x5
1 A, szybki 20x5
800 mA, szybki 20x5
800 mA, szybki 20x5
2 A, szybki 20x5
2 A, szybki 20x5
1A, szybki 20x5
800 mA, wolny 20x5
P/N 1070341 • REV 2.0 • ISS 22FEB11
