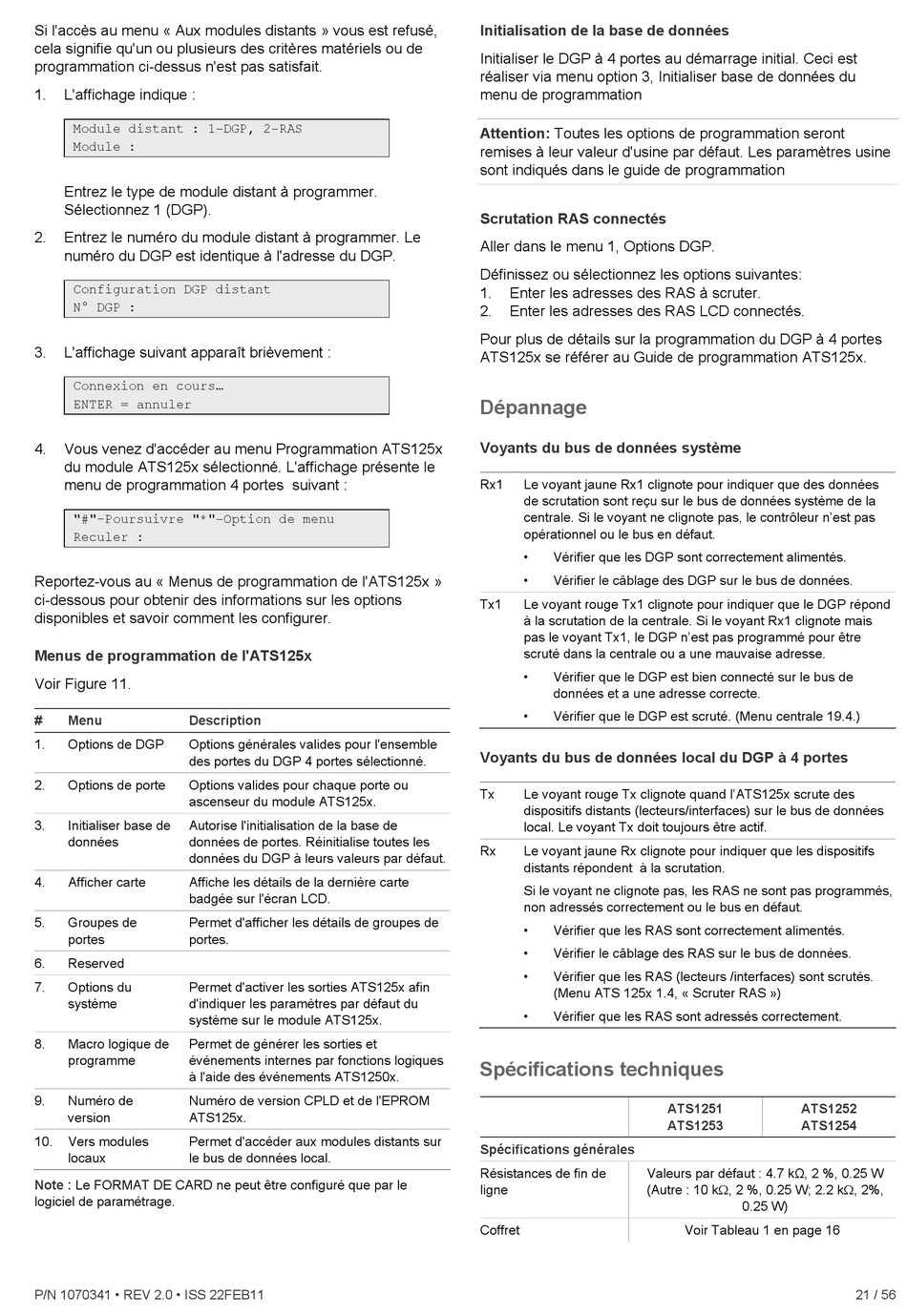

Si l'accès au menu « Aux modules distants » vous est refusé,
cela signifie qu'un ou plusieurs des critères matériels ou de
programmation ci-dessus n'est pas satisfait.
1.
L'affichage indique :
Module distant : 1-DGP, 2-RAS
Module :
Entrez le type de module distant à programmer.
Sélectionnez 1 (DGP).
2.
Entrez le numéro du module distant à programmer. Le
numéro du DGP est identique à l'adresse du DGP.
Configuration DGP distant
N° DGP :
3.
L'affichage suivant apparaît brièvement :
Connexion en cours...
ENTER = annuler
4.
Vous venez d'accéder au menu Programmation ATS125x
du module ATS125x sélectionné. L'affichage présente le
menu de programmation 4 portes suivant :
"#"–Poursuivre "*"-Option de menu
Reculer :
Reportez-vous au « Menus de programmation de l'ATS125x »
ci-dessous pour obtenir des informations sur les options
disponibles et savoir comment les configurer.
Menus de programmation de l'ATS125x
Voir Figure 11.
#
Menu
Description
1.
Options de DGP
Options générales valides pour l'ensemble
des portes du DGP 4 portes sélectionné.
2.
Options de porte
Options valides pour chaque porte ou
ascenseur du module ATS125x.
3.
Initialiser base de
Autorise l'initialisation de la base de
données
données de portes. Réinitialise toutes les
données du DGP à leurs valeurs par défaut.
4.
Afficher carte
Affiche les détails de la dernière carte
badgée sur l'écran LCD.
5.
Groupes de
Permet d'afficher les détails de groupes de
portes
portes.
6.
Reserved
7.
Options du
Permet d'activer les sorties ATS125x afin
système
d'indiquer les paramètres par défaut du
système sur le module ATS125x.
8.
Macro logique de
Permet de générer les sorties et
programme
événements internes par fonctions logiques
à l'aide des événements ATS1250x.
9.
Numéro de
Numéro de version CPLD et de l'EPROM
version
ATS125x.
10.
Vers modules
Permet d'accéder aux modules distants sur
locaux
le bus de données local.
Note :
Le FORMAT DE CARD ne peut être configuré que par le
logiciel de paramétrage.
P/N 1070341 • REV 2.0 • ISS 22FEB11
Initialisation de la base de données
Initialiser le DGP à 4 portes au démarrage initial. Ceci est
réaliser via menu option 3, Initialiser base de données du
menu de programmation
Attention:
Toutes les options de programmation seront
remises à leur valeur d'usine par défaut. Les paramètres usine
sont indiqués dans le guide de programmation
Scrutation RAS connectés
Aller dans le menu 1, Options DGP.
Définissez ou sélectionnez les options suivantes:
1.
Enter les adresses des RAS à scruter.
2.
Enter les adresses des RAS LCD connectés.
Pour plus de détails sur la programmation du DGP à 4 portes
ATS125x se référer au Guide de programmation ATS125x.
Dépannage
Voyants du bus de données système
Rx1
Le voyant jaune Rx1 clignote pour indiquer que des données
de scrutation sont reçu sur le bus de données système de la
centrale. Si le voyant ne clignote pas, le contrôleur n'est pas
opérationnel ou le bus en défaut.
Vérifier que les DGP sont correctement alimentés.
Vérifier le câblage des DGP sur le bus de données.
Tx1
Le voyant rouge Tx1 clignote pour indiquer que le DGP répond
à la scrutation de la centrale. Si le voyant Rx1 clignote mais
pas le voyant Tx1, le DGP n'est pas programmé pour être
scruté dans la centrale ou a une mauvaise adresse.
Vérifier que le DGP est bien connecté sur le bus de
données et a une adresse correcte.
Vérifier que le DGP est scruté. (Menu centrale 19.4.)
Voyants du bus de données local du DGP à 4 portes
Tx
Le voyant rouge Tx clignote quand l'ATS125x scrute des
dispositifs distants (lecteurs/interfaces) sur le bus de données
local. Le voyant Tx doit toujours être actif.
Rx
Le voyant jaune Rx clignote pour indiquer que les dispositifs
distants répondent à la scrutation.
Si le voyant ne clignote pas, les RAS ne sont pas programmés,
non adressés correctement ou le bus en défaut.
Vérifier que les RAS sont correctement alimentés.
Vérifier le câblage des RAS sur le bus de données.
Vérifier que les RAS (lecteurs /interfaces) sont scrutés.
(Menu ATS 125x 1.4, « Scruter RAS »)
Vérifier que les RAS sont adressés correctement.
Spécifications techniques
Spécifications générales
Résistances de fin de
Valeurs par défaut : 4.7 kΩ, 2 %, 0.25 W
ligne
(Autre : 10 k, 2 %, 0.25 W; 2.2 k, 2%,
Coffret
ATS1251
ATS1252
ATS1253
ATS1254
0.25 W)
Voir Tableau 1 en page 16
