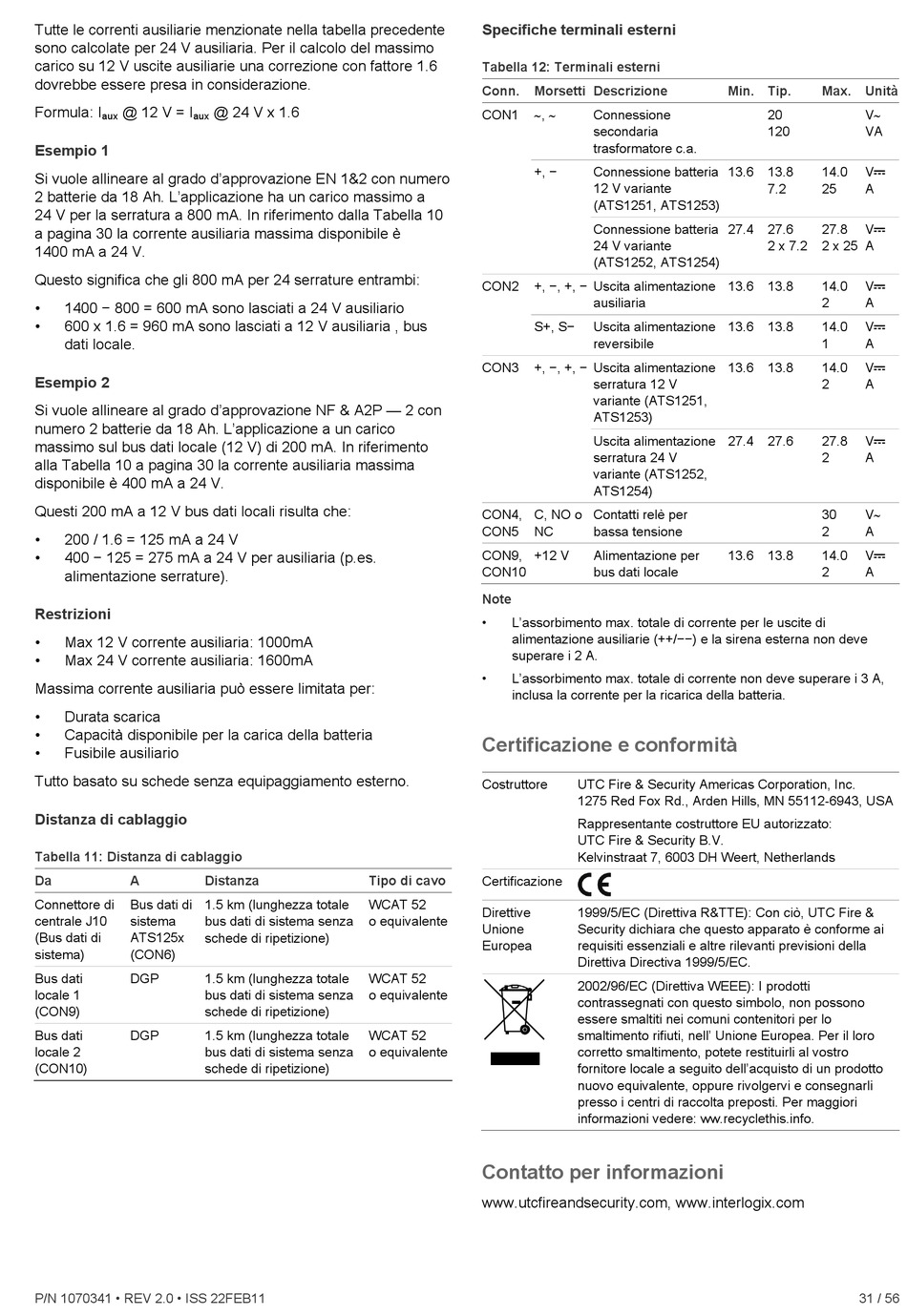

Tutte le correnti ausiliarie menzionate nella tabella precedente
sono calcolate per 24 V ausiliaria. Per il calcolo del massimo
carico su 12 V uscite ausiliarie una correzione con fattore 1.6
dovrebbe essere presa in considerazione.
Formula: I @ 12 V = I
aux aux
Esempio 1
Si vuole allineare al grado d'approvazione EN 1&2 con numero
2 batterie da 18 Ah. L'applicazione ha un carico massimo a
24 V per la serratura a 800 mA. In riferimento dalla Tabella 10
a pagina 30 la corrente ausiliaria massima disponibile è
1400 mA a 24 V.
Questo significa che gli 800 mA per 24 serrature entrambi:
• 1400 − 800 = 600 mA sono lasciati a 24 V ausiliario
• 600 x 1.6 = 960 mA sono lasciati a 12 V ausiliaria , bus
dati locale.
Esempio 2
Si vuole allineare al grado d'approvazione NF & A2P — 2 con
numero 2 batterie da 18 Ah. L'applicazione a un carico
massimo sul bus dati locale (12 V) di 200 mA. In riferimento
alla Tabella 10 a pagina 30 la corrente ausiliaria massima
disponibile è 400 mA a 24 V.
Questi 200 mA a 12 V bus dati locali risulta che:
• 200 / 1.6 = 125 mA a 24 V
• 400 − 125 = 275 mA a 24 V per ausiliaria (p.es.
alimentazione serrature).
Restrizioni
• Max 12 V corrente ausiliaria: 1000mA
• Max 24 V corrente ausiliaria: 1600mA
Massima corrente ausiliaria può essere limitata per:
• Durata scarica
• Capacità disponibile per la carica della batteria
• Fusibile ausiliario
Tutto basato su schede senza equipaggiamento esterno.
Distanza di cablaggio
Tabella 11: Distanza di cablaggio
Da A Distanza
Connettore di Bus dati di 1.5 km (lunghezza totale
centrale J10 sistema bus dati di sistema senza
(Bus dati di ATS125x schede di ripetizione)
sistema) (CON6)
Bus dati DGP 1.5 km (lunghezza totale
locale 1 bus dati di sistema senza
(CON9) schede di ripetizione)
Bus dati DGP 1.5 km (lunghezza totale
locale 2 bus dati di sistema senza
(CON10) schede di ripetizione)
P/N 1070341 • REV 2.0 • ISS 22FEB11
@ 24 V x 1.6
Tipo di cavo
WCAT 52
o equivalente
WCAT 52
o equivalente
WCAT 52
o equivalente
Specifiche terminali esterni
Tabella 12: Terminali esterni
Conn. Morsetti Descrizione
, 
CON1 Connessione
secondaria
trasformatore c.a.
+, − Connessione batteria
12 V variante
(ATS1251, ATS1253)
Connessione batteria
24 V variante
(ATS1252, ATS1254)
CON2 +, −, +, − Uscita alimentazione
ausiliaria
S+, S− Uscita alimentazione
reversibile
CON3 +, −, +, − Uscita alimentazione
serratura 12 V
variante (ATS1251,
ATS1253)
Uscita alimentazione
serratura 24 V
variante (ATS1252,
ATS1254)
CON4, C, NO o Contatti relè per
CON5 NC bassa tensione
CON9, +12 V Alimentazione per
CON10 bus dati locale
Note
• L'assorbimento max. totale di corrente per le uscite di
alimentazione ausiliarie (++/−−) e la sirena esterna non deve
superare i 2 A.
• L'assorbimento max. totale di corrente non deve superare i 3 A,
inclusa la corrente per la ricarica della batteria.
Certificazione e conformità
Costruttore UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
Rappresentante costruttore EU autorizzato:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Certificazione
Direttive 1999/5/EC (Direttiva R&TTE): Con ciò, UTC Fire &
Unione Security dichiara che questo apparato è conforme ai
Europea requisiti essenziali e altre rilevanti previsioni della
Direttiva Directiva 1999/5/EC.
2002/96/EC (Direttiva WEEE): I prodotti
contrassegnati con questo simbolo, non possono
essere smaltiti nei comuni contenitori per lo
smaltimento rifiuti, nell' Unione Europea. Per il loro
corretto smaltimento, potete restituirli al vostro
fornitore locale a seguito dell'acquisto di un prodotto
nuovo equivalente, oppure rivolgervi e consegnarli
presso i centri di raccolta preposti. Per maggiori
informazioni vedere: ww.recyclethis.info.
Contatto per informazioni
www.utcfireandsecurity.com, www.interlogix.com
Min. Tip. Max. Unità
20 V
120 VA
13.6 13.8 14.0 V
7.2 25 A
27.4 27.6 27.8 V
2 x 7.2 2 x 25 A
13.6 13.8 14.0 V
2 A
13.6 13.8 14.0 V
1 A
13.6 13.8 14.0 V
2 A
27.4 27.6 27.8 V
2 A
30 V
2 A
13.6 13.8 14.0 V
2 A
