Exsys EX-6002 Manual

EX EX- EX - - 6002 6002 6002

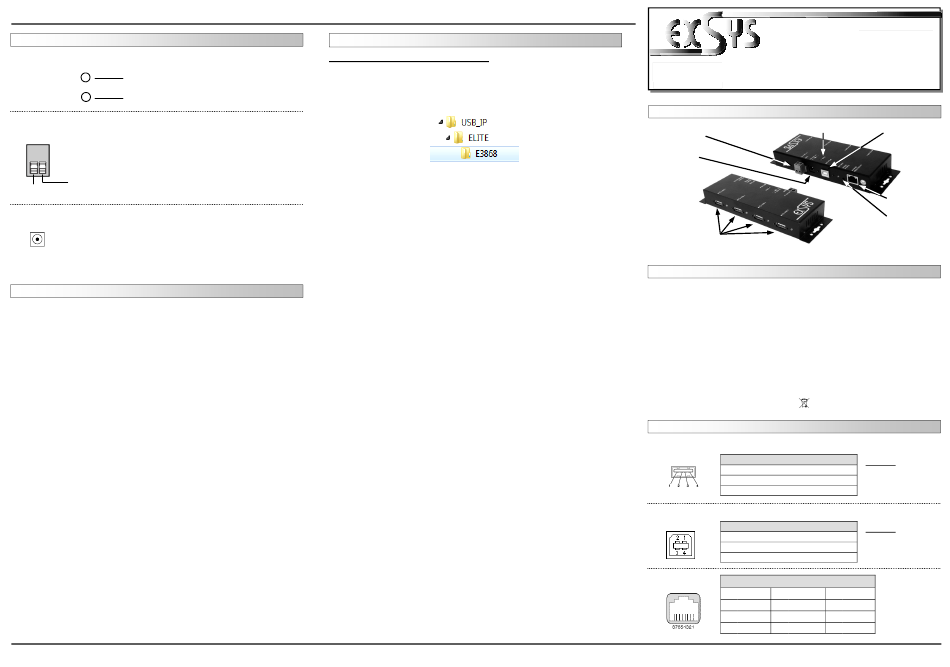

CONNECTORS
Status LED´s:
LINK / Connected
ACT / LAN Data
+7V ~ 24V T-Block:
ATTENTION!!!
Never connect power to GND it will destroy your Hardware!!!
GND (Ground)
+7V ~ 24V
5 Volt Connector:
ATTENTION!!!
Use only with included power supply!!!
HARDWARE INSTALLATION
Because there are large differences between PC's and network's, we can give you only a general
installation guide for the EX-6002. Please refer your computer's reference manual or contact your
network admin whenever in doubt.
1. Connect the EX-6002 with the included power supply then connect it to the wall outlet.
2. Now connect a RJ45 patch cable (optional) with the device server and the other end to your
network switch or directly in your PC.
3. If you use a DHCP network the EX-6002 will now be automatically configured and set to your
predefined IP range.
4. If you use a non DHCP network it is necessary to change the IP address of the EX-6002
(169.254.10.10) manually to your IP range. In order to do so please change the IP address of
the computer you are using to 169.254.10.20 and the Subnet mask to 255.255.0.0. Only then
you can change the address later by the configuration tool.
5. Now you can install the software as described at software installation.
5
English English English EX- EX EX - - 6002 6002 6002
SOFTWARE INSTALLATION
Windows XP/ Vista/ 7/ 8/ Server 20xx
After you already installed the Hardware you can now install the USB Server Software to any
client PC that should be able to access the USB devices who connected to the EX-6002.
Please insert the Driver CD into your CD-Rom drive and start the „USBServer_Setup" who is
located in the „E3868" folder (see picture):
Please note that you can access each device only with one client PC at a time.
The manual with details for the USB Server Software is located in the same "E3868" folder on
the driver CD. To read it please open the following file on the CD:
USBServer_UserManual.pdf
English English English
Anleitung

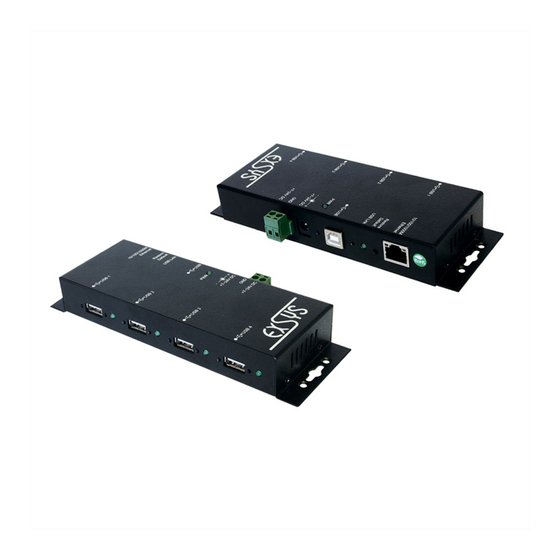

AUFBAU
7-24V T-Block für optionales
externes Netzteil
5V DC Buchse
für beiliegendes
Netzteil
4 x USB 2.0 A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-6002 ist mit 4 USB 2.0 A-Buchsen für Endgeräte, 1 USB 2.0 B-Buchse und 1 RJ45
Anschluss für den PC ausgestattet. Die EX-6002 ermöglicht Ihnen auf einfachste Weise, exter-
ne USB Festplatten, USB Sticks, USB Scanner, Drucker, Tastaturen etc. über das Netzwerk zu
verbinden. Sie können bis zu 4 USB Geräte an die EX-6002 anschließen. Sie ermöglicht Ihnen
somit eine erweiterte Flexibilität und Reichweite zum Anschluss der USB Geräte. Durch die
externe Stromversorgung per Netzteil werden an jedem Port die vollen 500mA zur Verfügung
gestellt. Sie können die EX-6002 einfach in jedes bestehende Netzwerk einbinden. Die Daten-
übertragungsrate beträgt bis zu 1000Mbit/s. Das Einbinden und die Ansteuerung der Geräte
erfolgt über die beiliegende Software.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 2.0 A-Buchse:
USB 2.0 B-Buchse:
RJ45 Anschluss:
6
Anleitung
Vers. 1.4 / 11.02.15
Betriebs LED
TCP/IP 10/100/1000
Windows XP/ Vista/ 7/ 8/ Server 20xx
4x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse, 1x RJ45 Ethernet
Anschluss, 1x T-Block 7-24V, 1x 5V Buchse
EX-6002, Treiber CD, Anleitung, Netzteil
CE CE CE CE / FCC / RoHS / WEEE DE97424562
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 B-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
RJ45 Anschluss
Pin Signal Pin Signal Pin
1 BI_DA+ 4 BI_DC+ 7
2 BI_DA- 5 BI_DC- 8
3 BI_DB+ 6 BI_DB-
1
EX - 6002
EX - 6002
USB B-Buchse
RJ45 Anschluss
mit Status LED´s
Reset Knopf
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Signal
BI_DD+
BI_DD-
