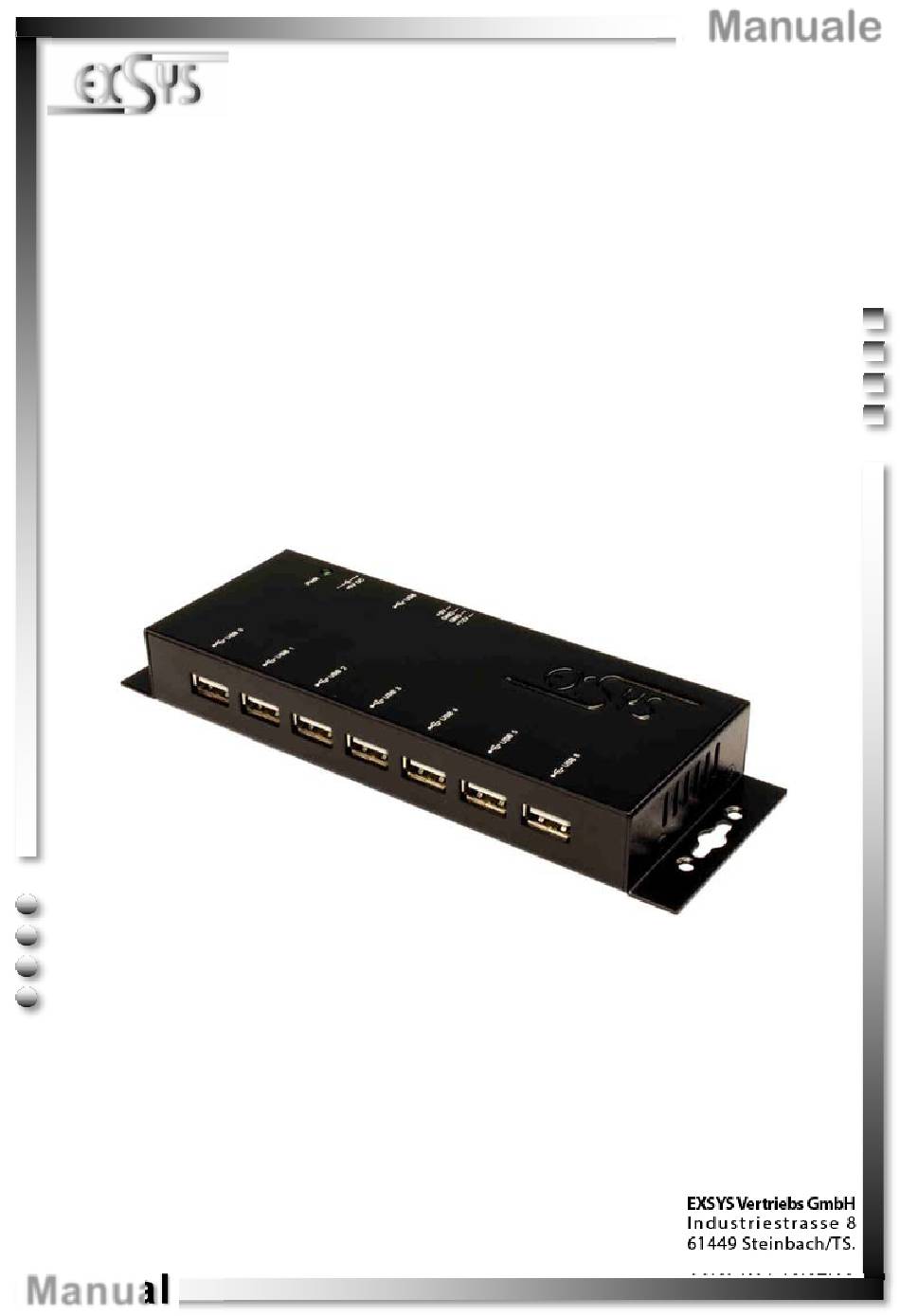

- Page 1 Manuale EX-1178 HUB USB 2.0 7 Porte in struttura metallica 7 Port USB 2.0 Metal HUB Manua l Vers. 1.0 / 15.02.18...
-
Page 2: Table Of Contents
Pulizia Dati Tecnici Disegno Tecnico INDEX Description Extent of Delivery Layout, Connections & Jumper Settings 9-10 Layout Connections 9-10 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1178 è un HUB USB 2.0 con struttura in metallo per un massimo di 7 dispositivi. L‘Hub è dotato di 7 porte per diverse periferiche e 1 porta per il collegamento al PC. Tutte le porte supportano l’USB 1.1 alla 3.1. Fornendo alimentazione tramite la presa da 5 V o la connessione floppy a 4 pin da 5 V, su ciascuna porta vengono resi disponibili i 500 mA. -
Page 4: Struttura, Attacchi & Settaggio Jumper
Si prega di prestare attenzione alla polarità corretta! 1 +5V Il pin 12V non viene utilizzato! 2 GND Attenzione! Non collegare né scollegare mai il PC quando è acceso! 3 GND 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Settaggio Jumper
L'EX-1178 viene fornito con l'impostazione dell'alimentazione su Bus. Esiste tuttavia la possibilità di togliere tensione all'EX-1178 sulla linea dati verso il PC, cioè sulla presa USB B. Per fare ciò, devi prima aprire l'alloggiamento con le quattro viti sui lati. Ora bisogna impostare il Jumper JP1 da BUS (alimentazione da Bus) a SLF (auto alimentazione). -
Page 6: Installazione Hardware
Si prega di osservare le seguenti istruzioni per l’installazione. Poiché esistono grandi differenze tra i PC, possiamo fornirvi solo delle istruzioni in generale per l'installazione dell’ EX-1178. Se qualcosa non è chiaro, fare riferimento al manuale d'uso del proprio computer. -
Page 7: Dati Tecnici
Da -20° fino a 85° Celsius Temp. Di Conservazione: Dal 5% al 95% Umidità Rel. : Alimentazione: +5 Volt 178,40 x 59,50 x 23,20 mm Dimensione: 500g Peso: 8. Disegno Tecnico © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 8: Description

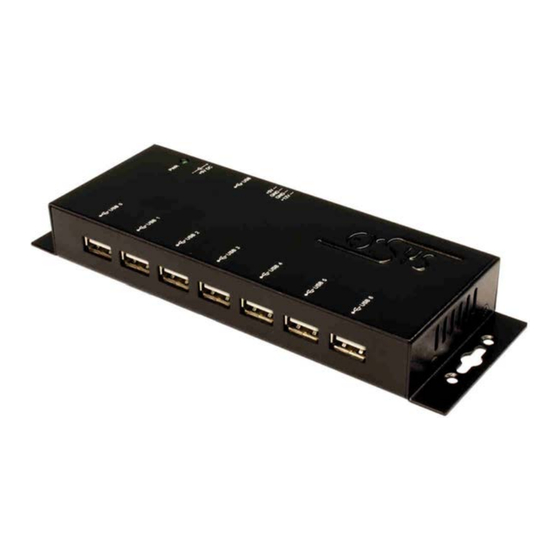

EX-1178 1. Description The EX-1178 is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-1178 provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. The power over the 5V connector or the 4 Pin 5V Floppy Connector provides a maximum of power on each USB port of 500mA. -
Page 9: Layout, Connections & Jumper Settings
Please pay attention to the correct polarity! The 12V Pin isn‘t used! 2 GND Never connect or release the plug while the PC power is on! 3 GND 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Jumper Settings
Signal DATA+ DATA- 3.3 Jumper Settings The EX-1178 will be delivered with the setting Bus-Power. But you have the possibility to cut the power at the data line. For this you open the case with the four screws on both sides. Then you must set the jumper JP1 from BUS (Bus-Power) to SLF (Self- Power). -
Page 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Technical Information
Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit 5% to 95% Rel. Humidity: +5 Volt Power: 178,40 x 59,50 x 23,20 mm Size: Weight: 500g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
