Exsys EX-1163HMS Manual

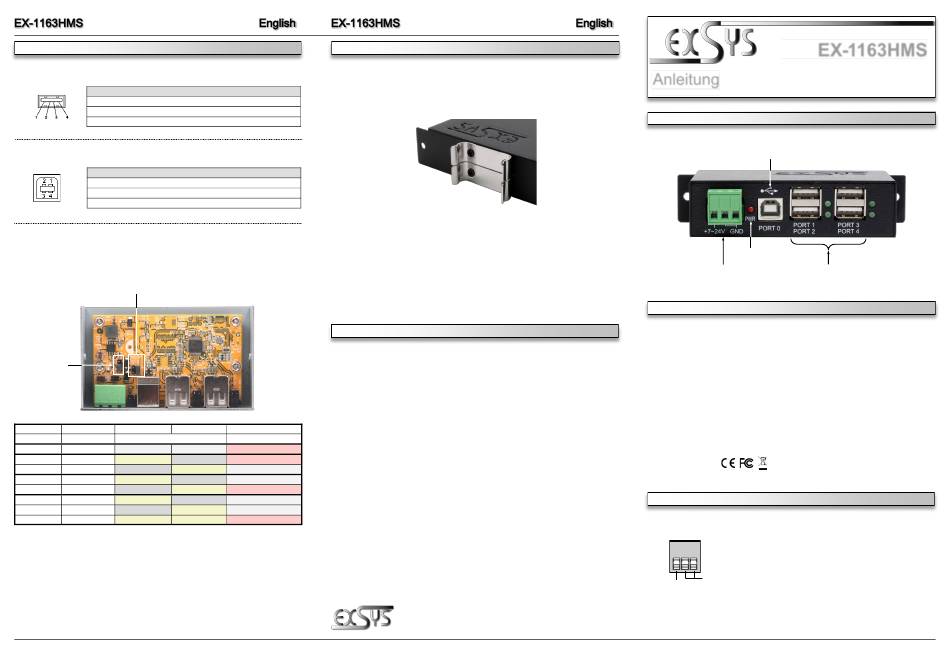

JUMPER SETTING & CONNECTORS
USB 2.0 A-Port:
USB 2.0 A-Port
Pin Signal
1 VCC
2 DATA-
USB 2.0 B-Port:
USB 2.0 B-Port
Pin Signal
1 VCC
2 DATA-
Jumper for power supply control:
The two internal jumpers Bus Power (JP1) and Host Control (JP2) can be used to configure the
power output on the downstream ports as required. The following settings can be made:
Jumper JP1
Jumper JP2
JP1 JP2 Power Supply Host PC
Bus Power Host control Status
ENA ON no matter no matter
DIS ON on
DIS ON off
ENA HOST on
ENA HOST off
DIS HOST on
DIS HOST off
DIS HOST on
Default: JP1 = DIS, JP2 = ON
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-1163HMS on a wall or a mounting rail using the DIN-Rail kit.
Pin Signal
3 DATA+
4 GND
Pin Signal
3 DATA+
4 GND
2. Connect the USB cable to the USB B-Port at the Hub.
3. Connect the power connector of the optionally available power supply to the terminal block
and turn on the power supply.
4. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
5. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
Downstream
5V
off 5V
on 0V
off 0V
on 5V
off 0V
on 0V
on 5V
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
EX-1163HMS
Anleitung
Vers. 1.0 / 24.01.24

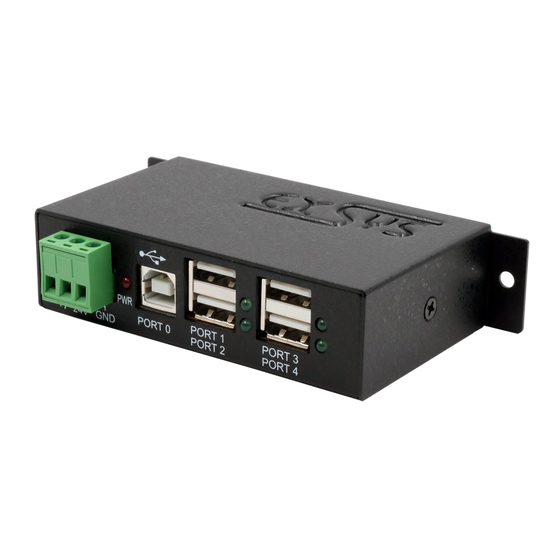

AUFBAU
1x USB 2.0
Upstream B-Buchse
Betriebs-LED
7-24V Terminal-Block 4x USB 2.0
für optionales Netzteil Downstream B-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Der industrietaugliche EX-1163HMS USB-Hub mit vier USB 2.0 Ausgängen kann an die Wand
oder auf einer Trägerschiene installiert werden. Er wird an einen Computer oder Server mit dem
mitgelieferten USB 2.0 Kabel angeschlossen. Er verfügt über einen 15KV
Überspannungsschutz für alle vier USB 2.0 Downstream Ports. Die Stromversorgung erfolgt
wahlweise über USB (Bus-Power) oder den 3-poligen Klemmleistenanschluss (7-24 VDC). Über
zwei interne Jumper kann die Stromausgabe an den Downstream Ports nach eigenen
Bedürfnissen individuell konfiguriert werden. Der EX-1163HMS erfüllt die speziellen
Anforderungen von Industrieanwendungen und ist sehr kompakt und robust.
Kompatibilität: USB 1.1 & 2.0
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 4x USB A-Buchse, 1x USB B-Buchse, 1x Terminal Block 7V-24V
Lieferumfang: EX-1163HMS, USB Kabel 2 m, DIN-Rail Kit, Anleitung
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
+7V - 24V Terminal Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
GND (Ground)
verbinden!
+7V - 24V
1
ESD
