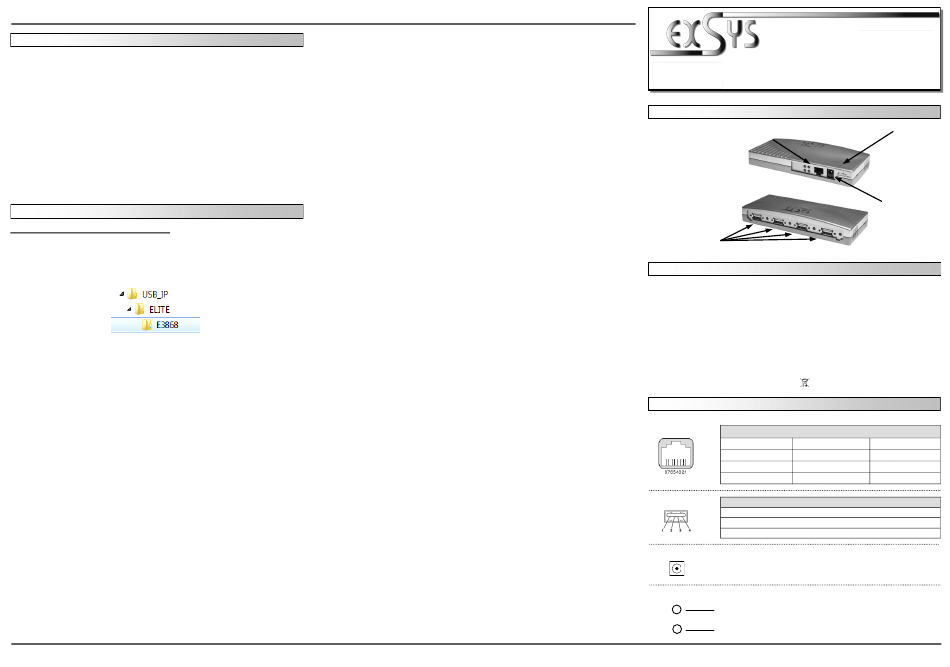

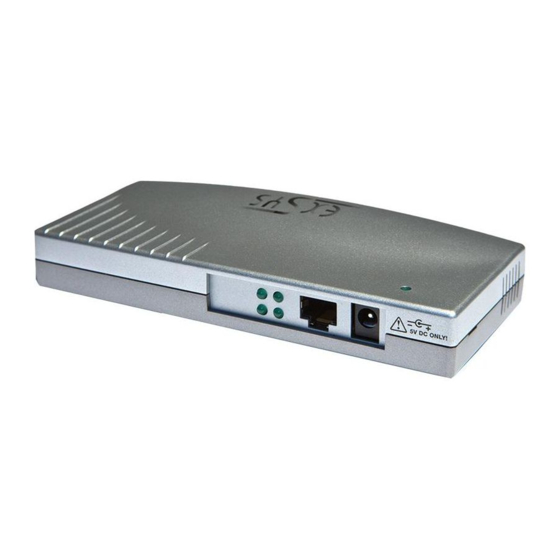

Exsys EX-6004 Manual

EX EX EX- - - 6004 6004 6004
HARDWARE INSTALLATION
Because there are large differences between PC's and network's, we can give you only a general
installation guide for the EX-6004. Please refer your computer's reference manual or contact your
network admin whenever in doubt .
1. Connect the EX-6004 with the included power supply then connect it to the wall outlet.
2. Now connect a RJ45 patch cable (optional) with the device server and the other end to your
network switch or directly into your PC.
3. If you use a DHCP network the EX-6004 will now be automatically configured and set to your
predefined IP range.
4. If you use a non DHCP network it is necessary to change the IP address of the EX-6004
(169.254.10.10) manually to your IP range. In order to do so please change the IP address of
the computer you are using to 169.254.10.20 and the Subnet mask to 255.255.0.0. Only then
you can change the address later by the configuration tool.
5. Now you can install the software as described at software installation.
SOFTWARE INSTALLATION
Windows XP/ Vista/ 7/ 8/ Server 20xx
After you already installed the Hardware you can now install the USB Server Software to any
client PC that should be able to access the USB devices who connected to the EX-6004.
Please insert the Driver CD into your CD-Rom drive and start the „USBServer_Setup" who is
located in the „E3868" folder (see picture):
Please note that you can access each device only with one client PC at a time.
The manual with details for the USB Server Software is located in the same "E3868" folder on
the driver CD. To read it please open the following file on the CD:
USBServer_UserManual.pdf
5
English English English EX- EX EX - - 6004 6004 6004 English English English
Anleitung
AUFBAU
4 x USB 2.0 A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-6004 ist mit 4 USB 2.0 A-Buchsen für Endgeräte und 1 RJ45 Anschluss für den PC
ausgestattet. Die EX-6004 ermöglicht Ihnen auf einfachste Weise, externe USB Festplatten,
USB Sticks, USB Scanner, Drucker, Tastaturen etc. über das Netzwerk zu verbinden. Sie
können bis zu 4 USB Geräte an die EX-6004 anschließen. Sie ermöglicht Ihnen somit eine
erweiterte Flexibilität und Reichweite zum Anschluss der USB Geräte. Sie können die EX-6004
einfach in jedes bestehende Netzwerk einbinden. Die Ansteuerung der Geräte erfolgt über die
beiliegende Software.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
RJ45 Anschluss:
USB 2.0 A-Buchse:
5 Volt Buchse:
Status LED´s:
6
Anleitung
Vers. 1.4 / 11.02.15
RJ45 Anschluss
mit Status LED´s
TCP/IP 10/100/1000
Windows XP/ Vista/ 7/ 8/ Server 20xx
1x RJ45 Ethernet Anschluss, 4x USB 2.0 A-Buchse, 1x 5V Buchse
EX-6004, Treiber CD, Anleitung, Netzteil
CE / FCC / RoHS / WEEE
DE97424562
RJ45 Anschluss
Pin Signal Pin
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
3 BI_DB+ 6 BI_DB-
USB 2.0 A-Buchse
Pin Signal
1 VCC
2 DATA-
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!
LINK / Verbunden
ACT LAN Daten
1
EX - 6004
EX - 6004
Betriebs LED
DC 5V Buchse
Signal Pin Signal
7 BI_DD+
8 BI_DD-
Pin Signal
3 DATA+
4 GND
