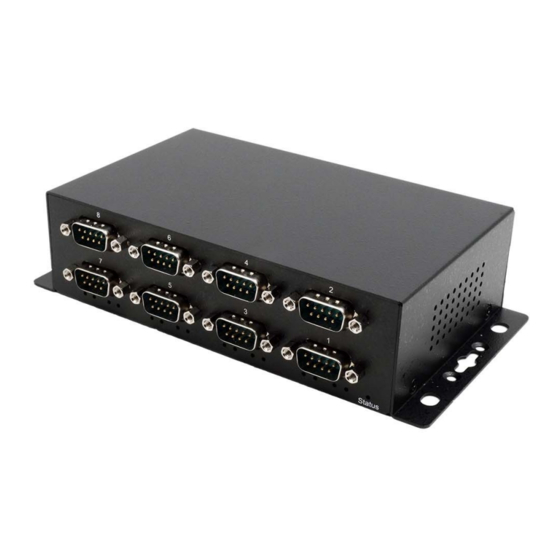

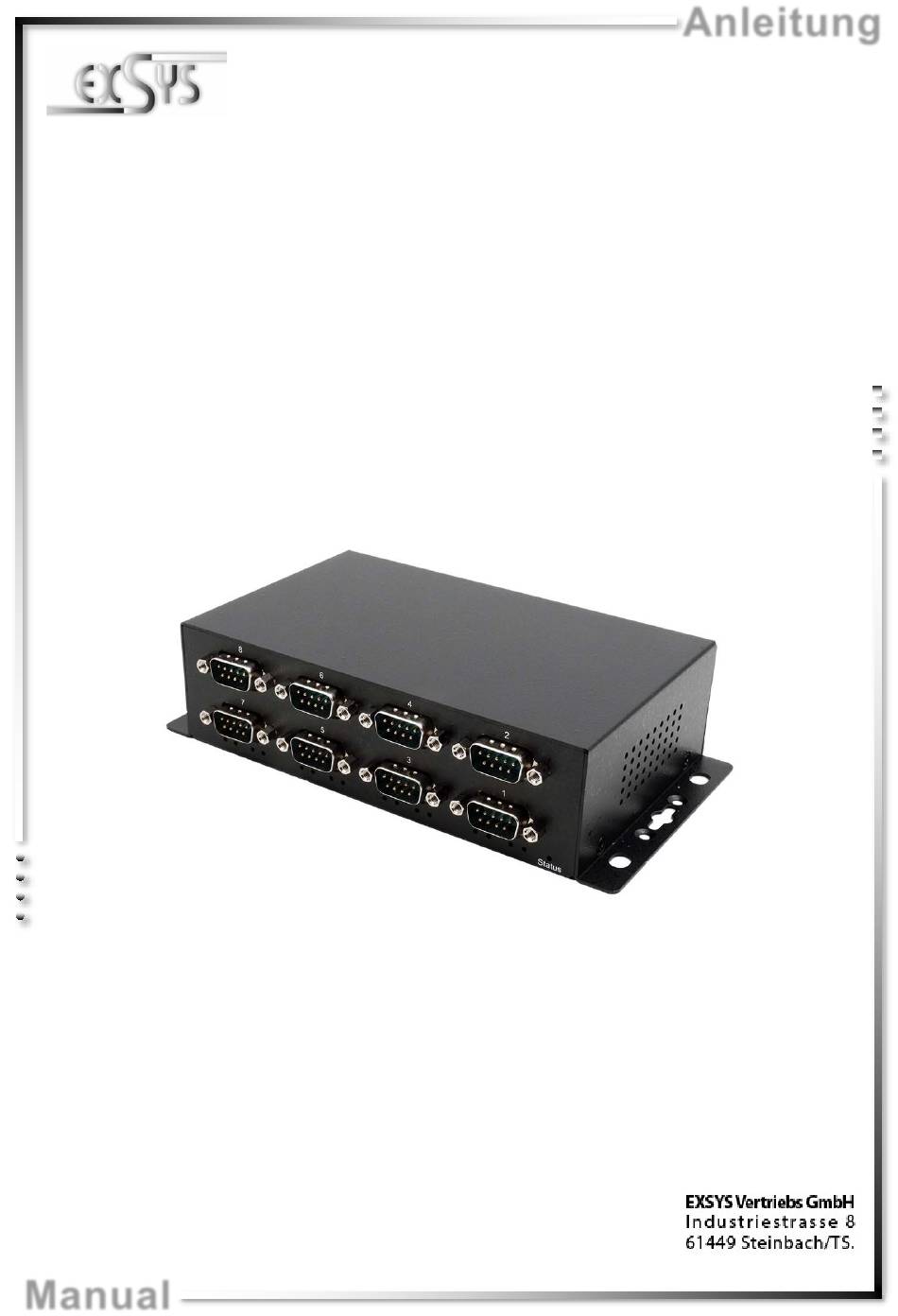

- Page 1 Anleitung EX-6128PoE Ethernet zu 8x Seriell RS-232/422/485 mit Power over Ethernet Funktion Ethernet to 8x Serial RS-232/422/485 with Power over Ethernet Function Vers. 1.0 / 22.06.22 Manual...
-
Page 2: Table Of Contents
Connections & LED‘s··································································································· 17 Hardware Installation ··························································································18 Configuration of the Device Server ········································································19 VCOM Admin Utility ······················································································ 20-24 Jumper Settings ································································································25 Cleaning ··········································································································26 Technical Information ·························································································26 10. Technical Drawing ·····························································································26 © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Beschreibung
Unterstützt 5V auf Pin 9 des seriellen Anschluss • IEEE802.3af PoE-PD: Kann über das Ethernet-Kabel mit Strom versorgt werden • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-6128PoE in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6128PoE • Netzteil (12V/3A) •... -
Page 4: Aufbau, Anschlüsse & Led's
5-24V DC Anschluss für externes Netzteil beiliegendes Netzteil Power/ACT LED PoE LED Reset Schalter RJ45 Anschluss für Daisy-Chain RJ45 Anschluss Power LED Anschluss einer weiteren EX-61xx oder eines anderen Ethernet Gerätes (Geschwindigkeit 100Mbps!) © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Anschlüsse & Led's
Blinken: Die serielle Schnittstelle sendet Daten Grün (rechts) Aus: Die serielle Schnittstelle sendet keine Daten RXD LED Blinken: Die serielle Schnittstelle empfängt Daten Orange (links) Aus: Die serielle Schnittstelle empfängt keine Daten © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 6: Hardware Installation
EX-6128PoE und das andere Ende mit einem PC oder einem Switch. 3. Verbinden Sie nun Ihre seriellen Endgeräte mit den 9 Pin D-SUB Stecker der EX-6128PoE. 4. Schließen Sie jetzt das im Lieferumfang enthaltene 12V Netzteil an die dafür vorhergesehene 12V Buchse der EX-6128PoE an. -
Page 7: Konfiguration Des Geräteserver
Serial Interface: RS-232 Falls Sie den EX-6128PoE auf „Werkseinstellung“ zurücksetzen möchten, dann drücken und hal- ten Sie den Reset Schalter für ca. 3-5 Sekunden gedrückt. Bitte beachten Sie das die Einstellungen nach dem Reset nicht identisch sind mit den Werksein- stellungen! Wenn Sie den EX-6128PoE auf „Werkseinstellung“... -
Page 8: Vcom Admin Utility
Administrator ausführen“). Klicken Sie auf Remote Device Management > ADD Device > Search Nachdem der EX-6128PoE gefunden wurde, klicken Sie auf Cancel, um die Suche abzubrechen. Klicken Sie auf OK, um den EX-6128PoE hinzuzufügen. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... - Page 9 Gerät zuzuordnen, klicken Sie auf COM Mapping > Add COM > OK Um die COM-Port-Nummer zu ändern, klicken Sie auf COM Mapping > Modify COM Der COM2-COM9 wurde nun hinzugefügt! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 10 Schnittstelle auf andere Werte als die Standardwerte ändern (z.B. Device Description, Pass- word, ...), müssen Sie sich zuerst am Device Server anmelden (das Standardpasswort hierfür "system"). Klicken Sie auf Remote Device Management > Login © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 11 Klicken Sie auf Remote Device Management > (Doppelklick auf das ausgewählte Element in der Liste) > Serial > (Doppelklick auf den Port in der Liste) > Das gewünschte Interface auswählen > OK Doppelklick Doppelklick © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 12 > Open in Browser und geben Sie folgende Anmeldedaten ein: User Name: admin Password: system Klicken Sie auf Port Config > Port 1 > Operation Mode > Apply > Save & Reboot © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Page 13: Jumper Einstellungen
Deutsch 7. Jumper Einstellungen Die EX-6128PoE bietet Ihnen die Möglichkeit 5V auf den Pin 9 des seriellen Anschlusses zu leiten. Hierzu gibt es acht Jumper im inneren auf der Platine der EX-6128PoE. Um an Jumper umzuset- zen, müssen Sie die vier Schrauben auf den Seiten der EX-6128PoE herausschrauben und das obere Gehäuse lösen. -
Page 14: Reinigung
0° bis 60° Celsius Lagertemperatur: -20° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +5-24V Abmessung: 173,65 x 93,00 x 44,00 mm Gewicht: 1120g 10. Technische Zeichnung © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 15: Description
Support 5V on Pin 9 of the serial port • IEEE802.3af PoE-PD: Can be powered by Ethernet Cable • Certificate for 2. Extent of Delivery Before you integrate the EX-6128PoE into your network, you should first check the contents of the delivery: • EX-6128PoE • Power Supply (12V/3A) •... -
Page 16: Layout, Connections & Led's
5-24V DC Connector for Power Supply included Power Supply Power/ACT LED PoE LED Reset Button RJ45 connector for daisy-chain RJ45 Port Power LED connection of another EX-61xx or another Ethernet device (Speed 100Mbps!) © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 17: Connections & Led's
Off: The Serial Port is not sending out any data RXD LED Blinking: The Serial Port is receiving data Orange (left) Off: The Serial Port is not receiving any data © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 18: Hardware Installation
1. Install the EX-6128PoE on a mounting rail by using the optional DIN rail kit or on a wall. Holes for Wall Installation 2. Now use an Ethernet cable and connect it to the RJ45 port of the EX-6128PoE and the other end to a PC or a switch. -
Page 19: Configuration Of The Device Server
Serial Interface: RS-232 If you want to reset the EX-6128PoE to "Factory Settings", then press and hold the reset button for approx. 3-5 seconds. Please note that the settings after the reset are not identical to the factory settings! When you have reset the EX-6128PoE to "Factory Settings", you will have the following settings in the device:... -
Page 20: Vcom Admin Utility
EX-6128PoE 6. VCOM Admin Utility Since the EX-6128PoE was shipped with DHCP mode enabled, an IP address is required to con- figure it. By default, the EX-6128PoE automatically receives an IP address from a DHCP server (e.g. your router). If it is not connected to a DHCP server, use the default IP address: 192.168.2.1. - Page 21 2. Assignment of COM-Ports: To create the virtual COM-Port and assign it to the serial device, click COM Mapping > Add COM > OK To change the COM-Port number, click COM Mapping > Modify COM The COM2-COM9 has now been added! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 22 (e.g. Device Description, Password, ...), you must first log in to the Device Server (the default password for this is "system"). Click Remote Device Management > Login © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 23 Click Remote Device Management > (double-click on the selected element in the list) > Serial > (double-click to the port in the list) > Select the desired interface > OK double click double click © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 24 Server Item") > Open in Browser and enter following credentials: User Name: admin Password: system Click Port Config > Port 1 > Operation Mode > Apply > Save & Reboot © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Page 25: Jumper Settings
English 7. Jumper Settings The EX-6128PoE offers you the possibility to connect 5V to Pin 9 of the serial port. For this purpo- se there are eight jumpers inside on the board of the EX-6128PoE. To change jumpers you have to unscrew the four screws on the sides of the EX-6128PoE and loosen the upper housing. -
Page 26: Cleaning
32° to 140° Fahrenheit Storage Temperature: -4° to 167° Fahrenheit Rel. Humidity: 5% to 95% Protection Class: IP30 Power: +5-24V Size: 173,65 x 93,00 x 44,00 mm Weight: 1120g 10. Technical Drawing © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
