Exsys EX-1125 User Manual

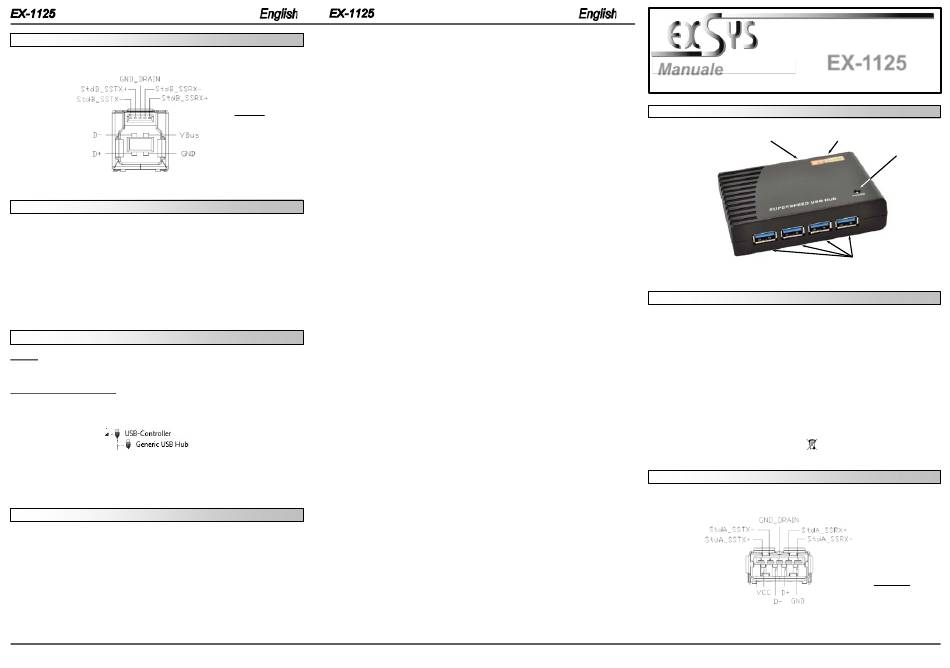

CONNECTORS
USB 3.0 B-Port:
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-1125. Please refer your computer's reference manual
whenever in doubt.
1. Connect the USB 3.0 cable to the USB B-Port at the Hub.
2. Connect the power supply to the DC Connector of the Hub.
3. Now connect the other end from the USB 3.0 cable (A-Plug) to the A-Port at your
PC.
DRIVER INSTALLATION
All OS
After the hardware installation OS will recognize the device automatically and install its
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager< . Now you should see at „USB-Controller" the following
new entry:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
Attention!
Never plug in with
force or in wrong
direction.
STRUTTURA
DESCRIZIONE & DATI TECNICI
L'EX-1125 è un HUB USB 3.0 per un massimo di 4 dispositivi. L'EX-1125 è dotato di 4
porte per dispositivi esterni e 1 porta per il collegamento al PC. Supporta tutte le porte
USB dalla 1.1 alla 3.0. È possibile fornire 900 mA su ciascuna porta tramite l'alimentatore
esterno tramite alimentatore. Il Bus seriale USB 3.0 è supportato in modo ottimale dalle
prestazioni del veloce chipset VIA. L'EX-1125 garantisce una trasmissione dati sicura e
prestazioni eccellenti fino a 5 Gbit al secondo! Supporta la modalità auto alimentata e
alimentata dal Bus. Non è possibile impostare manualmente gli indirizzi I/O e gli interrupt
perché le impostazioni vengono effettuate automaticamente dal sistema (BIOS) e durante
l'installazione del sistema operativo.
Compatibilità:
Sistema Operativo:
Attacchi:
Confezione:
Certificati:
ATTACCHI
USB 3.0 TYPE-A:
6
EX-1125
Manuale
Vers. 1.0 / 23.10.13
Connessione Jack DC 5V per
PC presa USB l'alimentatore incluso
Type-B
USB 1.1, 2.0 e 3.0
Tutti i sistemi operativi
4 prese USB 3.0 Type-A, 1 presa USB 3.0 Type-B, 1 presa Jack 5V
EX-1125, Manuale, cavo USB 3.0, Alimentatore
CE / FCC / RoHS / WEEE DE97424562 / WHQL
1
LED di
Funzionamento
USB 1-4:
4 x Porte esterne USB 3.0
Type-A per periferiche esterne
Attenzione!
Non inserire mai la
spina al contrario né
forzarla.
