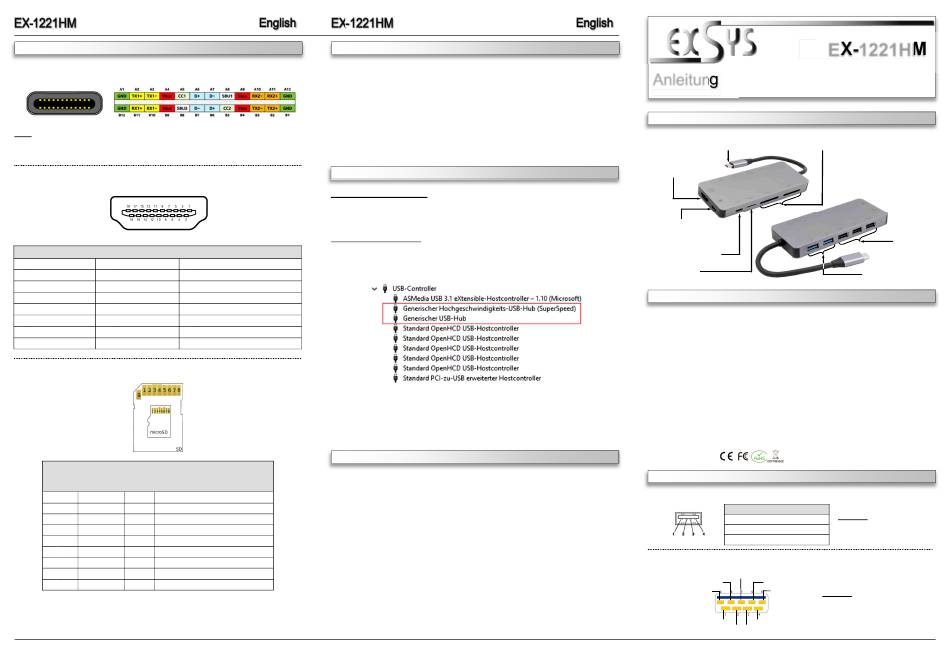

Exsys EX-1221HM Manual

CONNECTORS
USB 3.1 (Gen1) C-Port:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
HDMI Port:
HDMI Port
Pin Signal Pin Signal Pin
1 TMDS Data2+ 8 TMDS Data0 Shield 15
2 TMDS Data2 Shield 9 TMDS Data0- 16
3 TMDS Data2- 10 TMDS Clock+ 17
4 TMDS Data1+ 11 TMDS Clock Shield 18
5 TMDS Data1 Shield 12 TMDS Clock- 19 Hot-Plug-Recognition, HEC Data+
6 TMDS Data1- 13 CEC
7 TMDS Data0+ 14 Reserved
Micro SD & SD-Slot:
Pin
Name Typ Description
Std Micro
1 2 CD/DAT3 I/O/PP Card Recognition/Data line [Bit 3]
2 3 CMD PP Order and Answer
3 - GND1/VSS1 S
4 4 VDD S Power Supply (DC 2,7...3,6V)
5 5 CLK I
6 6 GND2/VSS2 S
7 7 DAT0 I/O/PP Data line [Bit 0]
8 8 DAT1 I/O/PP Data line [Bit 1]
9 1 DAT2 I/O/PP Data line [Bit 2]
Please note that the SDXC2 can only be used simultaneously with SDXC1 OR Micro SD! An
operation of all 3 slots at the same time is not possible, because SDXC1 and Micro SD share
the same data lines!
5
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1221HM. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB 3.1 (Gen1) cable to the USB C-Port at your PC.
2. Now connect the power supply for example from your notebook to the USB-C power
connector at the EX-1221HM.
3. Now you can connect the devices at the EX-1221HM.
DRIVER INSTALLATION
All Operating Systems
After the hardware installation your operating system will recognize the device automatically
and install the drivers!
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry:
Signal
SCL
SDA
DDC/CEC/HEC-Ground
+5V (max. 50mA)
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
Ground
Rhythm
Fround
AUFBAU
HDMI Anschluss
1x USB 3.1 (Gen1)
C-Buchse mit PD
Aufladung (max. 87W)
1x USB 3.1 (Gen1)
C-Buchse für Endgeräte
1x Micro SD-Slot
BESCHREIBUNG & TECHNISCHE DATEN

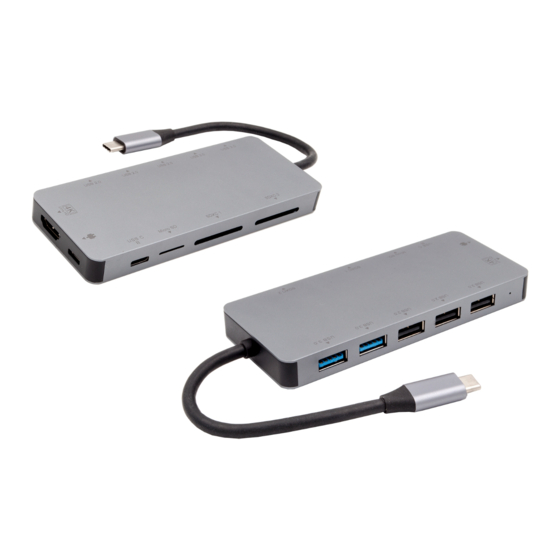

Der EX-1221HM ist ein kompakter USB-C Hub/Dockingstation. Der EX-1221HM ist mit drei
USB 2.0 und zwei USB 3.1 (Gen1) A-Buchsen zum Anschluss von Endgeräten, zwei USB 3.1
(Gen1) C-Buchsen mit PD-Aufladung, einem HDMI Anschluss, einem Micro SD und zwei SD
Kartensteckplätze ausgestattet. Die EX-1221HM ermöglicht es auf einfachste Weise einen
zusätzlichen Monitor anzuschließen. Es werden alle USB Anschlüsse von 1.1 bis 3.1 unter-
stützt. Der EX-1221HM gewährleistet eine sichere Datenübertragung und exzellente Perfor-
mance von bis zu 480Mbit/s auf der USB 2.0 und 5Gbit/s auf der USB 3.1 (Gen1) Schnittstelle!
Er unterstützt den Bus Power und Self Power Modus.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 2.0 A-Buchse:
USB 3.1 (Gen1) A-Buchse:
6
EX-1221HM
Anleitung
Vers. 1.0 / 12.06.2019
USB 3.1 (Gen1) C-Anschlusskabel
zum PC, Handy, Nintendo Switch etc.
2x SD-Slot
USB 1.1, 2.0, 3.0 & 3.1, HDMI 4K/30HZ
Windows XP/ Vista/ 7/ 8.x/ 10/Server 20xx/ Mac OS X 10.x & höher/
Linux 2.6.x & höher
2x USB 2.0 A-Buchse, 3x USB 3.1(Gen1) A-Buchse, 1x USB 3.1(Gen1)
C-Buchse, 1x HDMI Anschluss, 1x Micro SD-Slot, 2x SD-Slot
EX-1221HM, Anleitung
USB 2.0 Pin's
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
GND_DR
StdB_SS StdB_SS
StdB_SS StdB_SS
Achtung!
Stecker niemals umgekehrt
oder mit Gewalt einstecken.
VCC GND
D- D+
1
3x USB 2.0
A-Buchse
für Endgeräte
2x USB 3.1 (Gen1)
A-Buchse für Endgeräte
Achtung!
Stecker niemals umgekehrt
oder mit Gewalt einstecken.
