Einstellen Der Dosierleistung - Ecolab Turbo SMART II Series Operating Instructions Manual

6.1.1

Einstellen der Dosierleistung

Die Dosierleistung der Turbo SMART II kann im jeweiligen Dosierbereich der drei
Grundeinstellungen „Standardeinstellung", „Hochviskose Produkte" und „Reduzierte
Dosierleistung" stufenlos zwischen min. und max. eingestellt werden.
Pumpenmodul - Lösen der Abdeckkappe zur Drehzahlverstellung am Potentiometer

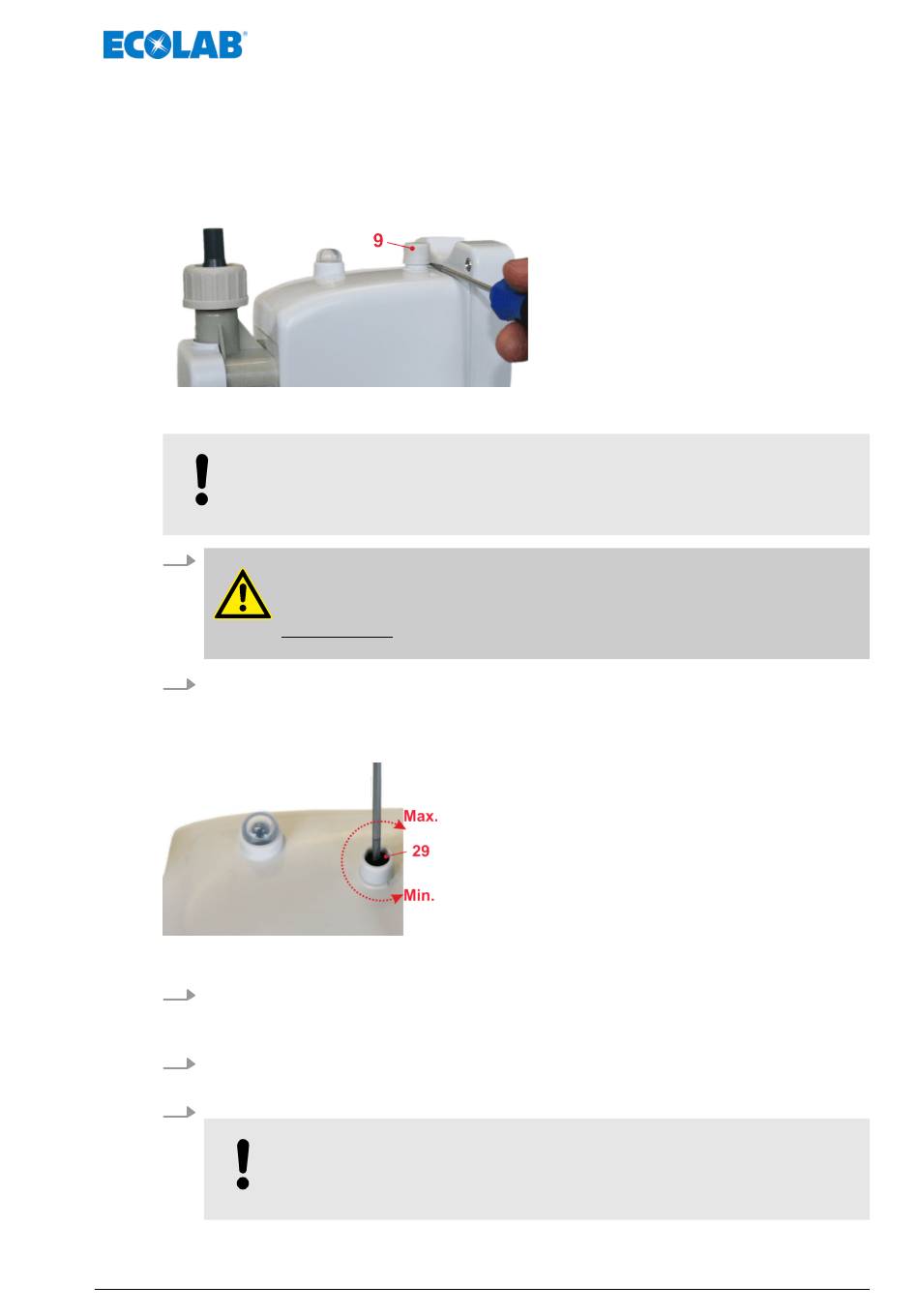

Abb. 8: Lösen der Abdeckkappe zur Drehzahlverstellung am Potentiometer
HINWEIS!
Ohne die Abdeckkappe kann Produkt und/oder Feuchtigkeit in die Pumpe
eindringen!
1.
2. Kleinen Schraubendreher hinten in die Aussparung schieben, dann Abdeckkappe
(Pos. 9) nach oben hebeln und von Hand abziehen.
Einstellen
Abb. 9: Drehzahlverstellung am Potentiometer
1. Gewünschte Voreinstellung mit dem Jumper „Förderleistung"
Ä Kapitel 4.1.2 „Pumpenmodul" auf Seite 22, Pos. J2, sowie Ä Tabelle auf Seite 31,
Ä Tabelle auf Seite 32 und/oder Ä Tabelle auf Seite 32 vornehmen.
2. Mit kleinem Schlitzschraubendreher die Fördermenge an der Einstellschraube des
Potentiometers (Pos. 29) einstellen.
3. Nach Poti Einstellung Abdeckkappe montieren.
VORSICHT!
Zum Entfernen der Abdeckkappe (Pos. 9) keine Zange verwenden.
Bruchgefahr: Kappe und Pumpenmodul können zerstört werden!
HINWEIS!
Ohne die Abdeckkappe kann Produkt und/oder Feuchtigkeit in die Pumpe
eindringen!
33
Inbetriebnahme
Rev. 5-06.2018
