5.1.2 Elektrische Installation - Durchführung
GEFAHR!
Der Berührschutz (Abb. 4, Pos. 15) darf NICHT abgenommen werden!
Der elektrische Anschluss kann auch mit montiertem Berührungsschutz
durchgeführt werden!
In der Grafik (Abb. 4) wurde der Schutz nur zur Verdeutlichung der technischen
Beschreibung und der Darstellung der unterschiedlichen Platinen enfernt!
GEFAHR!
Gefahr des automatischen Anlaufes der Pumpe
Die Pumpe wird über die Spannungsversorgung gesteuert.
Bereits durch Herstellen der Stromversorgung wird der automatischer Anlauf
der Pumpe gestartet, ohne dass vorher noch ein Schalter/Taster betätigt
werden muss.
Zum sicheren Umgang mit der Dosierpumpe muss bauseits ein
Sicherheitsschalter vorgeschaltet werden oder über die Not-Aus-
Funktion der übergeordneten Steuereinheit angeschlossen werden.

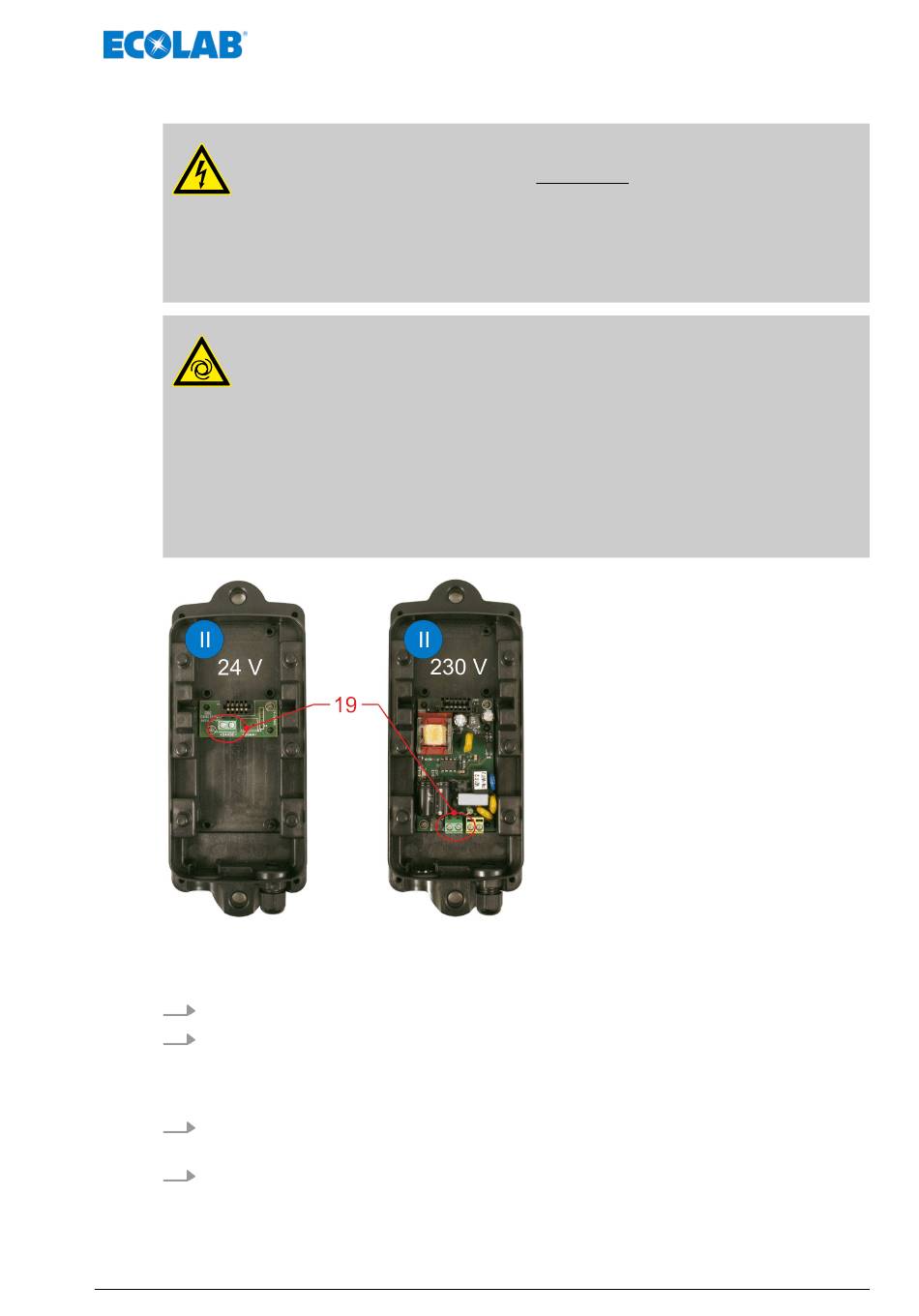

Abb. 5: Elektrische Anschlüsse
19 Klemmleiste Stromversorgung
1. 230 V Anschlussleitung: Schutzleiter PE länger als N & L-Litzen konfektionieren.
2. Anschlusskabel durch Kabeldurchführung (siehe Kapitel
auf Seite 22,
19). Belegung siehe Kennzeichnung auf 24V Platine bzw. Gravur auf 230 V
Schutzabdeckung.
3. Anschlusskabel in die Kabeldurchführung schieben, so dass die Litzen ohne Zug
verlegt sind.
4. Kabeldurchführung zuschrauben (= Zugentlastung) und korrekte Zugenlastung durch
ziehen an der Anschlussleitung kontrollieren.
Ä auf Seite 22, Pos. 8) führen und anklemmen ( Ä auf Seite 25, Pos.
25
Geräteinstallation
Ä Kapitel 4.1.1 „Übersicht"
