4.1.3 Rückwandmodule

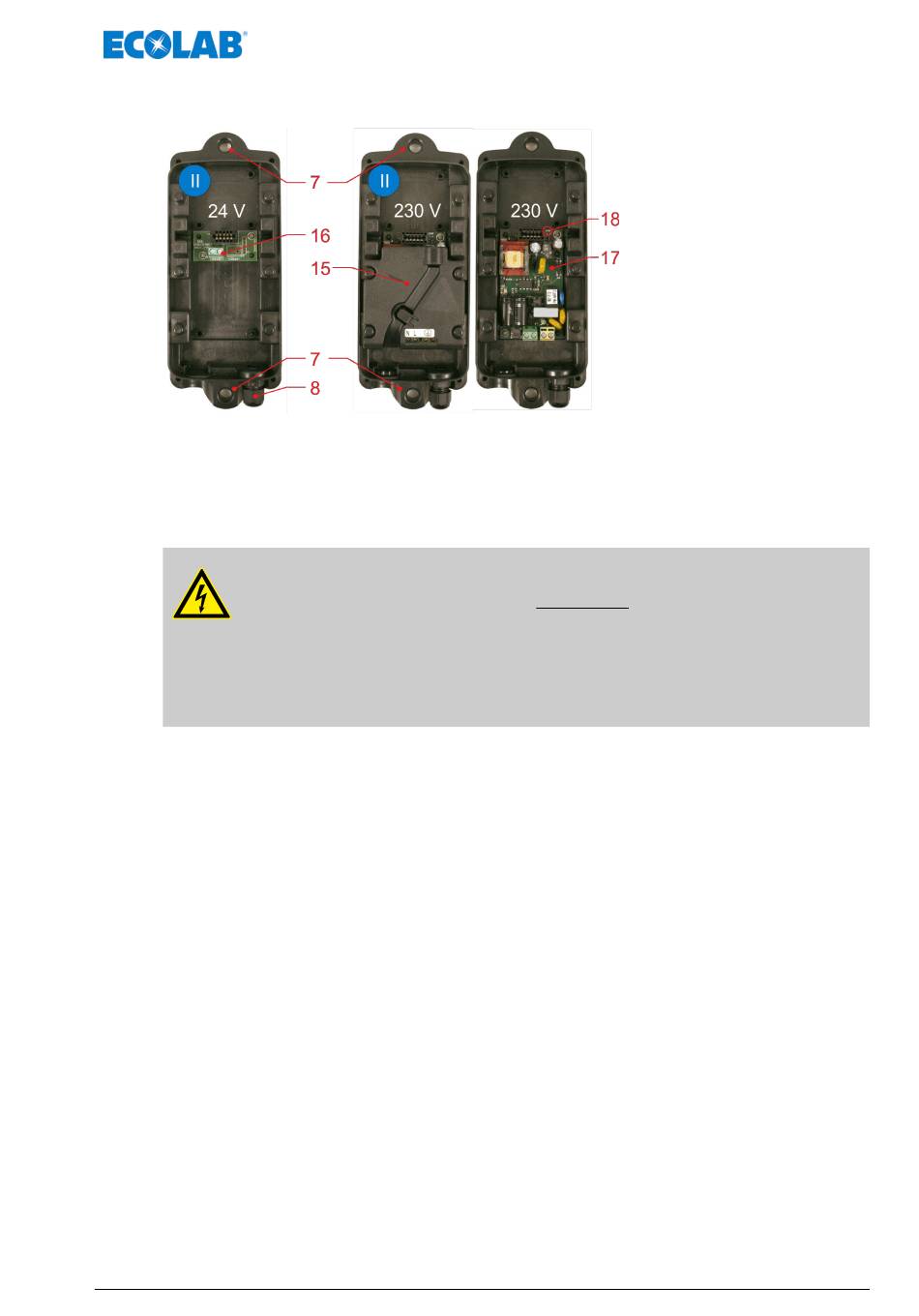

Abb. 4: Rückwandmodule
II Rückwandmodul (24 V oder 230 V)
7 Montagelasche
8 Kabeldurchführung
15 Berührschutz, 230 V Platine
GEFAHR!
Der Berührschutz (Abb. 4, Pos. 15) darf NICHT abgenommen werden!
Der elektrische Anschluss kann auch mit montiertem Berührungsschutz
durchgeführt werden!
In der Grafik (Abb. 4) wurde der Schutz nur zur Verdeutlichung der technischen
Beschreibung und der Darstellung der unterschiedlichen Platinen enfernt!
Funktionsbeschreibung
16 Platine, 24 V Version
17 Schaltnetzteil, 230 V Version
18 Schaltnetzteil Kontroll LED
(leuchtet, wenn Schaltnetzteil in Ordnung)
23 Rev. 5-06.2018
