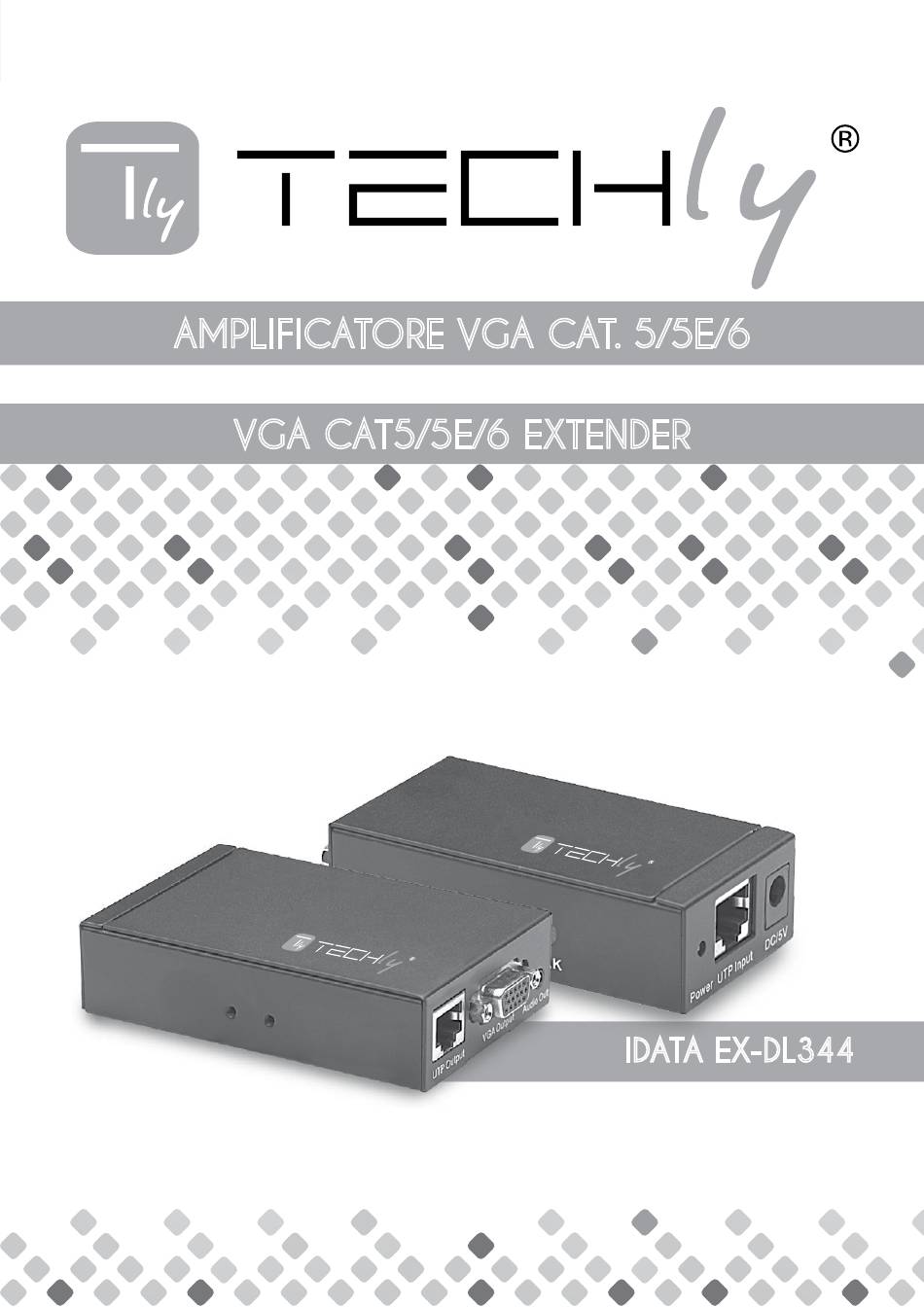

- Page 1 AMPLIFICATORE VGA CAT. 5/5E/6 VGA CAT5/5E/6 EXTENDER Manuale d’istruzione User's manual IDATA EX-DL344...
-
Page 2: Table Of Contents
AMPLIFICATORE VGA CAT. 5/5E/6 MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ................................................2.0 Specifiche ..................................................3.0 Contenuto della confezione ................................4.0 Descrizione pannello ....................................... 5.0 Collegamento e funzionamento ............................6.0 Precauzioni di sicurezza e manutenzione .................. -
Page 3: Introduzione
AMPLIFICATORE VGA CAT. 5/5E/6 AMPLIFICATORE VGA CAT. 5/5E/6 Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 4: Specifiche
AMPLIFICATORE VGA CAT. 5/5E/6 2.0 SPECIFICHE CONNESSIONE INGRESSO/ USCITA Connettore ingresso VGA(Femmina 15pin), Stereo Audio Connettore uscita VGA(Femmina 15pin), Stereo Audio, 1xRJ45 FREQUENZA DI FUNZIONAMENTO Range di frequenza verticale 60/75/85Hz RISOLUZIONI (PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200 INFORMAZIONI MECCANICHE Dimensioni dell’Amplificatore VGA UTP 1X1 Splitter 100×65×25.5mm Peso dell’Amplificatore VGA UTP 1X1 Splitter 208g... -
Page 5: Descrizione Pannello
AMPLIFICATORE VGA CAT. 5/5E/6 4.0 DESCRIZIONE PANNELLO Trasmettitore Extender VGA UTP 1x1 Con Audio Trasmettitore Ricevitore Extender VGA UTP Con Audio Ricevitore GAIN PEAK... -
Page 6: Collegamento E Funzionamento
AMPLIFICATORE VGA CAT. 5/5E/6 5.0 COLLEGAMENTO E FUNZIONAMENTO 1) Collegare la singola sorgente VGA all’ingreso VGA principlae utilizzando un cavo VGA. 2) Collegare l’uscita VGA del Trasmettitore al monitor locale e l’uscita audio del Trasmettitore al ricevitore audio locale. 3) Collegare il Trasmettitore e ciascun Ricevitore utilizzando per ciascuno un cavo di CAT-5e/6 4) Collegare le uscite VGA del Ricevitore ai monitor remote e l’uscita audio del Ricevitore alle periferiche audio remote. - Page 7 VGA CAT5/5E/6 EXTENDER USER'S MANUAL TABLE OF CONTENTS 1.0 Introduction ................................................2.0 Specifications ..............................................3.0 Package Contents ..........................................4.0 Panel Descriptions ........................................5.0 Connection and Operation ................................6.0 Safety Precaution and maintenance ........................
-
Page 8: Introduction

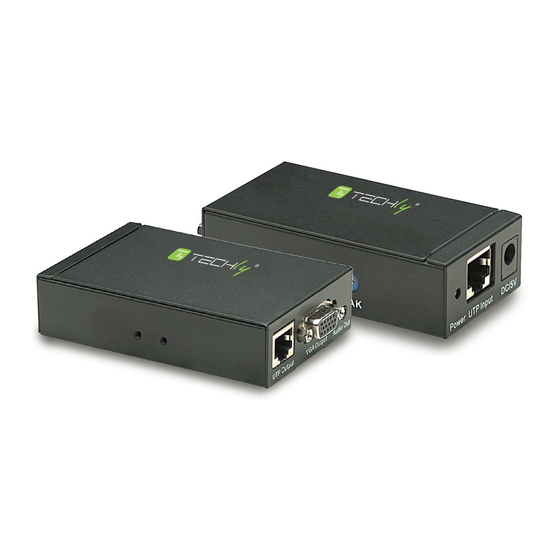

VGA CAT5/5E/6 EXTENDER VGA EXTENDER CAT. 5/5E/6 Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. 1.0 INTRODUCTION This VGA UTP Extender 1X1 Splitter with Audio is an ideal device for local displaying and remote viewing. It combines split function and extension function. -
Page 9: Specifications
VGA CAT5/5E/6 EXTENDER 2.0 SPECIFICATIONS INPUT /OUTPUT CONNECTOR Input connector VGA (Female 15pin), Stereo Audio Output connector VGA (Female 15pin), Stereo Audio, 1xRJ45 OPERATING FREQUENCY Vertical Frequency Range 60/75/85Hz RESOLUTIONS (PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200 MECHANICAL Size of VGA UTP Extender 1X1 Splitter 100×65×25.5mm Weight of VGA UTP Extender 1X1 Splitter 208g Size of Receiver (L-W-H) 81.5×43×23MM... -
Page 10: Panel Descriptions
VGA CAT5/5E/6 EXTENDER 4.0 PANEL DESCRIPTIONS Sender VGA UTP Extender 1x1 With Audio Sender Receiver VGA UTP Extender With Audio Receiver GAIN PEAK... -
Page 11: Connection And Operation
VGA CAT5/5E/6 EXTENDER 5.0 CONNECTION AND OPERATION 1) Connect the single VGA source to the main VGA input using a piece of VGA cable. 2) Connect VGA output of the Sender to a local display and Audio output of the Sender to a local Sounder 3) Connect Sender and each Receiver using a piece of each pieces of CAT-5e/6 4) Connect VGA outputs of Receivers to remote displays and Audio output of Receivers to remote sounders. - Page 12 www.techly.it...
