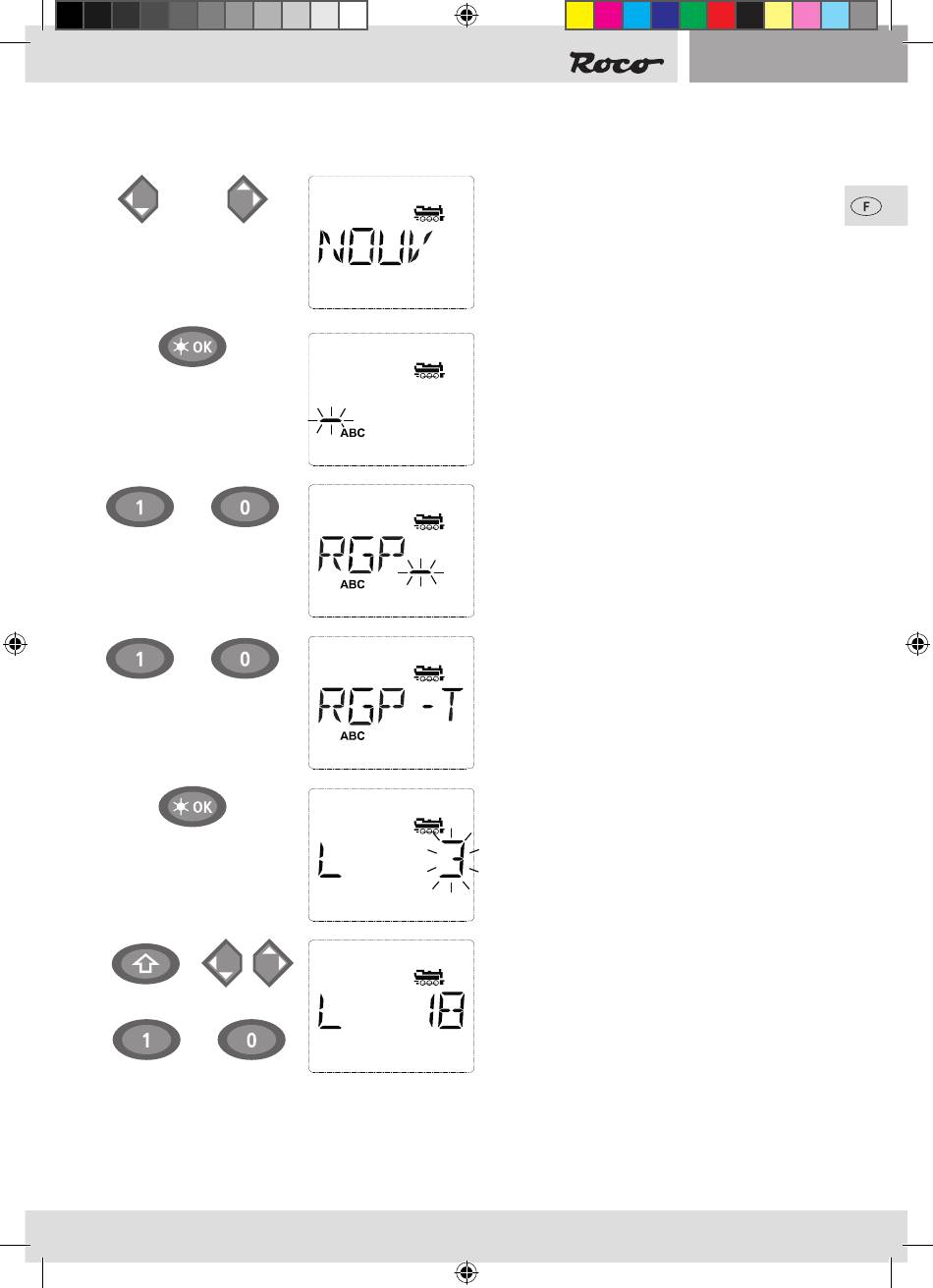

Enregistrement d'une machine (ici le RGP TEE de la SNCF, série X 2771 à 2781) :
Touches actionnées
pour saisir les données
/
...
...
+
ou
...
8051281925.indd 71
Affichage corres-
pondant à l'écran
/
Remarque
La place libre pour saisir les données de la
machine est affichée à l'écran par la mention
»NOUV«; vous la trouverez en parcourant la
bibliothèque à l'aide des touches »flèches«.
Dès que vous l'aurez trouvée, confirmez-la par
la touche »OK«.
Composer maintenant le nom de l'engin. Vous
avez à votre disposition 5 caractères maxi. Sur
notre exemple c'est donc »RGP-T«.
Le premier caractère à composer est indiqué par
un curseur clignotant.
La composition du nom se fait à l'aide des
touches de fonction »1« à »0«. Les touches
fonctionnent comme celles d'un téléphone
mobile composant un SMS : Vous pressez
autant de fois la touche correspondante jusqu'à
ce que la lettre souhaitée apparaisse sur l'écran.
La touche »0«, une fois pressée, donne un
»blanc«, deux fois pressée le chiffre »0«. Vous
avez accès aux caractères spéciaux (/, –, \, *,
[ , ], ‹, ›) en pressant plusieurs fois la touche
»1«. Les erreurs éventuelles se corrigent en fai-
sant reculer le curseur par la touche »flèche à
gauche« d'un ou de plusieurs caractères.
Une fois le nom composé et vérifié, confirmer
par la touche »OK«.
Le nom confirmé, la multiSOURIS passe à
l'adresse de la machine. L'écran affiche alors
une adresse »proposée«, dans notre cas c'est
l'adresse »3«.
Modifiez cette adresse »proposée« soit par la
touche »majuscules« et une des deux touches
»flèches«, soit en composant directement
l'adresse voulue par les touches de fonction
»1« à »0«.
Cette modification n'a d'effet que sur la coor-
dination entre »nom de la machine« et
»adresse« ! L'adresse dans le décodeur doit
être modifiée par la variable »CV 1« (voir para-
graphe n° 6, page 76).
