3. 调整倾斜角度

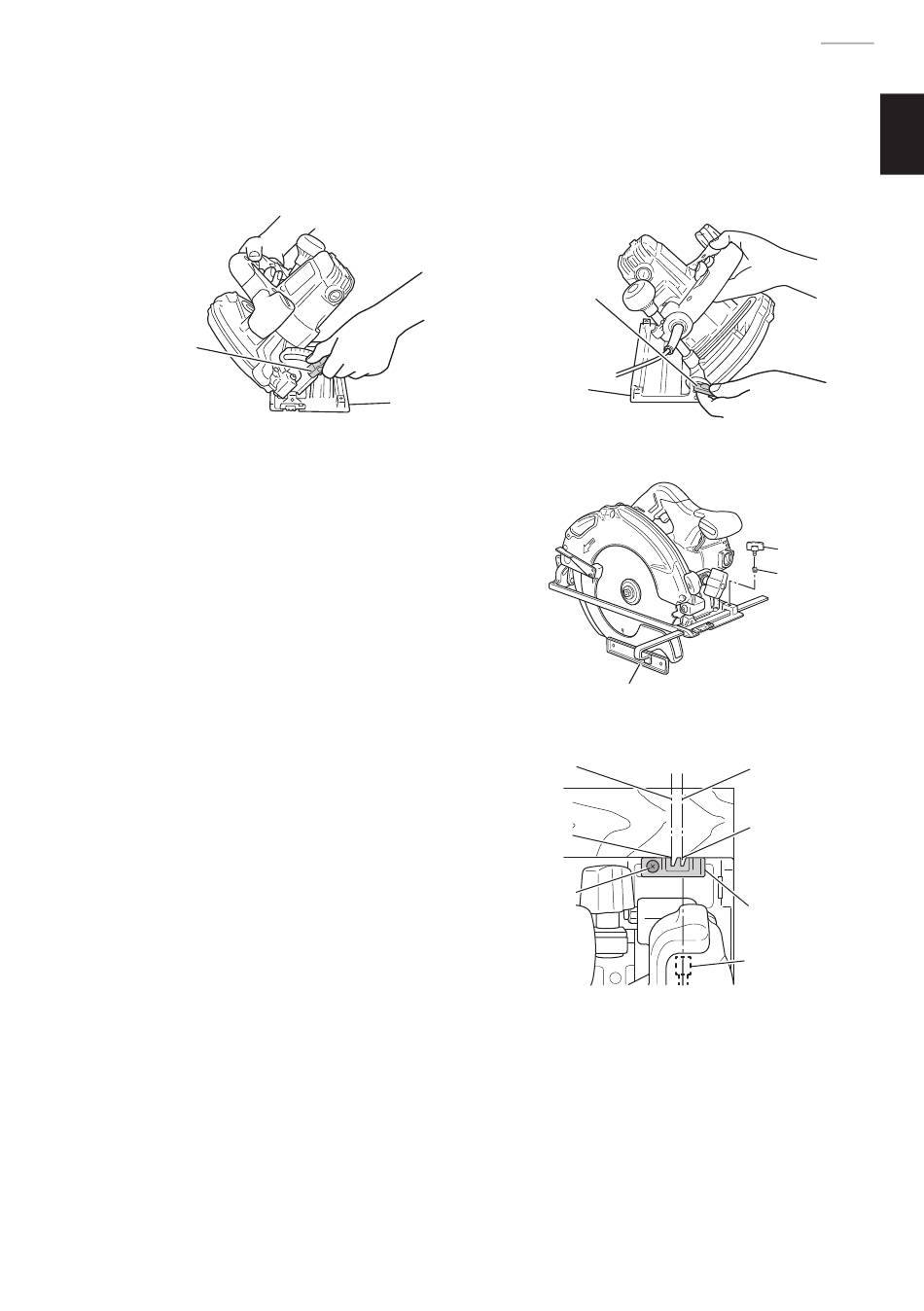

如图 5、图 6 所示拧松斜规上的蝶形螺帽和底座上的蝶形螺栓，根据底座的
情况，锯片可能倾斜至 45 度的最大角度。完成调整之后，确认蝶形螺帽和
蝶形螺栓是否拧紧。
蝶形螺帽
4. 调整引导器（图 7）
拧松蝶形螺栓，将引导器左右移动，即可
调整锯割位置。
引导器可以安装在工具的左边或右边。
5. 调整导向器
在圆锯机上，可进行导向器固定位置之微
调，此微调之位置须先将锯片与记号线对
准。
圆锯机从工厂出货后，导向器上
的前段线性比例尺会与锯片的中
央部位对准（图 8） 。
万一固定位置是错误的话，请松
开导向器上的 M4 螺丝，做必要
的调整。
底座
图 5
45 度倾斜时
的前部尺度
9
蝶形螺栓
底座
引导器
图 7
记号线
Ｍ４螺丝
图 8
中文
图 6
蝶形螺栓
锁簧
记号线
无倾斜时的
前部尺度
导向器
锯片
