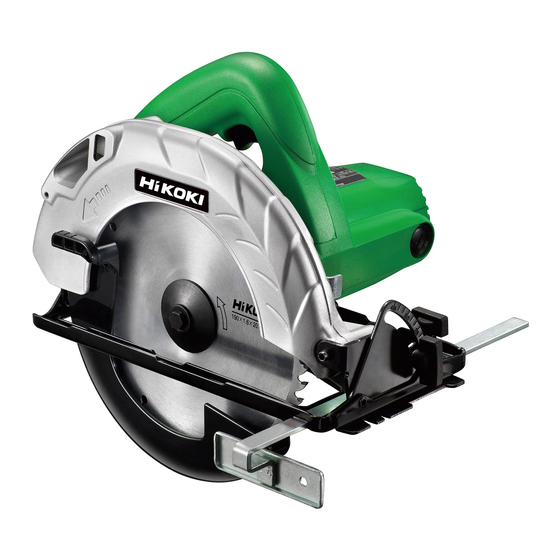

- Page 1 电圆锯 Circular Saw C 7SS 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告.......2 选购附件 （分开销售） ........7 所有圆锯的安全说明........4 用途...............7 对各种圆锯的进一步安全说明....5 作业之前.............8 带摆动式内护罩的圆锯的安全说明..5 使用前调整电动工具........8 使用电圆锯时应注意事项......6 锯割步骤.............9 符号...............6 锯片的装卸.............10 规格...............7 维护和检查.............10 标准附件.............7 维修零部件一览表........12 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线） 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。... - Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 （ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...
-
Page 4: 所有圆锯的安全说明
中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 所有圆锯的安全说明 危险！ a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机 壳。 如果双手都握住圆锯，就不会被锯片伤害。 b) 不得接触工件的下面。 护罩不能防止工件下方锯片的危险。 c) 将锯割深度调至工件的厚度。 能看到在工件下露出的锯齿应不到一个齿高。 d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台 上。 适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。 e) 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持 面来握住电动工具。 碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。 f) 当作劈锯时，始终使用劈锯护栏和直边导向器。... -
Page 5: 对各种圆锯的进一步安全说明
中文 对各种圆锯的进一步安全说明 回弹的原因和操作者防护 ： 回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制 地抬起并脱离工件冲向操作者。 当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使 整机朝操作者快速弹回。 如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从 而引起锯片爬出切口并朝操作者回弹。 回弹是误用圆锯和 / 或不正确操作程序或条件导致的结果，采取以下适当预防 措施可避免回弹。 a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一 侧而不对准锯片。 回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受 操作者的控制。 b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在 材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情 况下尝试将圆锯从工件中拿走或向后拉动圆锯。 调查并采取正确的措施以消除锯片卡住的原因。 c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。 如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。 d) 支撑大型板料以减少锯片受挤压和回弹的危害。 大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和 板料边缘都要放置。 e) 不得使用钝的或破损的锯片。 没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片 卡住和回弹。 f) 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。 如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。 g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。 伸出锯片可能会锯割到引起回弹的物体。... -
Page 6: 使用电圆锯时应注意事项
中文 b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前 对其进行维修。 下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。 c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割” ，才应用手动方式抬 起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下 护罩。 对所有其他锯割作业，下护罩应自动回复。 d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。 未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑 到开关释放后锯片停下来的时间。 使用电圆锯时应注意事项 1. 请勿使用破损或变形的锯片。 2. 请勿使用高速钢制造的锯片。 3. 请勿使用不符合本说明书规定特性的锯片。 4. 请勿按压圆盘侧面停止锯片操作。 5. 经常保持锯片锋利。 6. 确保下部防护移动顺畅自如。 7. 请勿在电圆锯的下部防护被固定在打开位置的状态下使用电圆锯。 8. 确保防护系统的收回机制正确操作。 9. 请勿在锯片转向前面或转向侧面的状态下使用电圆锯。 10. 确保工件上无铁钉等任何异物。 11. 锯片宽度应在 190 mm 至 180 mm 之间。 12. -
Page 7: 标准附件
中文 规格 电压 220 V 68 mm 90° 锯切深度 46 mm 45° 输入功率 1050 W 空载转速 5,500 /min 重量 （不含线缆） 3.4 kg 标准附件 除了主机 （1 台） 外，产品包中还包括表中所列的附件。 锯片 （直径 190 mm） （安装于工具上） 六角条形扳手 选购附件 （分开销售） 集尘器 (1) 集尘器装置 (D) 连接抽吸软管，用真空吸尘器收集切屑 （见图... -
Page 8: 作业之前
中文 作业之前 1. 电源 确认所使用的电源与工具铭牌上标示的规格是否相符。 2. 电源开关 确认电源开关是否切断。若电源开关接通， 则插头插入电源插座时电动工具将出其不意 锯木 底座 地立刻转动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容 量足够、铠装合适的延伸线缆，并且要尽可 锯片 工作台 能地短些。 4. 制备木质工作台 （见图 2） 锯片将露出锯木下面，所以锯割时，应将锯 图 2 木放在工作台上。若用方木块作为工作台， 则应选择平坦地面，以保持稳定。使用不稳 定的工作台，工作时非常危险。 注意！ 为避免可能发生的事故，锯割后的锯木剩余 部分栓住放妥。 5. 如何存放六角条形扳手 （图 3） 六角条形扳手 用来安装和拆卸锯片的六角条形扳手可以存 放在手柄内。 图 3 使用前调整电动工具... -
Page 9: 锯割步骤
中文 2. 调整倾斜角度 通过将蝶形螺栓拧松到一定尺寸， 锯片与底座间可最多倾斜 45 度角 （图 5） 。 尺寸 也可通过将蝶形螺栓拧松到一定 尺寸来调整倾斜的角度 （图 5） 。 注意！ 45 度锯割位置 如果蝶形螺栓一直处于松动状态， 蝶形螺栓 则会非常危险。 务必随时使其完 图 5 全夹紧。 3. 调整导向器 （选购附件） 拧松蝶形螺栓，将导向器左右移动，即可调整锯割位置。 导向器可以安装在左边或右边。 锯割步骤 标志线 1. 将锯体 （底座） 放在锯木上，将锯 片对准前部尺寸 （图 6） 。 45 度倾斜时的... -
Page 10: 锯片的装卸
中文 锯片的装卸 注意！ 为了避免发生严重事故，务必将开关置于 OFF （断开） 位置，并把电源切断。 1. 拆卸锯片 六角条形扳手 (1) 将锯割深度调到最大，将电圆锯如 内六角螺栓 图 7 所示放置。 旋松 (2) 压住锁紧杆，锁住主轴，然后用六 旋紧 角条形扳手拆下内六角螺栓。 (3) 握住下部防护杆以使下部防护完全 缩回到锯盖内，拆下锯片。 2. 安装锯片 压下锁紧杆 (1) 将主轴、螺栓以及垫圈周围聚集的 图 7 切屑完全清除干净。 (2) 如图 8 所示， 带凸起中心的垫圈 (A) 锯片 垫圈 (A) 侧，其直径和锯片的内径相同，而... - Page 11 中文 3. 电动机的维护 电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾 湿。 4. 检查炭刷 为了保证长期安全操作和防止触电，必须仅由经授权的HiKOKI维修服务中心 检查和更换炭刷。 5. 更换电源线 如果需要更换电源线，则必须由此代理的生产厂商进行操作，以免发生危险。 6. 调整底座和锯片以保持垂直︰ 一字沟槽固定螺丝 直角尺 底座和锯片之间的角度已被调整为 90 度， 底座 但是，这一垂直角度可能会由于某些原 因而改变，请按以下方式调整 ： (1) 将底座转向上方 （图 9） 并拧松蝶形螺栓 （第 9 页的图 5） 。 (2) 将一把直角尺放在底座和锯片上，用槽 头螺丝刀转动一字沟槽固定螺丝，移动 底座的位置以形成所需的正确角度。 图 9 7. 维修零部件一览表...
-
Page 12: 维修零部件一览表
中文 维修零部件一览表 A 18 53 54... - Page 13 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 963803 307918 322088 6000VV 6000VVCMPS2L 308361 318647 305568 M5×12 961729 331273 949794 M6×20 331268 331706 6002VV 6002VVCMPS2L 949454 308362 949237 M5×12 308773 M3×12 331269 322099 331259 330888 190MM-D20 NT18 331261 323924 307898 M6×18 325541...
-
Page 14: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........14 SAFETY INSTRUCTIONS FOR ALL SAWS ..........16 FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS ....... 17 SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD ......................18 PRECAUTIONS ON USING CIRCULAR SAW ..........18 SYMBOL ....................... - Page 15 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
-
Page 16: Safety Instructions For All Saws
English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. -
Page 17: Further Safety Instructions For All Saws
English It is important to support the work properly to minimize body exposure, blade binding, or loss of control. Hold power tool by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a “live”... -
Page 18: Safety Instructions For Saws With Inner Pendulum Guard
English Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel. Do not use dull or damaged blades. Unsharpened or improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback. -
Page 19: Symbol
English Ensure that the retraction mechanism of the guard system operates correctly. Never operate the circular saw with the saw blade turned upward or to the side. 10. Ensure that the material is free of foreign matter such as nails. 11. -
Page 20: Optional Accessories (Sold Separately)
English OPTIONAL ACCESSORIES (sold separately) Dust collector Dust Collector Set (D) Connect the suction hose to collect saw dust with the vacuum cleaner (see Fig. 1). Fig. 1 Washer (A) ..for 20 mm (Inner dia. of saw blade) ..for 30 mm (Inner dia. of saw blade) Guide (with wing-bolt) APPLICATION Cutting various types of wood. -
Page 21: Adjusting The Power Tool Prior To Use
English How to store the hex. bar wrench (Fig. 3) The hex. bar wrench used for attaching and detaching the saw blade can be stored in the handle. Hex. bar wrench Fig. 3 ADJUSTING THE POWER TOOL PRIOR TO USE Adjusting the cutting depth The cutting depth can be adjusted by moving the base after loosening its lever (A) (Fig. -
Page 22: Cutting Procedures
English CUTTING PROCEDURES Place the saw body (base) on the Marking-off -line lumber, and align the cutting with the Front scale at saw blade at the front scale (Fig. 6). 45° incline Lumber Turn ON the switch before the saw blade contacts the lumber. -
Page 23: Maintenance And Inspection
Inspecting the carbon brushes For your continued safety and electrical shock protection, carbon brush inspection and replacement on this tool should ONLY be performed by a HiKOKI AUTHORIZED SERVICE CENTER. Replacing supply cord If the replacement of the supply cord is necessary, this has to be done by the manufacturer of this agent in order to avoid a safety hazard. - Page 24 Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.
-
Page 25: Service Parts List
English SERVICE PARTS LIST A 18 53 54... - Page 26 English Item Item Code No. Remarks Code No. Remarks Used Used 963803 953174 D5×55 322088 307918 308361 6000VV 6000VVCMPS2L 305568 M5×12 318647 331273 961729 331268 949794 M6×20 6002VV 6002VVCMPS2L 331706 308362 949454 308773 M3×12 949237 M5×12 322099 331269 330888 190MM-D20 NT18 331259 323924 331261...
- Page 28 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99180027 F 发行日期：2018年6月 中国印刷...
