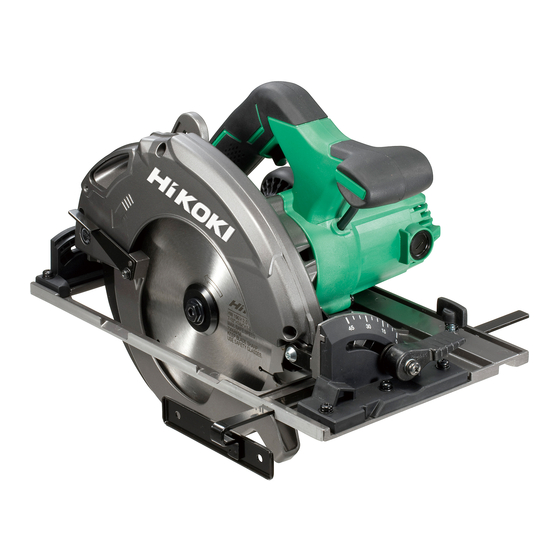

- Page 1 电圆锯 Circular Saw C 7U3 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告 ......2 标准附件.............7 所有圆锯的安全说明........4 用途...............8 对各种圆锯的进一步安全说明....5 作业之前.............8 带摆动式内护罩的圆锯的安全说明..5 使用前调整电圆锯.........8 带分料刀的各种圆锯的附加安全 锯割步骤............10 说明...............6 锯片的装卸.............11 使用电圆锯时应注意事项......6 使用固线器.............11 符号...............7 维护和检查.............12 规格...............7 选择附件............13 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。... - Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
-
Page 4: 所有圆锯的安全说明
中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 所有圆锯的安全说明 危险！ a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机 壳。 如果双手都握住圆锯，就不会被锯片伤害。 b) 不得接触工件的下面。 护罩不能防止工件下方锯片的危险。 c) 将锯割深度调至工件的厚度。 能看到在工件下露出的锯齿应不到一个齿高。 d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台 上。 适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。 e) 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持 面来握住电动工具。 碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。 f) 当作劈锯时，始终使用劈锯护栏和直边导向器。... -
Page 5: 对各种圆锯的进一步安全说明
中文 对各种圆锯的进一步安全说明 回弹的原因和操作者防护 ： 回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制 地抬起并脱离工件冲向操作者。 当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使 整机朝操作者快速弹回。 如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从 而引起锯片爬出切口并朝操作者回弹。 回弹是误用圆锯和 / 或不正确操作程序或条件导致的结果，采取以下适当预防 措施可避免回弹。 a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一 侧而不对准锯片。 回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受 操作者的控制。 b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在 材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情 况下尝试将圆锯从工件中拿走或向后拉动圆锯。 调查并采取正确的措施以消除锯片卡住的原因。 c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。 如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。 d) 支撑大型板料以减少锯片受挤压和回弹的危害。 大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和 板料边缘都要放置。 e) 不得使用钝的或破损的锯片。 没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片 卡住和回弹。 f) 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。 如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。 g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。 伸出锯片可能会锯割到引起回弹的物体。... -
Page 6: 使用电圆锯时应注意事项
中文 b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前 对其进行维修。 下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。 c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割” ，才应用手动方式抬 起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下 护罩。 对所有其他锯割作业，下护罩应自动回复。 d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。 未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑 到开关释放后锯片停下来的时间。 带分料刀的各种圆锯的附加安全说明 a) 使用与所有锯片相匹配的分料刀。 对作业用的分料刀，必须比锯片本体厚，但比锯片的齿宽薄。 b) 按使用手册所述调节分料刀。 不正确的间隙、定位和校准会导致分料刀不能有效地防止回弹。 c) 除进行“插入式锯割”以外，都要使用分料刀。 分料刀必须在插人式锯割之后重新装上。插人锯割作业期间，分料刀会对锯 割造成干扰并产生回弹。 d) 用分料刀作业时，必须将它插入工件。 在进行短材料锯割时，分料刀对防止回弹不起作用。 e) 当分料刀弯曲变形时不得操作圆锯。 甚至一个轻微干扰也会减慢护罩闭合速度。 f) 不得使用任何砂轮的。 使用电圆锯时应注意事项 1. 请勿使用破损或变形的锯片。 2. 请勿使用高速钢制造的锯片。 3. 请勿使用不符合本说明书规定特性的锯片。 4. -
Page 7: 标准附件
中文 13. 对于机种 C7U3 而言，锯片直径应该是 190 mm。 14. 在执行任何调整、维修、维护前先从插座上拔下插头。 15. 请勿仅使用工具的鼓风机功能。( 图 1) 图 1 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅读使用说明书 规格 电压 220 V 90 度 0 - 66 mm 锯切深度 45 度 最大 48 mm 输入功率 1300 W 空载转速 5800 /min 重量（不含线缆）... -
Page 8: 作业之前
中文 用途 锯割各种木材。 作业之前 1. 电源 底座 锯木 确认所使用的电源与工具铭牌上标示的规 格是否相符。 2. 电源开关 确认电源开关是否切断。 若电源开关接通， 锯片 工作台 则插头插入电源插座时电动工具将出其不 意地立刻转动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用 图 2 容量足够、铠装合适的延伸线缆，并且要尽可能地短些。 4. 制备木质工作台（图 2） 锯片将露出锯木下面，所以锯割时，应将锯木放在工作台上。若用方木块作 为工作台，则应选择平坦地面，以保持稳定。使用不稳定的工作台，工作时 非常危险。 注意！ 为避免可能发生的事故，锯割后的锯木剩余部分栓住放妥。 使用前调整电圆锯 1. 调整锯割深度 手柄 如图 3 所示，用一只手握住手柄，另一只手拧松 旋钮。 可以通过将底座移到所需的位置来调整锯割深度。... - Page 9 中文 3. 调整倾斜角度 如图 5、图 6 所示拧松斜规上的蝶形螺帽和底座上的蝶形螺栓，根据底座的 情况，锯片可能倾斜至 45 度的最大角度。完成调整之后，确认蝶形螺帽和 蝶形螺栓是否拧紧。 蝶形螺栓 蝶形螺帽 底座 底座 图 5 图 6 4. 调整引导器（图 7） 拧松蝶形螺栓，将引导器左右移动，即可 蝶形螺栓 调整锯割位置。 锁簧 引导器可以安装在工具的左边或右边。 5. 调整导向器 在圆锯机上，可进行导向器固定位置之微 调，此微调之位置须先将锯片与记号线对 引导器 准。 图 7 圆锯机从工厂出货后，导向器上 记号线 记号线 的前段线性比例尺会与锯片的中 央部位对准（图 8） 。 45 度倾斜时...
-
Page 10: 锯割步骤
中文 锯割步骤 1. 将底座置于工件材料上方，然后在底座前方，将锯片及导向器前段线性刻度 尺对准于记号线（第 9 页的图 8） 。 底座无倾斜角度时，请使用大截面部位以做为导引之用（第 9 页的图 8 和 图 9） 。 如果有倾斜角度（45 度）时，请以小的前段刻度尺做为导引之用（第 9 页 的图 8 和图 10） 。 导向器 导向器 45 度倾斜时 记号线 记号线 无倾斜时的 的前部尺度 前部尺度 图 9 图 10 2. 锯片在开始进行锯切材料之前，务必先将开关切换至开启（ON）的位置。扳 动扳机时即可将开关切换至开启（ON）而松开扳机时便可将开关切换至关闭... -
Page 11: 锯片的装卸
中文 锯片的装卸 注意！ 为了避免发生严重事故，务必将开关置于关闭（OFF）位置，并把电源切断。 1. 拆卸锯片 (1) 将锯割深度调到最大，将电圆锯如图 11 所 六角承座螺栓 示放置。 (2) 压住锁紧杆，锁住主轴，然后用六角条形 扳手拆下内六角螺栓。 锁紧杆 (3) 握住下部防护杆以使下部防护完全缩回到 锯盖内，拆下锯片。 2. 安装锯片 六角条 (1) 将主轴、螺栓以及垫圈周围聚集的切屑完 形扳手 全清除干净。 图 11 (2) 如图 12 所示，带凸起中心的垫圈（A）侧， 其直径和锯片的内径相同，而垫圈（B）的 凹入侧必须和锯片侧一致。 (3) 为确保锯片转动方向正确，锯片上的箭头方 向必须与锯盖上的箭头方向一致。 (4) 用手指尽量将固定锯片的内六角螺栓拧紧。 六角承 然后压下锁紧杆，锁住主轴，并拧紧螺栓。... -
Page 12: 维护和检查
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 磨损极限 3. 检查炭刷（图 14） 马达使用炭刷，它是消耗部品，因为使用过久 的炭刷将会导致马达故障，用具有相同炭刷号 6 mm 的新炭刷去更换旧的，炭刷编号用数字表示炭 炭刷号 17 mm 刷何时用旧或接近于磨损极限，此外，要经常 保持炭刷清洁以及保证它在刷握里能自由滑动。 图 14 注意！ 在更换新的炭刷前，请按照分解图上指定的数字使用HiKOKI指定的炭刷。 4. 更换炭刷 用无头螺丝刀卸下炭刷盖，然后可以很容易地取下炭刷。 5. 电动机的维护 电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾 湿。 6. 调整底座和锯片以保持垂直︰ 直角尺 底座 底座和锯片之间的角度已被调整为 90 度， 六角 但是，这一垂直角度可能会由于某些原因 锯片 条形扳手 而改变，请按以下方式调整 ：... -
Page 13: 选择附件
中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 产品编号 : 370279 产品编号 : 324662 产品编号 : 370270 产品编号 : 330888 锯片 产品编号 : 370587 产品编号 : 872422 引导器 六角条形扳手 产品编号 : 997247 产品编号 : 370264 集尘器装置 杆（短型）... -
Page 14: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........14 SAFETY INSTRUCTIONS FOR ALL SAWS ..........16 FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS ......17 SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD ......................18 ADDITIONAL SAFETY INSTRUCTIONS FOR ALL SAWS WITH RIVING KNIFE ...................... - Page 15 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
-
Page 16: Safety Instructions For All Saws
English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off... -
Page 17: Further Safety Instructions For All Saws
English Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of the blade teeth should be visible below the workpiece. Never hold piece being cut in your hands or across your leg. Secure the workpiece to a stable platform. -
Page 18: Safety Instructions For Saws With Inner Pendulum Guard
English When restarting a saw in the workpiece, centre the saw blade in the kerf and check that saw teeth are not engaged into the material. If saw blade is binding, it may walk up or kickback from the workpiece as the saw is restarted. -
Page 19: Additional Safety Instructions For All Saws With Riving Knife
English ADDITIONAL SAFETY INSTRUCTIONS FOR ALL SAWS WITH RIVING KNIFE Use the appropriate riving knife for the blade being used. For the riving knife to work, it must be thicker than the body of the blade but thinner than the tooth set of the blade. -
Page 20: Symbol
English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must read instruction manual. SPECIFICATIONS Voltage 220 V 90° 0 – 66 mm Cutting Depth 45°... -
Page 21: Prior To Operation
English PRIOR TO OPERATION Power source Ensure that the power source to be utilized conforms to the power requirements specifi ed on the product nameplate. Power switch Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident. - Page 22 English Adjusting the angle of inclination As shown in Fig. 5, Fig. 6 by loosening the wing-nut on the incline gauge and the wing-bolt on the base, the saw blade may be inclined to a maximum angle of 45° in relation to the base.
-
Page 23: Cutting Procedures
English CUTTING PROCEDURES Place the base on the material, then align the premarked line and the sawblade with the guide piece front scale section at the front of the base (Fig. 8). When the base is not slanted, use the large cutout as the guide (Fig. 8 and Fig. 9). If the base is slanted (45 degrees), use the small front scale as the guide (Fig. -
Page 24: Mounting And Dismounting The Saw Blade
English MOUNTING AND DISMOUNTING THE SAW BLADE CAUTION To avoid serious accident, ensure the switch is in the OFF position, and the power source is disconnected. Hexagonal- Dismounting the saw blade socket bolt Set the cutting volume at maximum, and place the Circular Saw as shown in Fig. -
Page 25: Maintenance And Inspection
CAUTION When replacing the new carbon brushes, always use genuine HiKOKI carbon brushes with the number specifi ed in the drawing. Replacing carbon brushes Disassemble the brush caps with a slotted-head screwdriver. The carbon brushes can then be easily removed. -
Page 26: Selecting Accessories
English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 370279 Part Number: 324662 Part Number: 370270 Part Number: 330888 Saw blade Part Number: 370587 Part Number: 872422 Guide Hex.bar wrench... - Page 28 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99718322 F 发行日期：2018年6月 中国印刷...
