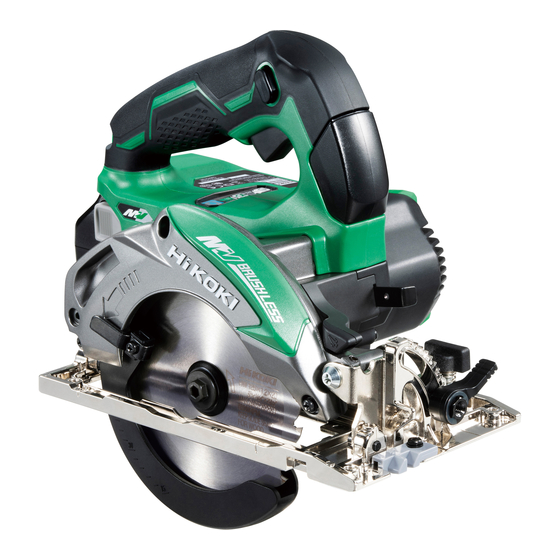

HIKOKI C 3605DA Handling Instructions Manual
  1. Manuals
  2. Brands
  3. HIKOKI Manuals
  4. Saw
  5. C 3605DA
  6. Handling instructions manual

HIKOKI C 3605DA Handling Instructions Manual

Hide thumbs Also See for C 3605DA:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
C 3605DA
Handling instructions
en
Iнструкції щодо поводження з пристроєм
uk
Инструкция по эксплуатации
ru
en
uk
ru

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C 3605DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI C 3605DA

Summary of Contents for HIKOKI C 3605DA

  • Page 1 C 3605DA Handling instructions Iнструкції щодо поводження з пристроєм Инструкция по эксплуатации...
  • Page 2 &...
  • Page 4 45° 0°...
  • Page 7 45° 30° 15° 0°...

  • Page 13: General Power Tool Safety Warnings

    English (Original instructions) c) Prevent unintentional starting. Ensure the GENERAL POWER TOOL SAFETY switch is in the off -position before connecting WARNINGS to power source and/or battery pack, picking up or carrying the tool. WARNING Carrying power tools with your fi nger on the switch Read all safety warnings, instructions, illustrations and or energising power tools that have the switch on specifi...
  • Page 14 English 5) Battery tool use and care d) Never hold piece being cut in your hands or across a) Recharge only with the charger specifi ed by the your leg. Secure the workpiece to a stable platform. manufacturer. It is important to support the work properly to minimize A charger that is suitable for one type of battery pack body exposure, blade binding, or loss of control.

  • Page 15: Additional Safety Warnings

    English 17. Ensure that the lower guard moves smoothly and freely. f) Blade depth and bevel adjusting locking levers must be tight and secure before making cut. 18. Never use the circular saw with its lower guard fi xed in If blade adjustment shifts while cutting, it may cause the open position.

  • Page 16: Caution On Lithium-Ion Battery

    English 35. Should lever remain loosened, it will create a very ○ Before storing a battery, remove any swarf and dust that hazardous situation. Always thoroughly clamp it. may adhere to it and do not store it together with metal (Fig.
  • Page 17 English ○ For transportation abroad, you must comply with ○ Person using a pacemaker or other medical device international law and the rules and regulations of the should consult the manufacturer, medical institution or destination country. distributor of the said medical electric device regarding ○...
  • Page 18 English Link/independent switch Link/independent switch Link mode display lamp Cleaner switch Light Off : Independent mode Link/independent switch of cleaner Link mode display lamp of cleaner Light Blinking: Searching Washer (A) Light On: Link mode SYMBOLS Link/independent switch of cleaner WARNING (sold separately) The following show symbols used for the machine.

  • Page 19: Standard Accessories

    3. Charging NOTE When inserting a battery in the charger, the charge Due to HiKOKI’s continuing program of research and indicator lamp will blink in blue. development, the specifi cations herein are subject to When the battery becomes fully recharged, the charge change without prior notice.
  • Page 20 English Table 1 Indications of the charge indicator lamp Lights for 0.5 seconds. Does not light for Before Blinks 0.5 seconds. (off for 0.5 seconds) Plugged into power source charging (RED) Lights for 0.5 seconds. Does not light for Blinks 1 second.
  • Page 21 English (2) Avoid recharging at high temperatures. Mounting the saw blade A rechargeable battery will be hot immediately after use. If such a battery is recharged immediately after Charging a USB device from a 33-a use, its internal chemical substance will deteriorate, and electrical outlet the battery life will be shortened.

  • Page 22: Maintenance And Inspection

    English ○ If there is no link signal for two minutes, the power will be LED LIGHT WARNING SIGNALS automatically switched off . (Fig. 36) ○ Detaching the battery will return the unit to independent operation mode. This product features functions that are designed to protect ○...
  • Page 23 5. Cleaning the inside of the saw cover GUARANTEE Regularly check and clean to make sure that sawdust We guarantee HiKOKI Power Tools in accordance with and other residue do not collect inside of the saw cover. statutory/country specifi c regulation. This guarantee does...

  • Page 24: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. 1. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.
  • Page 25 The charger’s vents are blocked, causing its Avoid blocking the vents. internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has become low. Replace the battery with one that has has switched off...
  • Page 26 Українська (Переклад первинних інструкцій) Пристрій захисту від замикання на землю знижує ЗАГАЛЬНІ ІНСТРУКЦІЇ БЕЗПЕКИ ризик удару струмом. ЕЛЕКТРИЧНОГО ІНСТРУМЕНТУ 3) Особиста безпека a) Не втрачайте пильності, стежте за тим, що ПОПЕРЕДЖЕННЯ робите, і користуйтеся здоровим глуздом під Прочитайте всі застереження, інструкції, технічні час...
  • Page 27 Українська Ці заходи безпеки знижують ризик випадково f) Не піддавайте комплект батарей або увімкнути автоматичний інструмент. інструмент дії вогню або надмірної d) Зберігайте інструменти у місцях, температури. недоступних для дітей, і не дозволяйте Дія вогню або температури вищої за 130 °C може людям, не...
  • Page 28 Українська Це поліпшить точність різання і зменшить ймовірність e) Не використовуйте тупі або пошкоджені полотна. защемлення полотна. Незаточені або неправильно встановлені полотна g) Завжди використовуйте ріжучі диски належного служать причиною вузького пропилу, що призведе розміру і форми (ромб або коло) відповідно до до...
  • Page 29 Українська 5. У разі неперервного використання цей інструмент 28. Уникайте різання в положенні, коли основа нестійко може перегрітися, що призведе до пошкодження спирається на оброблюваний матеріал. двигуна та перемикача. Припиніть роботу й дайте При затисканні ріжучого полотна або при йому охолонути протягом приблизно 15 хвилин. перериванні...
  • Page 30 Українська ○ Дуже небезпечно експлуатувати дискову пилку, ○ Перед зберіганням батареї протріть всю металеву якщо ріжучий диск буде направлений вгору або стружку і пил в місці її зберігання і не зберігайте в сторону. Не слід застосовувати пилку таким батарею разом з металевими предметами (болтами, незвичайним...

  • Page 31: Назви Компонентів

    Українська але також може привести до неочікуваних нещасних ЩОДО ТРАНСПОРТУВАННЯ ЛІТІЙ- випадків. ІОННОЇ АКУМУЛЯТОРНОЇ БАТАРЕЇ ○ Заряджання деяких пристроїв USB неможливе (залежить від типу пристрою). Під час транспортування літій-іонної акумуляторної батареї, будь ласка, дотримуйтесь наведених нижче ПРО попереджень. ПОПЕРЕДЖЕННЯ і логотип є зареєстрованими товарними Повідомте...
  • Page 32 Українська Номінальна напруга Шестигранний ключ Рукоятка Швидкість без навантаження & Напрямна Перемикач УВІМК. Перемикач режимів Індикаторна лампа безшумного режиму Перемикач ВИМК. Перемикач індикатора заряду батареї Індикатор рівня заряду акумулятора Вийміть акумулятор Перемикач режимів освітлення Індикаторна лампа режиму освітлення Заборонена дія Адаптер...

  • Page 33: Технічні Характеристики

    Українська ПРИМІТКА Акумуляторна батарея Через постійні дослідження і розвиток, які здійснює Світиться; компанія HiKOKI, технічні характеристики можуть Заряд батареї перевищує 75%. змінюватися без попередження. Електронне керування Світиться; ○ Плавний пуск Заряд батареї становить 50–75%. ○ Захист від перевантаження Світиться; Дана...
  • Page 34 Українська 3. Зарядка ЗАРЯДКА При встановленні батареї в зарядний пристрій індикатор заряджання буде блимати синім. Перед використанням електроінструменту зарядіть Коли батарея повністю зарядиться, індикатор батарею наступним чином. заряджання почне світитися зеленим. (Див. 1. Підключіть шнур живлення зарядного пристрою таблицю 1) до...
  • Page 35 Українська (2) Інформація щодо температури та часу зарядки акумуляторної батареї Температура та час зарядки для батарей показані в Таблиці 2. Таблиця 2 Зарядний пристрій UC18YSL3 Тип батареї Li-ion Температура, при якій можна 0°C – 50°C заряджати батарею Зарядна напруга В 14,4 Серія...
  • Page 36 Українська При використанні безшумного режиму зменшується УСТАНОВКА ТА ЕКСПЛУАТАЦІЯ максимальна швидкість обертання (число обертів за хвилину) електродвигуна, що забезпечує ефективну роботу з меншим рівнем шуму. Операція Малюнок Сторінка Якщо під час роботи двигуна у безшумному режимі Нахилене різання з використанням навантаження...
  • Page 37 Українська ПОПЕРЕДЖУВАЛЬНІ СИГНАЛИ СВІТЛОДІОДНОГО ІНДИКАТОРА (Мал. 36) Цей виріб має функції, призначені для захисту самого інструмента, а також батареї. Коли перемикач витягнуто, якщо будь-яка захисна функція запускається під час роботи, тоді світлодіодний індикатор буде блимати, як зазначено в Таблиці 3. Коли будь-яка захисна функція запускається, негайно...
  • Page 38 і модифікованих батарей (в яких були демонтовані та замінені гальванічні елементи батареї або інші Шпиндель внутрішні деталі). Захисний пристрій пили ГАРАНТІЯ Ми гарантуємо, що автоматичні інструменти HiKOKI виготовлені згідно місцевих вказівок. Ця гарантія не розповсюджується на дефекти або пошкодження через зловживання, неправильне користування...

  • Page 39: Усунення Несправностей

    Українська УСУНЕННЯ НЕСПРАВНОСТЕЙ Якщо під час роботи інструмента виникають незвичайні ознаки, виконайте дії для перевірки інструмента, перелічені в таблиці нижче. Якщо проблему не вдасться усунути, зверніться до дилера або уповноваженого сервісного центру HiKOKI. 1. Електроінструмент Ознака Можлива причина Спосіб усунення проблеми...
  • Page 40 Вентиляційні отвори зарядного пристрою Не закривайте вентиляційні отвори. перекрито, що спричинило перегрівання його внутрішніх компонентів. Охолоджувальний вентилятор не працює. Зверніться до уповноваженого сервісного центру HiKOKI для ремонту. Індикатор живлення USB Заряд акумулятора став низьким. Замініть його на заряджений акумулятор. вимкнено, і пристрій USB Увімкніть...
  • Page 41 Русский (Перевод оригинальных инструкций) Поврежденные или запутанные шнуры ОБЩИЕ ПРАВИЛА увеличивают опасность поражения БЕЗОПАСНОСТИ ПРИ РАБОТЕ С электрическим током. e) При эксплуатации электроинструмента вне ЭЛЕКТРОИНСТРУМЕНТОМ помещений, используйте удлинительный шнур, предназначенный для использования ПРЕДУПРЕЖДЕНИЕ вне помещения. Прочтите все предупреждения относительно Использование шнура, предназначенного для безопасности, инструкции, иллюстрации...
  • Page 42 Русский g) Если предусмотрены устройства для Использование электроинструмента для присоединения приспособлений для отвода выполнения работ не по прямому назначению и сбора пыли, убедитесь в том, что они может привести к опасной ситуации. присоединены и используются надлежащим h) Поддерживайте ручки и поверхности захвата образом.
  • Page 43 Русский Техническое обслуживание портативных Причины отдачи и соответствующие предупреждения батарейных источников питания должен - Отдача представляет собой внезапное ответное выполнять только изготовитель или действие на защемление, ограничение хода уполномоченный поставщик услуг. или перекос полотна пилы, и станет причиной неуправляемого перемещения пилы вверх и выхода из MEPЫ...
  • Page 44 Русский g) Будьте особенно внимательны при пилении 6. He вcтaвляйтe кaкой-либо поcтоpонний пpeдмeт в в уже существующих стенах или в других щeли воздyшной вeнтиляции зapядного ycтpойcтвa. непросматриваемых зонах. Попaдaниe мeтaлличecкиx пpeдмeтов или лeгко Выступающее вперед полотно может порезать воcплaмeняющиxcя мaтepиaлов в щeли воздyшной предметы, которые...
  • Page 45 Русский материале до тех пор, пока режущий диск полностью ○ Всегда надевайте защитные очки перед не остановится. Никогда не пытайтесь вынуть пилу из резанием материалов. детали или потянуть пилу в обратном направлении в ○ После окончания работы выньте батарею. то время, когда режущий диск находится в движении, 37.
  • Page 46 Русский ○ Пepeд xpaнeниeм бaтapeи пpoтpитe вcю ОТНОСИТЕЛЬНО мeтaлличecкyю cтpyжкy и пыль в мecтe ee xpaнeния ТРАНСПОРТИРОВКИ ЛИТИЙ- и нe xpaнитe бaтapeю вмecтe c мeтaлличecкими пpeдмeтaми (бoлтaми, гвoздями и т.д.). ИОННОЙ БАТАРЕИ 2. He пpoкaлывaйтe бaтapeю ocтpыми пpeдмeтaми, нaпpимep, гвoздeм, нe бeйтe мoлoткoм,...
  • Page 47 Русский Несоблюдение этих мер может привести не только Батарея к сокращению срока эксплуатации аккумулятора устройства USB, но и к непредвиденным авариям. Шестигранный ключ ○ Возможно, нельзя будет зарядить некоторые USB- Ручка устройства в зависимости от типа устройства. & Направляющая О Переключатель...

  • Page 48: Стандартные Принадлежности

    Русский Батарея Только для стран ЕС Не выкидывайте электроприборы вместе с Горит: обоычным мусором! оставшийся заряд батареи – более 75%. В соответствии с европейской директивой Горит: 2002/96/ЕС об утилизации старых оставшийся заряд батареи – от 50% до 75%. электрических и электронных приборов и...
  • Page 49 Русский ПРИМЕЧАНИЕ ЗАРЯДКА Ha ocнoвaнии пocтoянныx пpoгpaмм иccлeдoвaния и paзвития компания HiKOKI ocтaвляют зa coбoй Перед использованием беспроводного пpaвo нa измeнeниe yкaзaнныx здecь тexничecкиx электроинструмента зарядите батарею следующим дaнныx бeз пpeдвapитeльнoгo yвeдoмлeния. образом. Электронное управление 1. Подключите зарядное устройство к розетке...
  • Page 50 Русский Таблица 1 Индикации лампы индикатора зарядки Высвечивается в течение 0,5 секунды. Перед Мигает Не высвечивается в течение 0,5 секунды. Вставлен в источник зарядкой (КРАСНЫЙ) (Выключается на 0,5 секунды) питания Высвечивается в течение 0,5 секунды. Мигает He загорается в тeчeниe 1 секунды. Емкость...
  • Page 51 Русский 4. Отсоедините шнур питания зарядного УСТАНОВКА И ЭКСПЛУАТАЦИЯ устройства от сетевой розетки. 5. Крепко возьмитесь за зарядное устройство и вытащите батарею. Операция Рисунок Страница ПРИМЕЧАНИЕ Наклонная резка с помощью После завершения зарядки выньте батарею из направляющей (направление +45°) зарядного устройства и храните ее надлежащим образом.
  • Page 52 Русский Бесшумный режим снижает максимальное число ○ Во время поиска этого устройства (индикатор об/мин двигателя, позволяя выполнять работу режима связи мигает), можно активировать эффективно с меньшим уровнем шума. двигатель, потянув за переключатель этого Если нагрузка увеличивается, пока двигатель устройства. работает в бесшумном режиме, он автоматически Пылеуловитель/аккумуляторный...
  • Page 53 Русский 5. Очистка внутренней части пильной крышки ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И Регулярно проверяйте и очищайте, чтобы опилки ОСМОТР и другие отходы не скапливались внутри пильной крышки. Когда выполняете проверку и очистку, 1. Осмотр режущего диска обязательно снимайте пильное полотно. Поскольку использование инструмента...
  • Page 54 Русский ПРИМЕЧАНИЕ Важная информация о батареях для Ha ocнoвaнии пocтoянныx пpoгpaмм иccлeдoвaния и беспроводных электроинструментов HiKOKI paзвития компания HiKOKI ocтaвляют зa coбoй пpaвo Всегда используйте фирменные батареи, нa измeнeниe yкaзaнныx здecь тexничecкиx дaнныx бeз предназначенные именно для данного пpeдвapитeльнoгo yвeдoмлeния.

  • Page 55: Неполадки И Способ Их Устранения

    Русский НЕПОЛАДКИ И СПОСОБ ИХ УСТРАНЕНИЯ При возникновении неполадок при работе триммера пользуйтесь следующей таблицей: Если, пользуясь таблицей, устранить неполадку не удалось, обратитесь в авторизованный сервисный центр компании HiKOKI. 1. Электроинструмент Признак Возможная причина Способ устранения Инструмент не Кончился заряд аккумулятора...
  • Page 56 Вентиляционные отверстия зарядного Избегайте блокировку вентиляционных устройства заблокированы, вызывая отверстий. перегрев внутренних компонентов. Охлаждающий вентилятор не работает. Обратитесь в уполномоченный центр обслуживания HiKOKI для выполнения ремонта. Лампа индикатора Емкость батареи стала низкой. Замените батарею на другую с питания USB выключена, достаточной емкостью.
  • Page 57 5 mm C3605DA (2XC) C3605DA – – – (NNP)
  • Page 58 BSL36..18 UC18YSL3 (14,4V – 18V) 329897 374254 374255 338917 944459 374351 302756 329063 374261 339187 337528 374354...
  • Page 59 English Русский GUARANTEE CERTIFICATE ГАРАНТИЙНЫЙ СЕРТИФИКАТ 1 Model No. 1 Модель № 2 Serial No. 2 Серийный № 3 Date of Purchase 3 Дата покупки 4 Customer Name and Address 4 Название и адрес заказчика 5 Dealer Name and Address 5 Название...
  • Page 64 EN62841-2-5:2014 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 Representative offi ce in Europe 30. 11. 2018 Hikoki Power Tools Deutschland GmbH Naoto Yamashiro European Standard Manager Siemensring 34, 47877 Willich, Germany 30. 11. 2018 Head offi ce in Japan Koki Holdings Co., Ltd.
