Blockschlossmontage hinter einer Mehrfachverriegelung
(bei Holztüren)
In Verbindung mit dem Sonderstulp 16 mm (Art.Nr. 022121 ) kann ein IK-Blockschloss problemlos in
einer Tür mit Mehrfachverriegelung eingesetzt werden.
Siehe hierzu auch Broschüre "Elektrische Installation von gefahrenmeldetechnischen Anlagen"
(P03061-15-000-XX).
Verriegelungsgestänge
geöffnet
20 mm
bewegliche
Schubstange
Blockschloss
Blockierschraube
vorhandenes
Türschloss

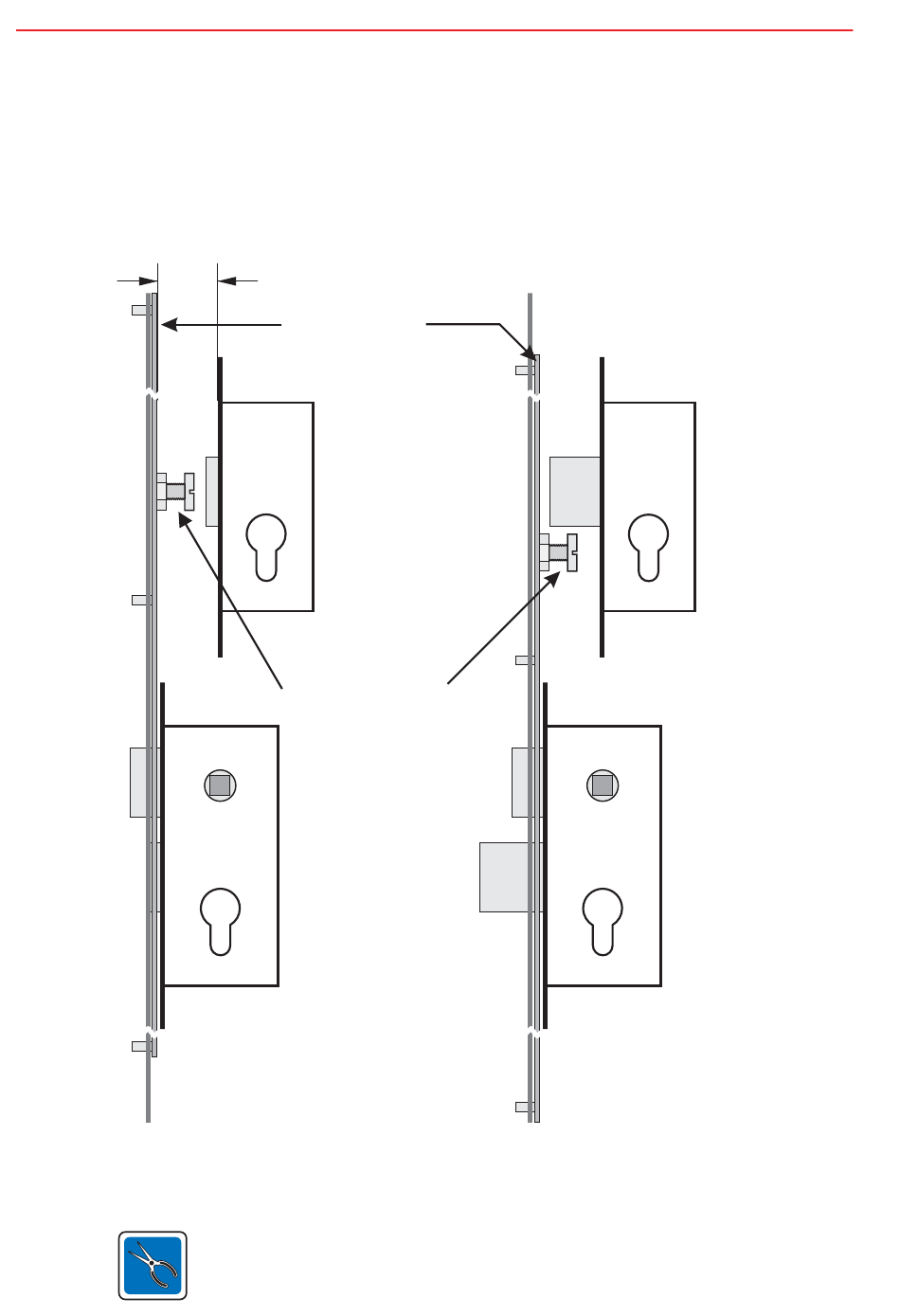

Die Blockschloss -Aussparung muss so beschaffen sein, dass bei einge-
setztem Blockschloss ein Abstand von 20 mm zwischen Blockschloss -Stulp
und der beweglichen Schubstange der Mehrfachverriegelung bestehen bleibt.
Montage-Anschluss-Anleitung IK2-Blockschloss
Blockschloss
vorhandenes
Türschloss
Verriegelungsgestänge
geschlossen
