4
4.

Blockschloss-Einbau

4.1
Vorgehensweise
1. Zylinderöffnungen im Blockschloss vor Montagebeginn mit Klebeband abdecken. Dadurch wird
das Eindringen von Fremdkörpern verhindert.
2. Entsprechende Aussparungen für Blockschloss und Profilhalbzylinder herstellen
(Bohrschablone verwenden).
Dabei muss darauf geachtet werden, dass an der Unterseite der Öffnung für den
Profilhalbzylinder zur Verlegung des Flachbandkabels der Rosette ausreichend Platz vorhanden
ist.
Ebenso dürfen die Bohrungen für die IDENT-KEY Rosette nicht vergessen werden.
3. Blockschloss-Anschlusskabel im Türblatt verlegen.
* Es ist zu beachten, dass sich hinter dem Blockschloss ein ausreichender
Kabelvorrat der Blockschlosszuleitung befindet.
Dadurch wird ermöglicht, dass bei eventuellen Störungen das Blockschloss aus
der Tasche herausgenommen werden kann.
* Beachten Sie beim Verlegen der Blockschlossleitung, dass im oberen Tür-
bereich genügend Platz zum Einbau eines Reedkontaktes vorhanden ist.

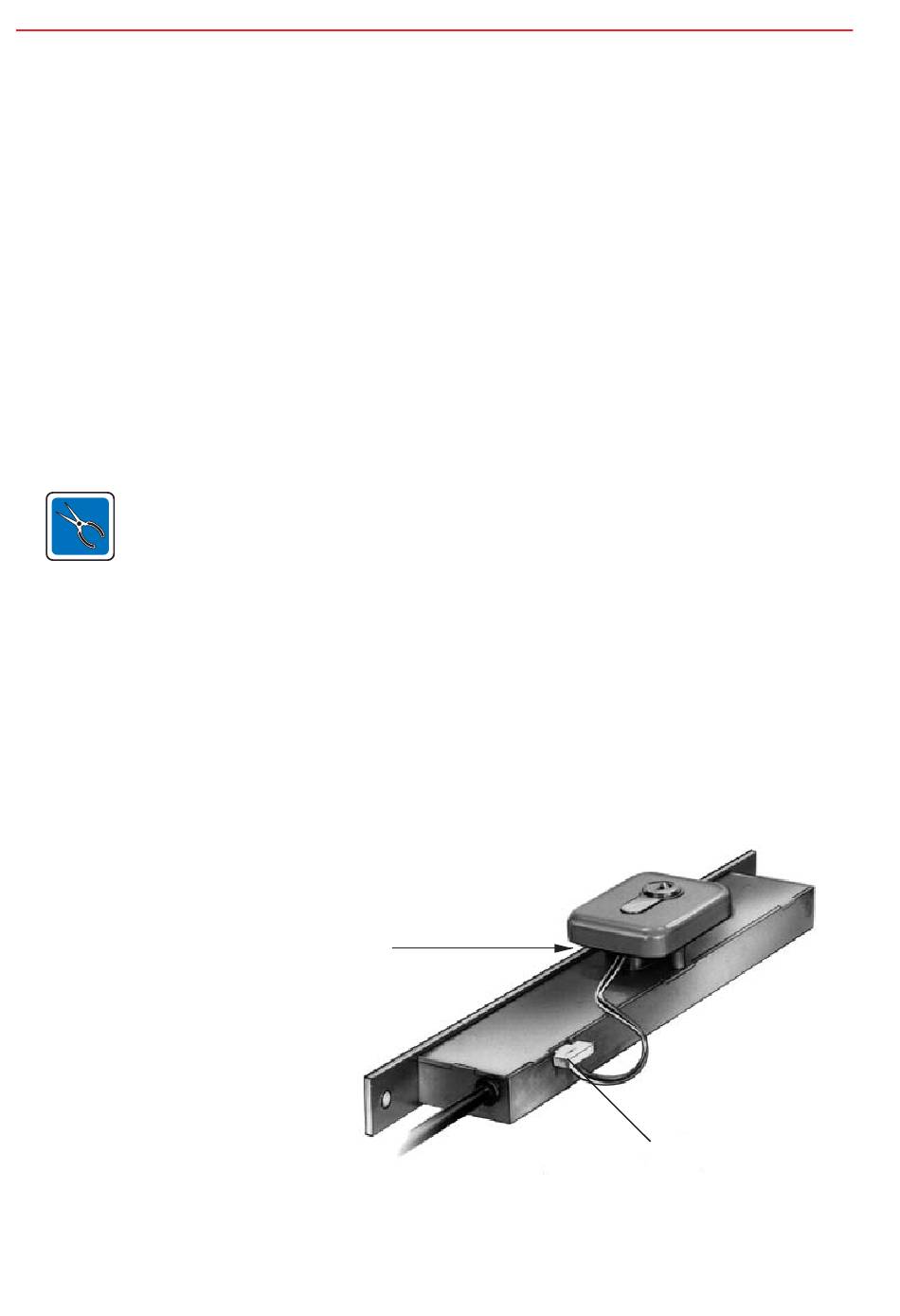

* Bevor das Blockschloss in die Blockschlosstasche geschoben wird, muss die
Rosette am Blockschloss angeschlossen werden. Dabei muss das Flach-
bandkabel mit Stecker durch die Zylinderaussparung in die Blockschlosstasche
und von dort nach außen geführt werden. Der Flachstecker muss dann in der an
der Blockschlossrückseite vorgesehenen Buchse eingesteckt werden.
Zum Höhenausgleich zwischen
Rosette und Schließzylinder können
ein- oder mehrere Distanzstücke
(022180 / 022182) zwischen Türblatt
und Rosette angebracht werden.
Die Noppen am letzten Distanzstück
(zur Rosette hin) müssen mit einem
Messer entfernt werden.
4. Blockschloss in die Blockschlosstasche einschieben und befestigen.
* Beim Befestigen des Blockschlosses in der Tür ist darauf zu achten, dass die
Befestigungsschrauben das Anschlusskabel nicht beschädigen.
Montage-Anschluss-Anleitung IK2-Blockschloss
Einsteckrichtung
des Flachsteckers
beachten
