10
6.

Technische Daten

Betriebsnennspannung
Betriebsspannungsbereich
Stromaufnahme bei Nennspannung
zusätzliche Stromaufnahme der Blockspule
Lagerungstemperaturbereich
Betriebstemperaturbereich
Einbaulage
Schutzklasse nach DIN 40 050
Umweltklasse gemäß VdS
Abmessungen (B xH x T)
Gehäusetasche
Stulp
Riegel
Riegelausschluss
Schließblech
Schließbartstellung Profilhalbzylinder
(je nach Türanschlag)
Das IK-Blockschloss 022220 entspricht bei bestimmungsgemäßer Anwendung den grund-
legenden Anforderungen gemäß Artikel 3 der R&TTE-Richtlinie 1999/5/EG.
Die EG-Konformitätserklärung steht auf unserer Homepage im Service/Downloadbereich
zum Download bereit.
7.

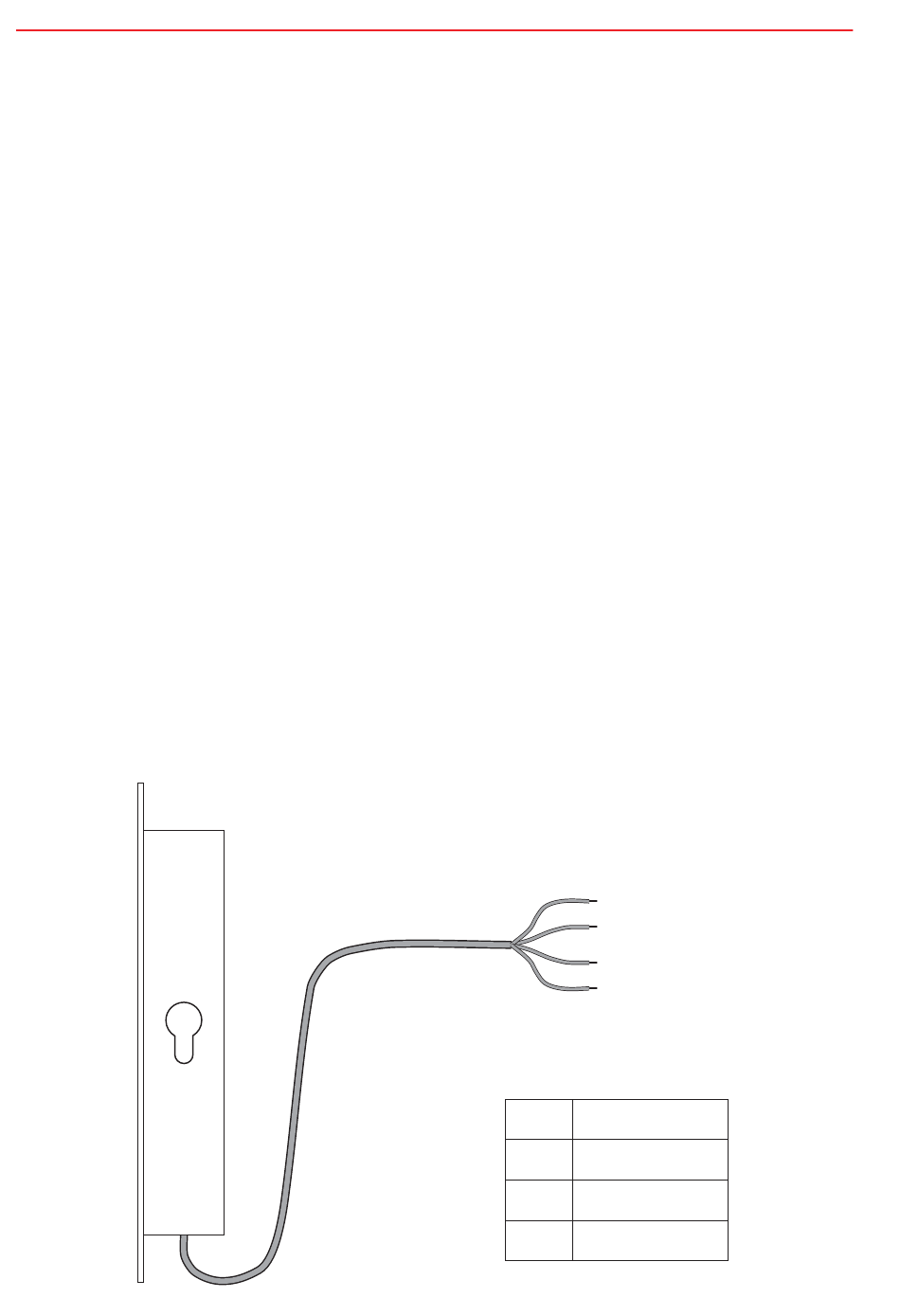

Anschlussplan

Montage-Anschluss-Anleitung IK2-Blockschloss
12 V DC
10,0 V bis 15 V DC
6 mA
120 mA
-30 °C bis +60 °C
-25 °C bis +60 °C
beliebig
IP 30
III
16 x 210 x 40 mm
20 x 257 x 3 mm
11 x 40 mm
15 mm
130 x 25 x 3 mm
90° rechts bzw. 90° links
br
ws
ge
gn
braun
U_b +12V DC
weiß
U_b 0V
gelb
Data
grün
Freigabe
