Verkabelung Innerhalb Eines Gestells
Verkabelung vom System 8/10 P
Kabelbinder
Signalkabel
_______ Vermeiden Sie eine Belastung der System 8/10 P
_______ Die Löcher an der Ober- und Unterseite des System 8/10 P
_______ Die maximale Umgebungstemperatur beim Betrieb liegt bei 40 Grad °C.
_______ Das Gestell, und die sich darin befindlichen Geräte müssen den landesüblichen
_____ Wenn möglich, verlegen
www.camboard.de
Extron • System 8/10 P
LUS
CAMBOARD Electronics
innerhalb eines Gestells
LUS
Netzkabel
3,73 kg.
Kühlung.
Bedecken Sie diese Löcher nicht da eine Überhitzung der wichtigen Bauteile
erfolgen kann.
Bestimmungen entsprechend geerdet werden.
Sie die Netz- und
Signalkabel getrennt
(Netzkabel an der
rechten Seite und
Signalkabel an der linken
Seite).
Tel. 07131 911201
• User's Manual
Fax 07131 911203
Wenn Sie Kabel innerhalb eines Gestells von einem
Gerät zum anderen verlegen, sollen diese Kabel nicht
vom System 8/10 P gehalten werden.
LUS
Verwenden Sie Kabelbinder oder ähnliches um die
Kabel an einem Punkt zu befestigen der höher liegt als
die Anschlüße an der Rückseite des Gerätes.
Kabel die lose herabhängen stellen eine Gefahrenquelle
für Mensch und Gerät dar.

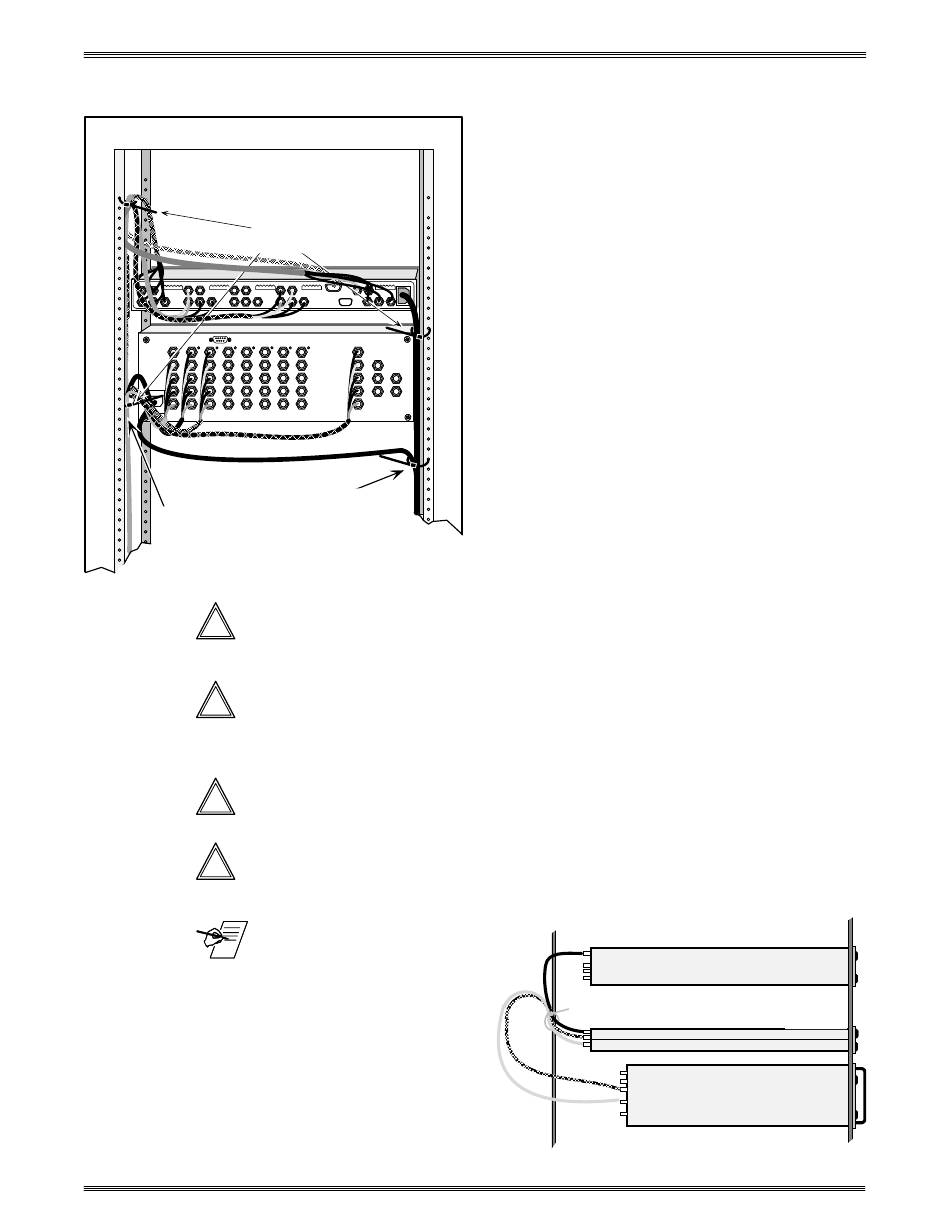

Die Abbildung zeigt die Rückansicht eines
Systemgestells.
Das Beispiel zeigt, daß die Kabel an einem Punkt
befestigt sind, der höher liegt als die Anschlüße an der
Rückseite des Gerätes.
Dies ermöglicht eine freie Übersicht der Rückseite und
verhindert, daß das Gewicht der Kabel das Gerät
belastet.
LUS
Kabelbinder
