Inom en fastighet bör montering ske på ett enhetligt sätt!
displayen måste alltid vara tillgänglig och kunna avläsas utan hjälpmedel.
Mätaren får endast monteras med sitt original-anslutningshus.
Inga adaptrar får användas (EN1434/14154).
!
De säkerhetsmärken på värmemätaren som är relevanta för mätarens typgo-
dkännande får inte skadas eller avlägsnas. Annars gäller varken garantin eller
typgodkännandet.
Spola igenom ledningen grundligt.
1
Stäng ventilerna i fram- och returledningarna.
2
Gör ledningen tryckfri.
3
Om en volymmätdel/värmemätare/adapter redan installerats måste denna tas bort.
4
Ta bort den gamla O-ringen.
5
Kontrollera tätningsytor och gängan och rengör dem ev. på lämpligt sätt.
6
Rengör vattenmätarens O-ring.
7
Smörj in anslutningshusets tätningsytor med ett tunt lager kranfett.
8
!
Kontrollera att mätaren överensstämmer med flödesriktningen: Pilen på anslut-
ningshuset och på mätarens plastdel.
Se till att bottenhålet i den nedre plastdelen fixeras på det metallstift som sitter
på botten inne i anslutningshuset vid flödesutgången (i vissa undantagsfall
saknas stiftet).
Skruva fast värmemätaren så hårt det går för hand och dra sedan åt med en haknyckel
9
fram till stoppanordningen av metall.
Plombera mätarhuset med svart plastplomb.
10
Vrid kompaktmätaren till ett läge i vilket den lätt kan läsas av.
11
Montering av temperaturgivare
!
Avståndet mellan givarens kabel och elektromagnetiska störningskällor måste
vara minst 300 mm.
Båda givarna måste installeras i en särskild kulventil eller i en uttagsskruv som är godkänd
för denna givartyp.
Gör den plats givaren installeras på trycklös.
1
Skruva ur honmuttern, special-T-stycket resp. kopplingsstycket eller ta bort den inbygg-
2
da temperaturgivaren med gammal O-ring.

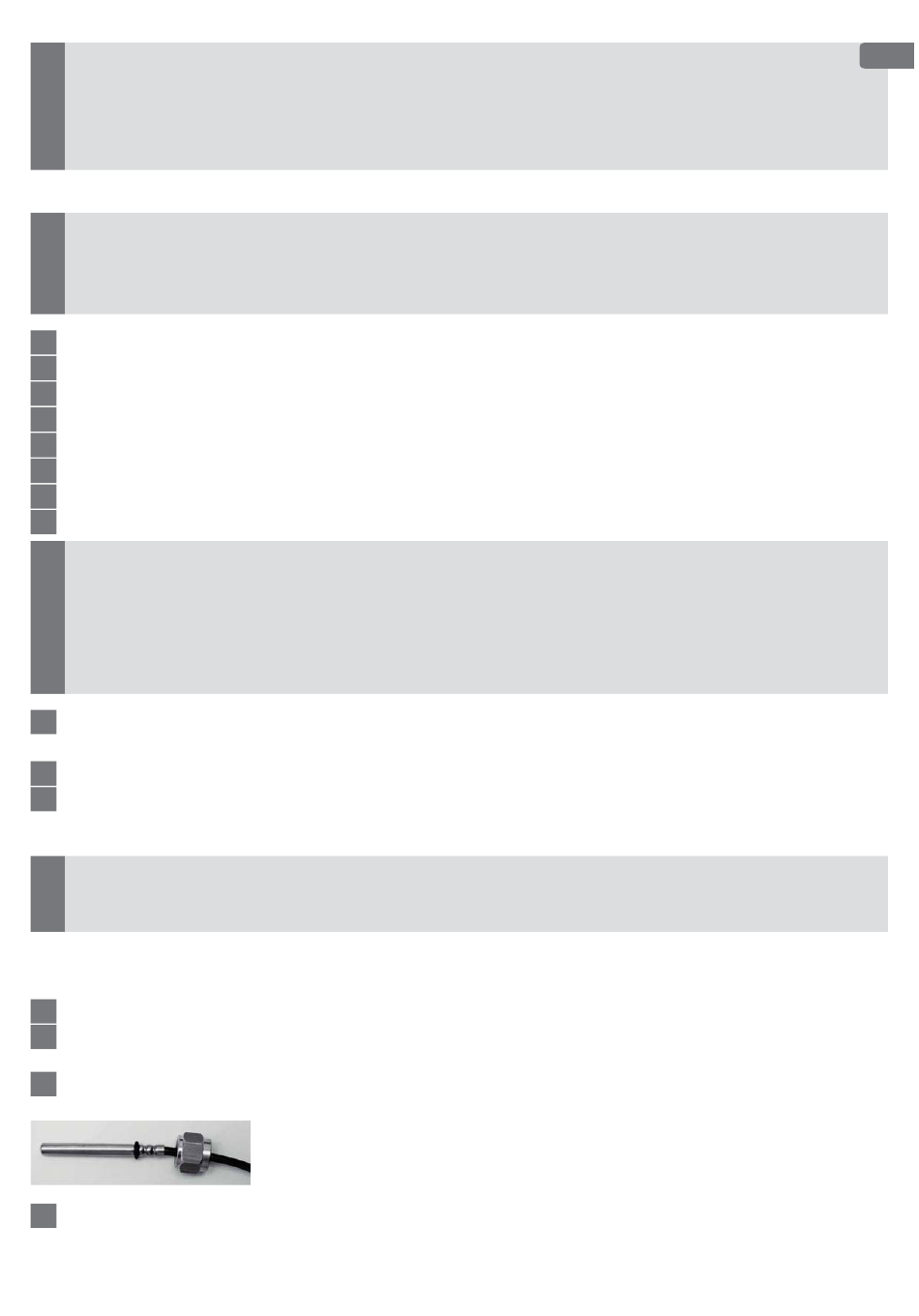

Sätt in O-ringen i temperaturgivarens nedersta fasade del.
3
Sätt temperaturgivaren i kulventilen resp T-stycket och skruva fast den.
4
Temperaturgivaren får inte vidröra botten på kulventilen, T-stycket resp. anslutningshuset.
