Sayacın üzerinde kalibrasyonla ilgili koruma işaretler sökülemez veya hasar verile-
mez. Aksi taktirde cihazın garantisi ve kalibrasyon süresi sona erer.
Boru hattını iyice temizleyin.
1
Gidiş hattında ve Dönüş hattında bulunan Kesme Kapama Vanalarını kapatınız.
2
Hat basıncını tahliye ediniz.
3
Debi Ölçeri/ Isı Sayacı/ Adaptör kullanılmış ise, bunları sökünüz.
4
Eski O- halka contasını çıkartınız.
5
Contalık yüzeyleri ve vida dişlerini kontrol ediniz ve gerektiğinde uygun maddeler ile
6
temizleyiniz.
Su Sayacının O- halka contasını temizleyin.
7
Bağlama Parçasının contalık yüzeyini musluk yağıyla ince bir tabaka oluşturarak
8
yağlayınız.
!
Akış yönü ile uyumlu olmasına dikkat ediniz: Bağlama Parçası üzerinde ve Sayacın
plastik alt parçasında ok işaretleri bulunmaktadır.
Akış çıkışında plastik alt parçasındaki Bağlama Parçasının taban bölümünün içinde
metal pimin üzerinde bulunan Kör Deliğin sıkı olduğuna dikkat ediniz (pim istisnai
durumlarda eksik olabilir).
Isı sayacını el gücü ile sıkınız ve ardından kanca anahtarı ile metalik durma noktasına
9
kadar sıkınız.
Sayaç Mekanizmasını siyah plastik mühür ile mühürleyin..
10
Kompakt Sayacı iyi okunabilir pozisyona çekiniz.
11
Isı Sensörlerinin montajı
!
Algılayıcı Kablo ile manyetik girişim kaynakları arasında en az 300mm olmalıdır.
Her iki Sensörler özel Bilyalı Valf içine, veya mevcut Sensör tipine uygun bir Batırma Kova-
nın içine takılırlar.
Sensörün bağlantı yerini basınçsız duruma getiriniz.
1
Başlık somununu Bilyalı Valf, Özel T Parçası veya Bağlantı Gövdesinden dışarıya çeviriniz
2
veya bağlı olan Sıcaklık Sensörünü O halkalı contaları ile beraber sökünüz.

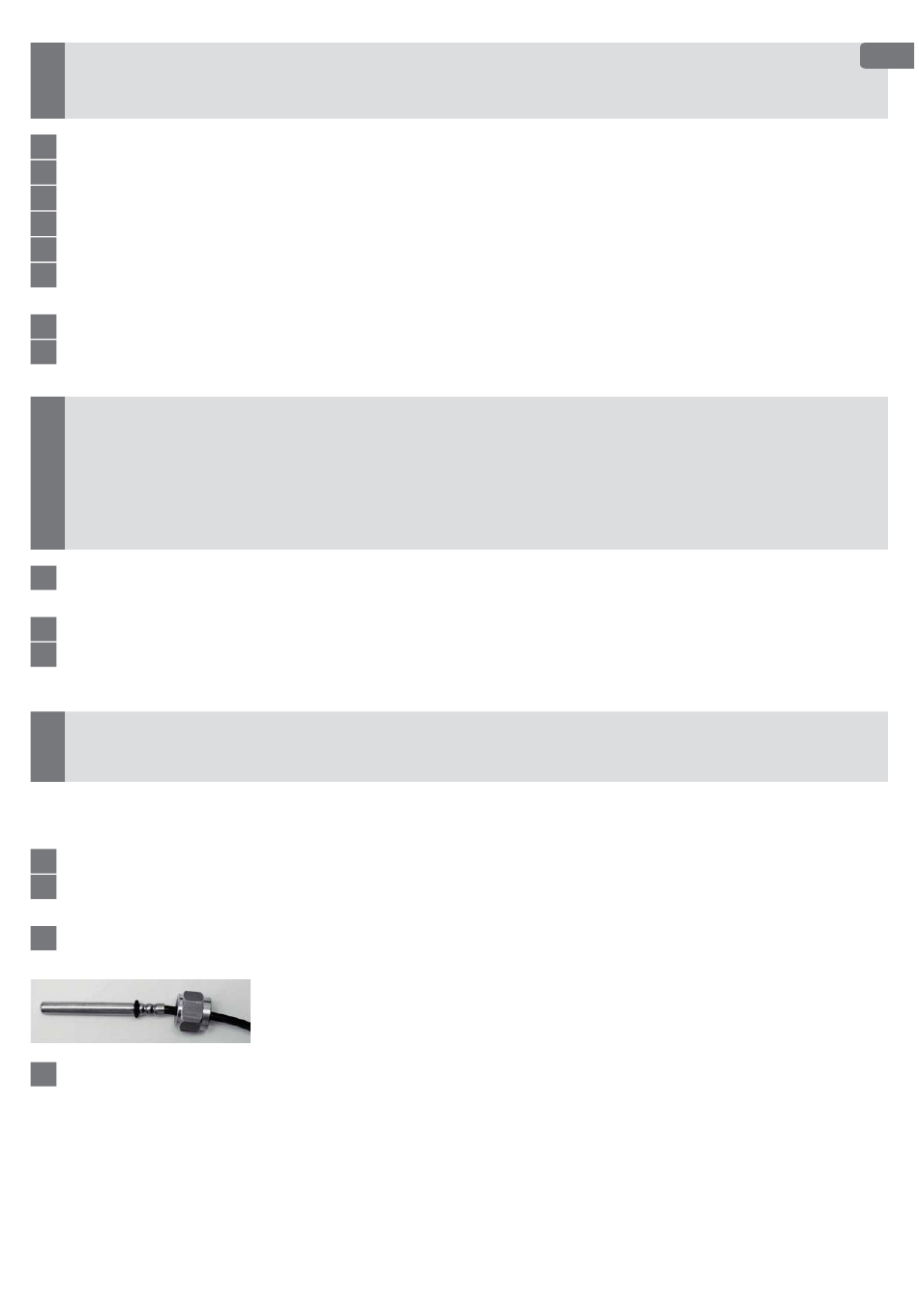

O-halkalı contayı Sıcaklık Sensörünün en altında bulunan oluğa sürünüz.
3
Sıcaklık Sensörünü Bilyalı Valf veya T Parçasının içine sokunuz ve civatalayınız.
4
Sıcaklık Sensörü Bilyalı Valfın, T Parçasının veya Bağlama Parçasının tabanına kesinlikle
değmemeli.
