INSTRUCCIONES DE FUNCIONAMIENTO
Notas importantes
Grupo destinatario
Técnicos especializados
Personal capacitado por Techem
Características del dispositivo
Diseñado para la instalación en un conector con rosca M77 x 1,5. - El conector debe
estar señalado con la denominación A1.
Este contador de calor también está disponible para los conectores con las siguientes
denominaciones: EN14154 (IST) • EN14154 (TE1).
La unidad de cálculo es extraíble.
Solo disponible con 2 sondas de temperatura libres de 6,0 mm y racor abridado con
rosca interna.
Equipado con un detector de la dirección del caudal. Cuando el contador avance hacia
atrás, el caudal actual se mostrará con un símbolo «-» delante del valor.
Apto para radio. La radio se activa con el software TAVO (ver ayuda en línea de TAVO o el
manual TAVO).
Requisitos
El contador de calor debe estar protegido contra la magnetita y la contaminación durante
toda la vida útil del dispositivo.
Se deben instalar válvulas de cierre delante del filtro y detrás del contador.
!
Instalar el contador de calor solo en el ramal para el que está diseñado - la varian-
te con retorno, en el ramal de baja temperatura y la variante de flujo de entrada,
en el ramal de alta temperatura.
¡Tener en cuenta la placa de identificación!
Montaje del contador de calor de cápsula de medición

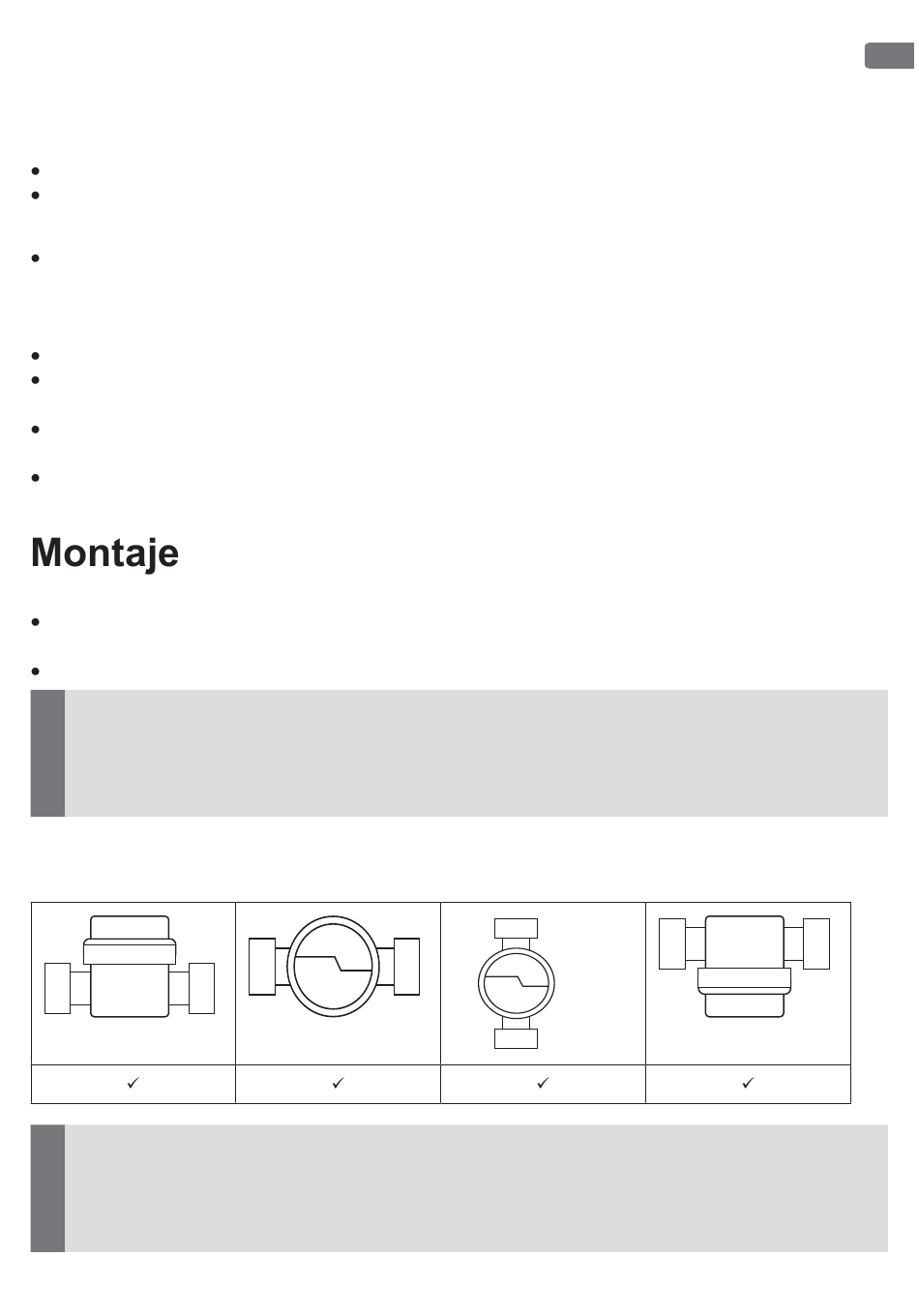

Posiciones de montaje permitidas A1
!
¡Dentro un inmueble se debe realizar un montaje uniforme!
El indicador debe estar en todo momento accesible y legible sin herramientas.
El contador solo se puede montar en el conector original.
No se permite el uso de adaptadores (EN1434/14154).
