MONTAGE- OG BRUGERVEJLEDNING
Vigtige oplysninger
Denne vejledning henvender sig til:
Autoriserede installatører
Serviceteknikere fra Techem
Enhedens egenskaber
Montagen af denne energimåler kræver et tilslutningsstykke med et gevind af typen
M77x1,5. - Tilslutningsstykker skal være markeret med betegnelsen A1.
Denne energimåler kan også leveres passende til tilslutningsstykker med følgende
kendetegn: EN14154 (IST) • EN14154 (TE1).
Regneværket kan tages ud.
Leveres udelukkende med 2 frie 6,0 mm temperaturfølere og omløberforskruning med
indvendigt gevind.
Udstyret med en enhed til registrering af flowretningen. Når energimåleren løber bag-
læns, vises det aktuelle flow med et "-" foran værdien.
Kan modtage radiotransmissioner. Radiofunktionen aktiveres ved hjælp af TAVO-softwa-
ren (se TAVO-onlinehjælp og/eller TAVO-håndbogen).
Montering
Forudsætninger
Energimåleren skal beskyttes mod materialer der er magnetiske og snavs.
Der skal monteres stophaner foran smudsfangeren og bag energimåleren.
!
Energimåleren må kun monteres i den sektion, den er konstrueret til – retur-
løbsvarianten skal monteres i lavtemperatursektionen og fremløbsvarianten i
højtemperatursektionen.
Vær opmærksom på typeskiltet!
Montage af energimålerens målekapsel

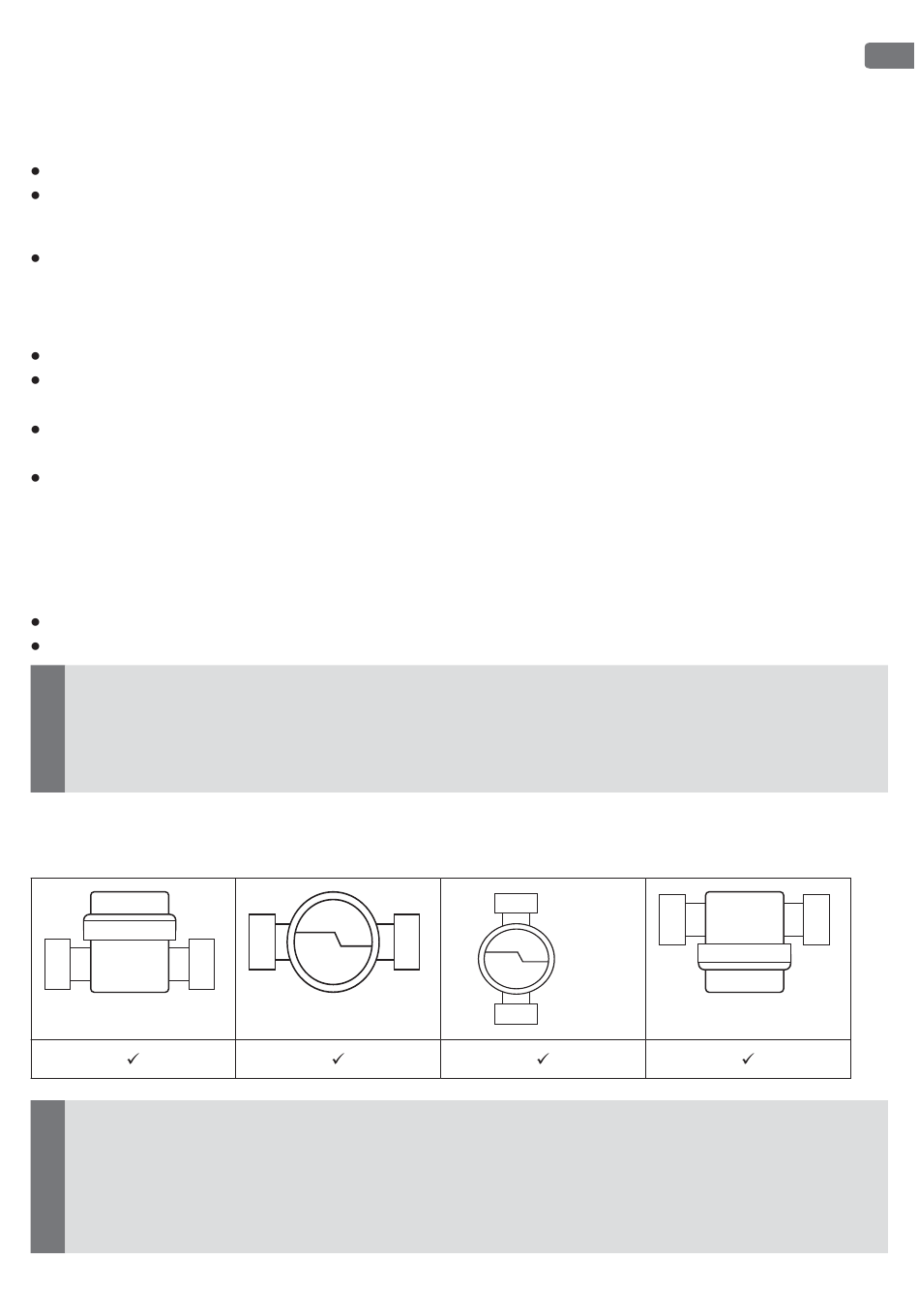

Tilladte monteringspositioner A1
!
Brug ens monteringsmetode i samme bygning!
Displayet skal til enhver tid være tilgængeligt og frit kunne aflæses uden hjælpe-
midler.
Energimåleren må kun monteres i et originalt tilslutningsstykke.
Det er ikke tilladt at bruge adapter (EN1434/14154).
