Ultraschall-Kompaktwärmezähler
ultra S II
Diese Betriebsanleitung wendet sich an ausgebildetes Per-
sonal. Grundlegende Arbeitsschritte sprechen wir daher
nicht an.
Die Plombierung am Wärmezähler darf nicht verletzt
werden! Eine verletzte Plombierung hat das sofortige Er-
löschen der Werksgarantie und der Eichung zur Folge.

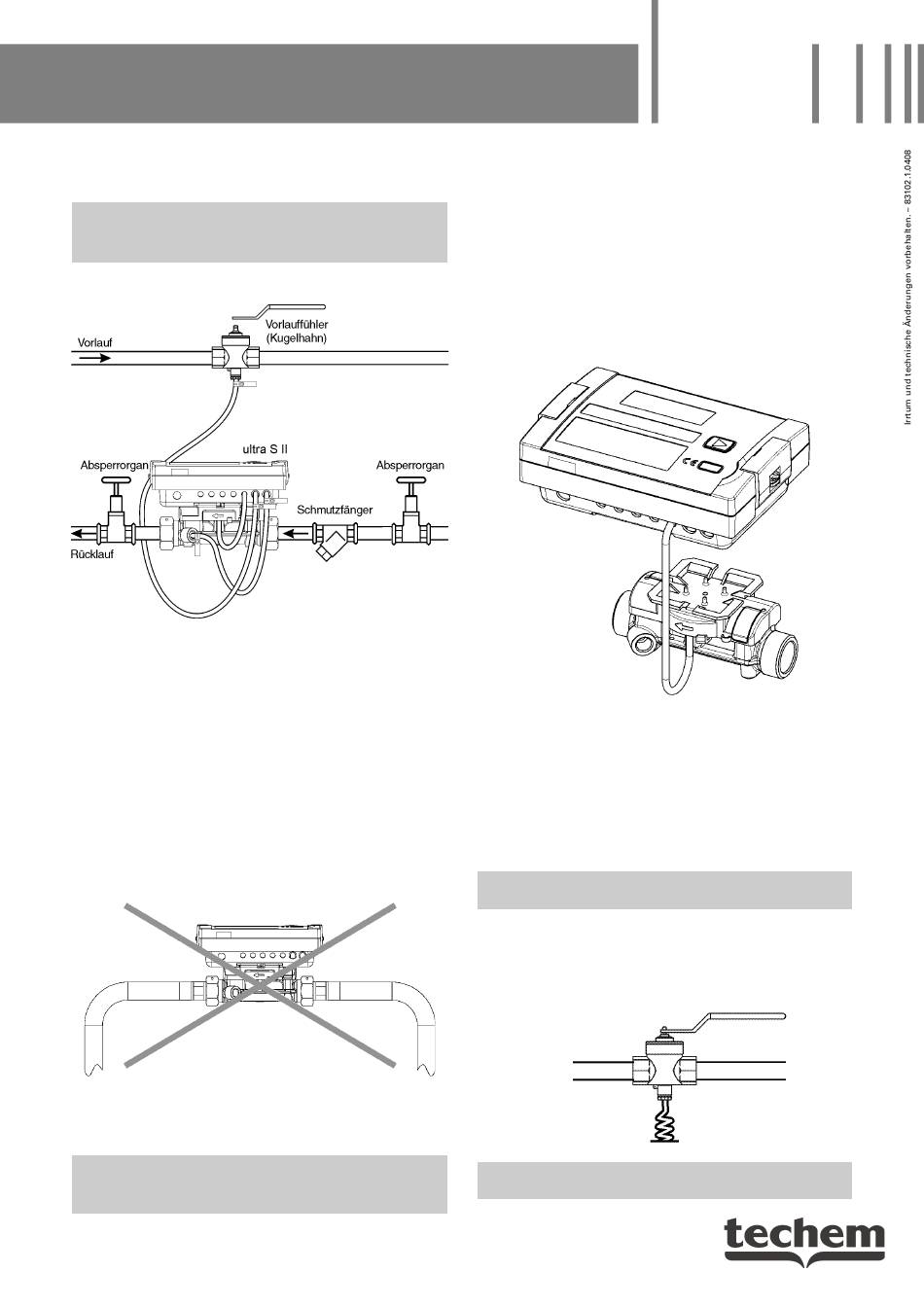

Beispiel einer Komplettinstallation
Montagehinweise
– Für den Wärmezähler bzw. das Zählerersatzstück ei-
nen trockenen, gut zugänglichen Platz (Ablesung und
Austausch!) wählen. Die Umgebungstemperatur darf
nicht höher als 55 °C sein.
– Achten Sie bei der Wahl der Einbaustelle auf die Länge
der fest angeschlossenen Fühlerkabel (2 m). Die Kabel
dürfen weder verlängert noch verändert werden.
– Achten Sie ebenfalls auf einen ausreichenden Abstand
von möglichen Quellen elektromagnetischer Störungen
(Schalter, Elektromotoren, Leuchtstoffl ampen etc.).
– Den Wärmezähler nur in den Strang einbauen, der auf
dem Typenschild angegeben ist.
– Luftblasen und -ansammlungen im Zähler führen zur
Fehlfunktion. Daher nie an Stellen einbauen, an denen
sich „Luftsäcke" bilden können:
– Der Wärmezähler kann sowohl in waagerechte als auch
in senkrechte Leitungen eingebaut werden. Beruhi-
gungsstrecken vor oder hinter dem Zähler sind nicht
erforderlich.
Innerhalb einer Liegenschaft möglichst einheitlich
montieren! Die Anzeige muss jederzeit zugänglich
und ohne Hilfsmittel ablesbar sein.
Techem Energy Services GmbH
Hauptstraße 89
– Vor dem Volumenmessteil einen Schmutzfänger einbauen.
– Vor dem Schmutzfänger und hinter dem Wärmezähler
Absperrorgane einbauen.
– Vor der Zählermontage die Leitung gründlich spülen –
dabei noch das Zählerersatzstück verwenden.
– Bei Zählerwechsel unbedingt die Dichtfl ächen der An-
schlussverschraubung säubern.
– Absperreinrichtungen öffnen und Dichtheit prüfen.
– Ist die Medium-Temperatur niedriger als die Umge-
bungstemperatur, Rechenwerk vom Volumenmessteil
absetzen und die vergossene Zählervariante verwenden,
da andernfalls der Zähler durch Betauung zerstört werden
kann:
– Nach der Montage Funktionsprüfung durchführen.
– Den freien Temperaturfühler sowie das Rechenwerk
verplomben.
Spannungsversorgung
Standardversion: 3,0 V DC Lithium-Batterie,
Option:
Das Netzteil darf auf keinen Fall zwischen zwei Phasen an-
geklemmt werden, da sonst das Netzteil zerstört wird.
Einbau der Temperaturfühler
Der Rücklauffühler ist im Volumenmessteil integriert. Der
Vorlauffühler wird in einen Kugelhahn oder in ein T-Stück
eingebaut:
Bei Neuinstallationen in Rohren ≤ 25 mm müssen die
Temperaturfühler direkt eintauchend montiert werden.
D-65760 Eschborn
www.techem.de
BETRIEBSANLEITUNG
12 Jahre Lebensdauer.
24 V AC oder 230 V AC Netzteil,
vor Ort nachrüstbar.
