Fonksiyon testi
Gidiş hattında ve Dönüş hattında bulunan Kesme Kapama Vanalarını kapatınız.
1
Vida bağlantısında sızıntı olup olmadığını kontrol ediniz.
2
Ekranı açmak için Sayaç üzerinde bulunan düğmeye basınız.
3
Nihai işler
Vida bağlantısı ve her iki Isı Sensörünü mühürleyiniz.
1
Bağlama Parçasını ekte bulunan "A1" etiketi ile işaretleyiniz.
2
Hesaplama Biriminin duvara montajı (isteğe bağlı)
Hesaplama Birimi isteğe bağlı olarak Akış Sensöründen ayrılabilir ve Duvar Tutucusu ile
duvara montaj edilebilir.
Bunun için Hesaplama Biriminin yanlarında bulunan kanca yerlerini hafifçe bastırın ve Hesa-
plama Birimini Akış Sensörün üstünden doğru yukarıya kaldırın.
!
Debi Ölçeri ile Hesaplama Biriminin arasındaki mesafe maks. 47 cm olarak belirli-
dir. Bu konuda değişiklik yapılamaz!
Hesaplama Birimine her zaman erişebilinmeli ve yardımcı gereçlere gerek duyma-
dan okunabilmelidir!
Bilgi kodları
Kod Anlamı
F-1 Sıcaklık Sensörü bozuk. Cihazı sökünüz ve geri gönderiniz.
F-3 Dönüş Sensörü Gidiş Sensöründen daha yüksek sıcaklık algıladı. Isı Sayacının/ Sensörlerinin
doğru hatta bağlandığını kontrol ediniz.
F-4 Akış algılaması bozuk. Cihazı sökünüz ve geri gönderiniz.
F-5 Isı Sayacı sorunsuz çalışıyor. - Enerjiden tasarruf etmek için, optik arayüz geçici olarak hizmet
dışındadır.
F-6 Debi Ölçerinin akış yönü ters. Montaj yönünü kontrol ediniz.
C-1 Sayaç kalıcı olarak bozuktur ve değiştirilmesi gerekir. Okunan değerler kullanılamaz.
C1 hatası dışında tüm hata göstergeleri 2 saniyelik ritm hızında, kümülatif enerji göster-
gesi arasında atlayan değişim göstergeleridir. Enerji göstergesi işleme girdikten itibaren
harcanan enerjinin toplamını gösterir. C1 hata göstergesi buna nazaran özeldir. Bu gösterge
belirdiğinde, başka gösterge ekrana gelemez.
Diğer göstergelerde hata işaretleri ile belirlenen hataların aynı anda oluştuğunda; Sayaç
görüntü önceliği yüksek olan hatayı gösterir. Önceliği yüksek olan hata göstergelerin sıra-
landırması F4, F1, F6, F3, F9 ve F5.

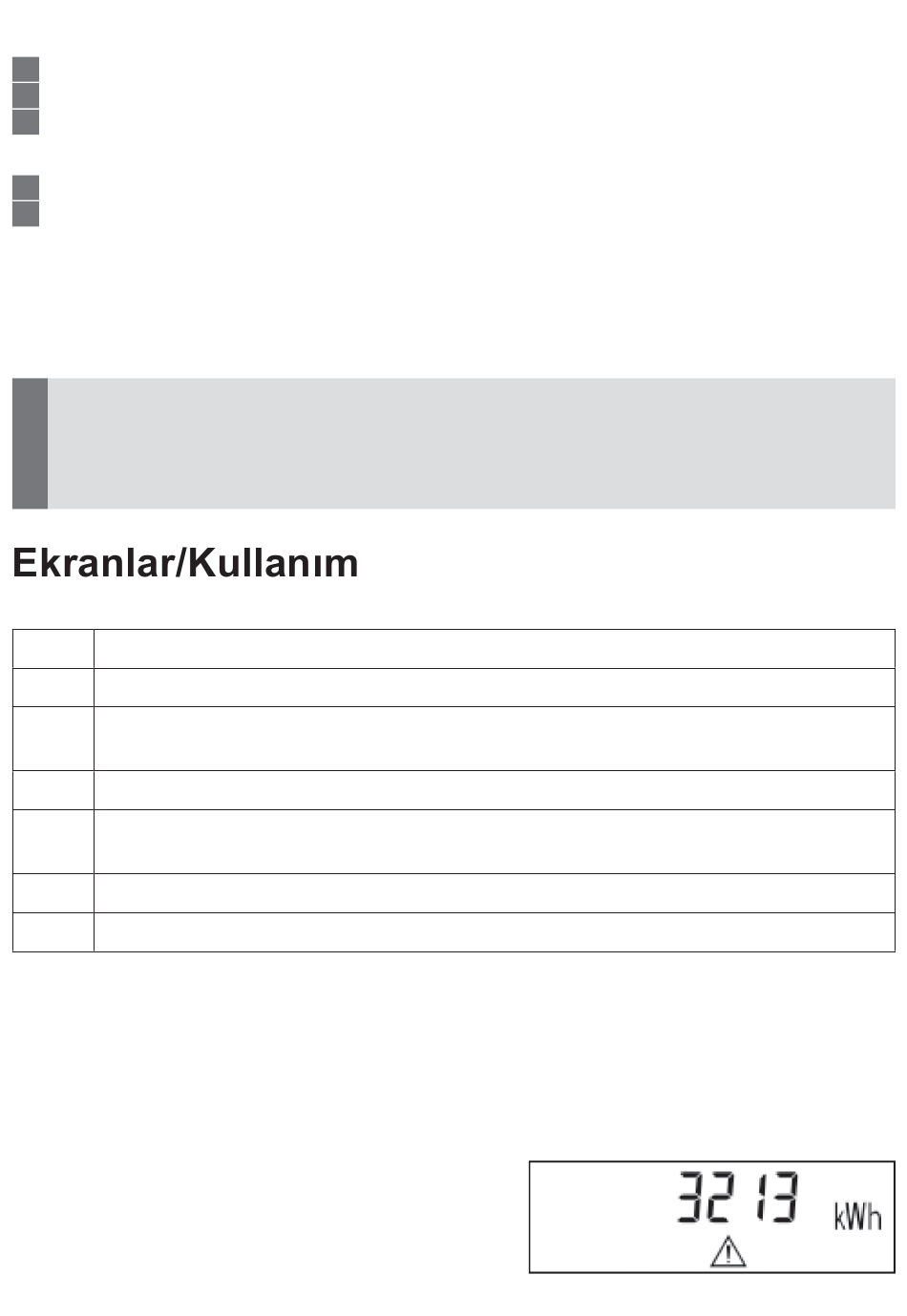

Var olan hata göstergelerin yanı sıra hata
oluştuğunda, ekran testinde „hepsini kapat"
dışında tüm ekranlarda ikaz üçkeni belirir. Örnek:
