ENTRETIEN/MAINTENANCE ET DÉPANNAGE
ENTRETIEN
Personnel qualifié dans la maintenance des systèmes au gaz devra se
charger de la maintenance de tous les équipements de chauffage avant
chaque saison de chauffage pour garantir leur bon fonctionnement. Les
articles suivants pourront exiger une maintenance plus fréquente selon
l'environnement d'installation de l'appareil et la durée de fonctionnement
de l'appareil.
Brûleur
Débranchez toute l'alimentation électrique de l'appareil de chauffage
et fermez le robinet de gaz installé à côté. Avec un flexible à air réglé
à 103 kPa (15 psig) maximum, soufflez sur toutes les poussières et
saletés qui se sont accumulées sur l'appareil de chauffage.
Orifice du brûleur
Retirez l'orifice du brûleur, nettoyez-le et réinstallez-le sur le collecteur
de l'appareil de chauffage. Les tailles de mèche sont indiquées au
tableau 19.1.
Soufflante d'air de combustion
Le moteur de la soufflante d'air de combustion est lubrifié en
permanence et n'exige pas de lubrification supplémentaire. Une plaque
de restriction d'air (voir figure 22.1), de la taille appropriée pour le type
de combustible et l'entrée du brûleur, est installée par l'usine et ne doit
pas être réglée sur site.
Tube radiant et système de ventilation
Vérifiez les restrictions et/ou le condensat et corrigez au besoin. Les
sections corrodées devront être remplacées.
Câblage électrique
Le câblage électrique doit être vérifié une fois par année (branchements
desserrés ou gaine isolante abîmée).
Tuyauterie et commandes de gaz
La propreté générale et l'étanchéité des robinets et des tuyauteries de
gaz doivent être vérifiées chaque année. Vérifiez l'étanchéité du robinet
d'arrêt au moins une fois par an. Les commandes de gaz doivent être
vérifiées afin de s'assurer que l'appareil fonctionne bien.
Retrait des panneaux du boîtier du brûleur
Chacun des deux panneaux latéraux du boîtier du brûleur est maintenu
en place par vis, comme illustré à la figure 22.1. Une fois les vis
retirées, les panneaux latéraux du boîtier du brûleur peuvent être
enlevés pour accéder au brûleur.

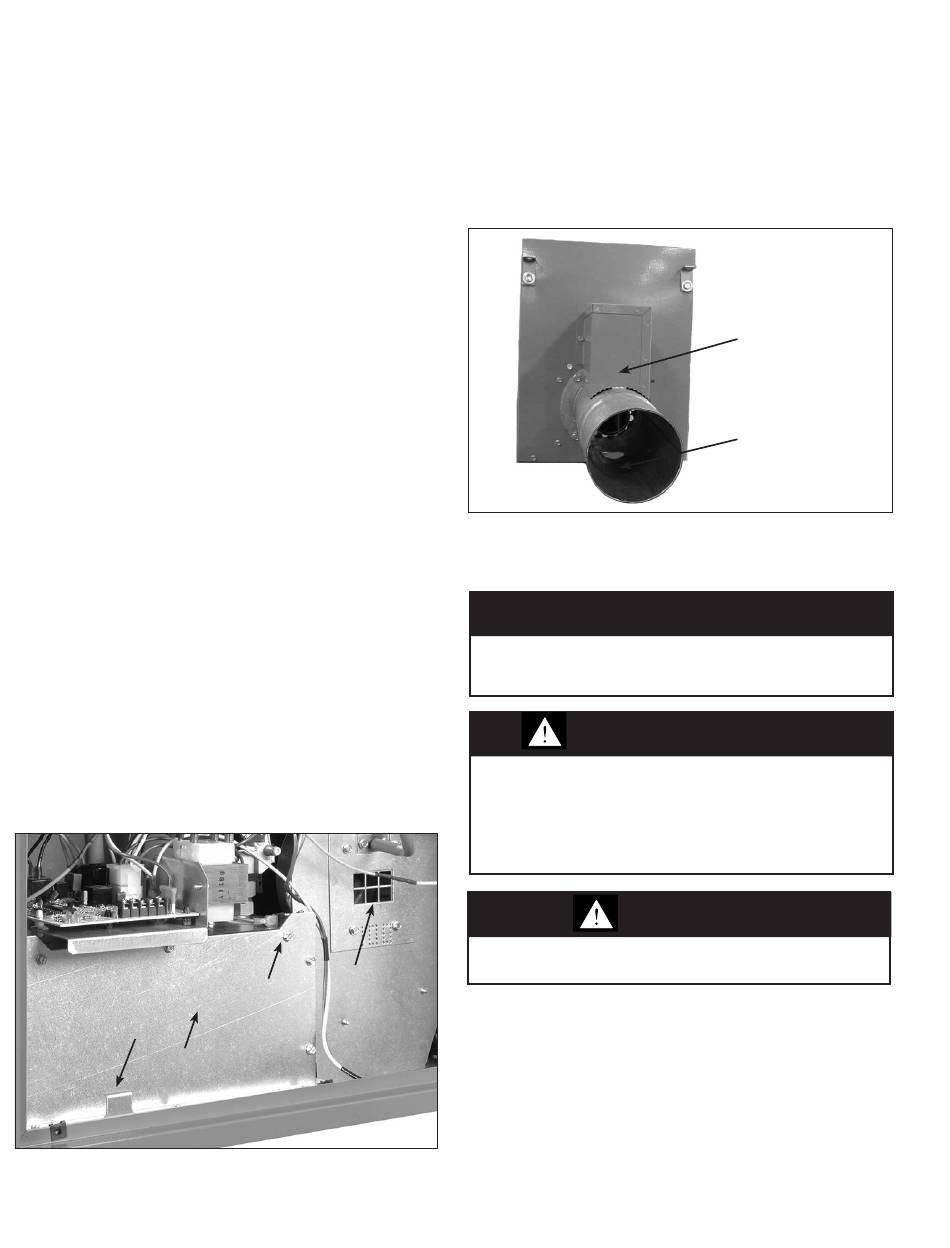

Figure 22.1 - Boîtier du brûleur
Crochet du
panneau
d'accès latéral
Panneau
du boîtier du brûleur
22
Plaque de
restriction
Enlevez
d'air de la
les vis
soufflante de
combustion
Retrait du boîtier de l'allumeur et du détecteur de
flamme
Le boîtier de l'allumeur et du détecteur de flamme est maintenu en place
par trois (3) vis, comme illustré à la figure 22.2. Une fois les vis
enlevées, l'allumeur et le détecteur de flamme sont accessibles. Le
boîtier doit être retourné à l'appareil une fois la réparation/maintenance
terminée.
Figure 22.2 - Boîtier de l'allumeur et du détecteur de
flamme
MAINTENANCE ET DÉPANNAGE
IMPORTANT
Pour essayer la plupart des solutions possibles suggérées dans le
guide de dépannage (Tableau 23.1), reportez-vous aux sections
correspondantes du manuel.
AVERTISSEMENT
Pour l'entretien et les réparations de cet appareil, utilisez
uniquement des pièces d'origine certifiées. Pour la liste complète
des pièces de rechange, consultez Modine Manufacturing
Company. Le numéro de modèle complet de l'appareil, le numéro
de série et l'adresse du fabricant, consultez la plaque signalétique
fixée sur l'appareil. Toute substitution de pièce ou de commande
non approuvée par le fabricant se fera aux risques du propriétaire.
Ne tentez pas de réutiliser un contrôleur mécanique ou électronique
qui a été mouillé. Remplacez tout contrôleur défectueux.
9-511.4
Boîtier de l'allumeur
et du détecteur de
flamme
Regard de
flamme
CAUTION
