Montage de l'appareil – Réflecteur radiant
CAUTION
Comme pour tout équipement infrarouge, la distance aux matériaux
combustibles adjacents est essentielle. Veillez à ce que des
réflecteurs soient installés sur toute la longueur du tube et qu'ils ne
soient pas montés à plus de 45° du plan horizontal. Dans les lieux
utilisés pour le stockage de matériaux combustibles, des panneaux
devront être clairement placés près de l'appareil et immédiatement
visibles des manipulateurs pour indiquer la hauteur d'empilage
maximum autorisée afin de maintenir les dégagements requis entre
l'appareil de chauffage et les matériaux combustibles.
Pour les étapes 1 à 7, reportez-vous à la figure 11.1.
1. Un réflecteur radiant doit être installé sur toute la longueur du tube
radiant. La seule exception est que sur les systèmes de tubes en U,
un réflecteur n'est pas installé sur le tube en U.
2. Retirez les protections en plastique des réflecteurs.
3. En partant du brûleur, glissez un réflecteur dans le tube et les
supports de réflecteur, puis positionnez le réflecteur de sorte à le
centrer sur le tube. L'extrémité la plus proche du brûleur doit se
trouver à 15,2 cm (6 po) du premier tube et du support de réflecteur.

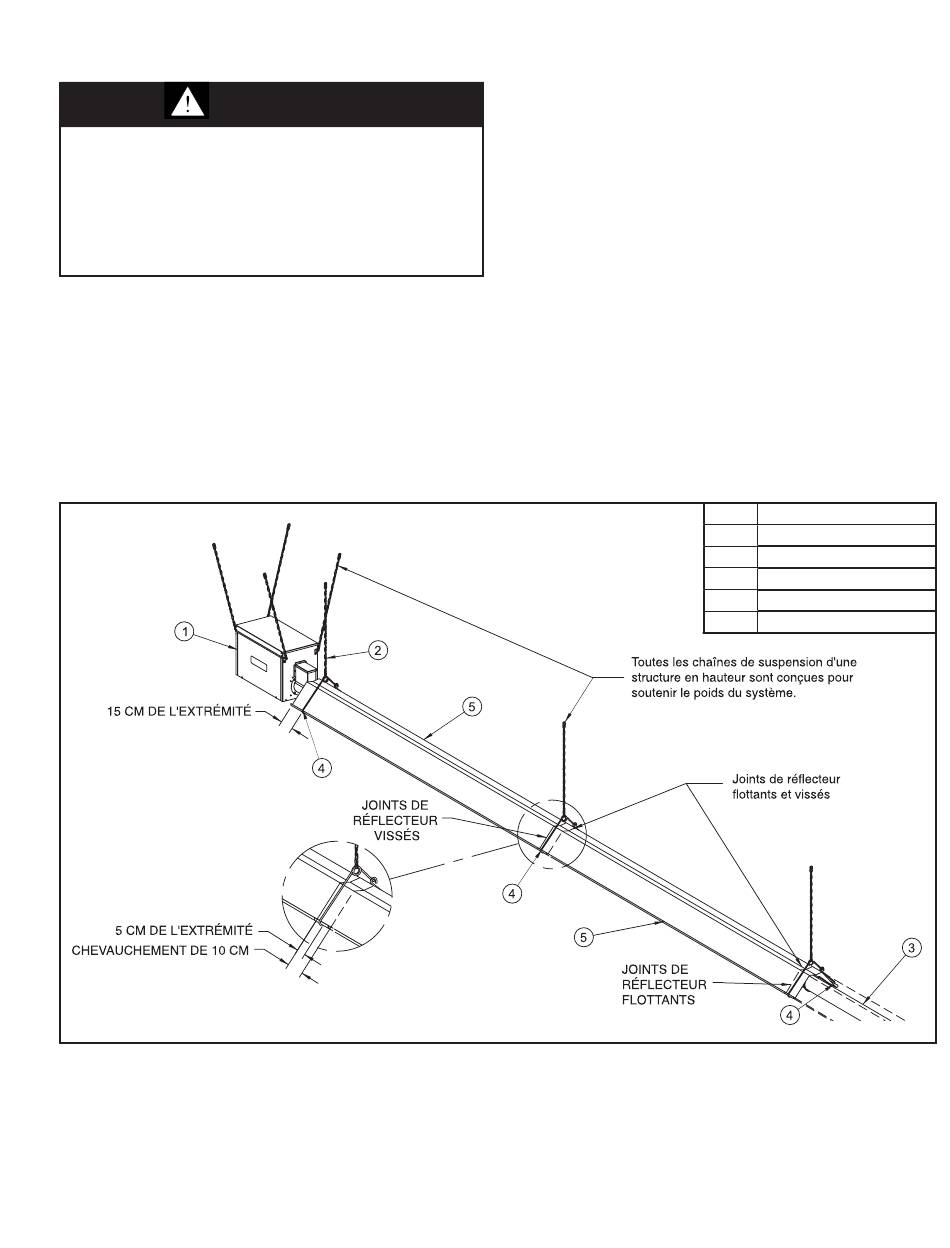

Figure 11.1 - Installation des réflecteurs radiants
4. Glissez le réflecteur suivant dans le tube et les supports de réflecteur,
puis centrez-le sur le tube. Le réflecteur devra chevaucher le
réflecteur précédent de 10 cm (4 po). Reprenez la procédure jusqu'à
ce que tous les réflecteurs soient installés (en alternant entre des
chevauchements supérieurs et inférieurs).
5. En partant côté brûleur et en allant vers le côté mise à l'air libre du
système de tubes, les joints de réflecteur se chevauchant devront
être fixés ou rester non fixés comme suit :
• Chaque joint de réflecteur impair et de réflecteur pair (réflecteurs
1 et 2, 3 et 4, etc.) doit être fixé à l'aide de vis à tôle
autotaraudeuses.
• Chaque joint de réflecteur pair et de réflecteur impair (réflecteurs
1 et 2, 3 et 4, etc.) doit rester non fixé pour permettre la dilatation et
la contraction en cours de fonctionnement.
6. Les capuchons terminaux de réflecteur devront être attachés aux
deux extrémités du système de réflecteur à l'aide de vis à tôle.
Recommandations supplémentaires pour une installation
extérieure
Conforme à la norme canadienne CAN1-2.21
Lorsque l'appareil est utilisé dans une installation extérieure ou dans
des hangars d'aéronefs, vous devez vous munir des éléments suivants :
1. Capuchon d'admission d'air de combustion à filtre.
2. Tous les branchements électriques doivent être étanches et adaptés
à une utilisation extérieure.
9-511.4
N° réf.
Description de la pièce
1
Brûleur
2
Chaîne et crochets en S
3
Tube radiant
4
Support de tube et de réflecteur
5
Réflecteur
11
